Каталог запасных частей к технике: Doosan S500LC-V. TURBO CHARGER

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

21

22

23

24

25

25

26

26

30

31

32

32

33

34

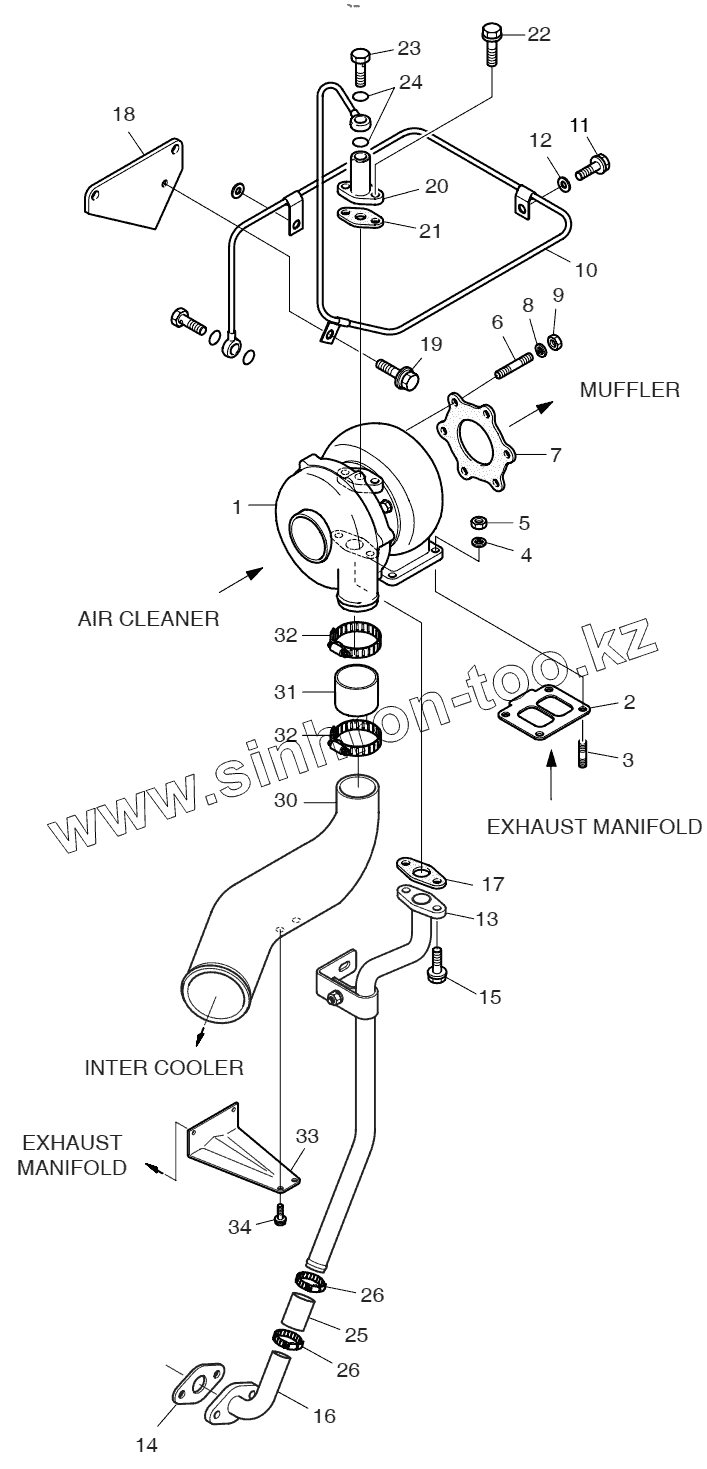

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65.09100-7073		TURBOCHARGER ASSY
2	65.09901-0025		GASKET, TURBO CHARGER
2	65.09901-0033		Gasket
3	06.06226-0808		Bolt
3	65.90201-0076		Bolt
4	06.16731-2108		Washer
5	06.11063-8215		Nut
5	65.90535-0001		Nut
6	65.90201-0181		BOLT, STUD
7	65.08901-0063		Gasket
8	06.16731-2108		Washer
9	06.11063-8215		Nut
10	65.05701-5661		PIPE, OIL
11	06.01943-3317		Bolt
12	06.15010-2313		Washer
13	65.05701-5442		PIPE, OIL
14	65.96601-0045A		GASKET
14	65.96601-0067		Gasket
15	06.01913-3114		Bolt
16	65.05701-5443		PIPE, OIL
17	65.96601-0012		GASKET, T/C OIL RETURN
18	65.05740-5002		BRACKET, OIL PIPE
19	06.01923-3114		Bolt
20	65.98131-5008		FLANGE, ADPTER
21	65.96601-0046A		Gasket
21	65.96601-0046B		Gasket
22	06.01913-3113		Bolt
23	06.78144-2403		Screw
24	06.56180-0714		RING;SEAL
25	65.96301-0327		HOSE, RUBBER
25	65.96301-0327A		Hose
26	06.67020-0106		Clamp
30	65.09411-5051		INLET
31	65.96301-0268		HOSE
32	06.67020-0112		Clamp
33	65.09440-0007		BRACKET
34	06.01923-3215		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
