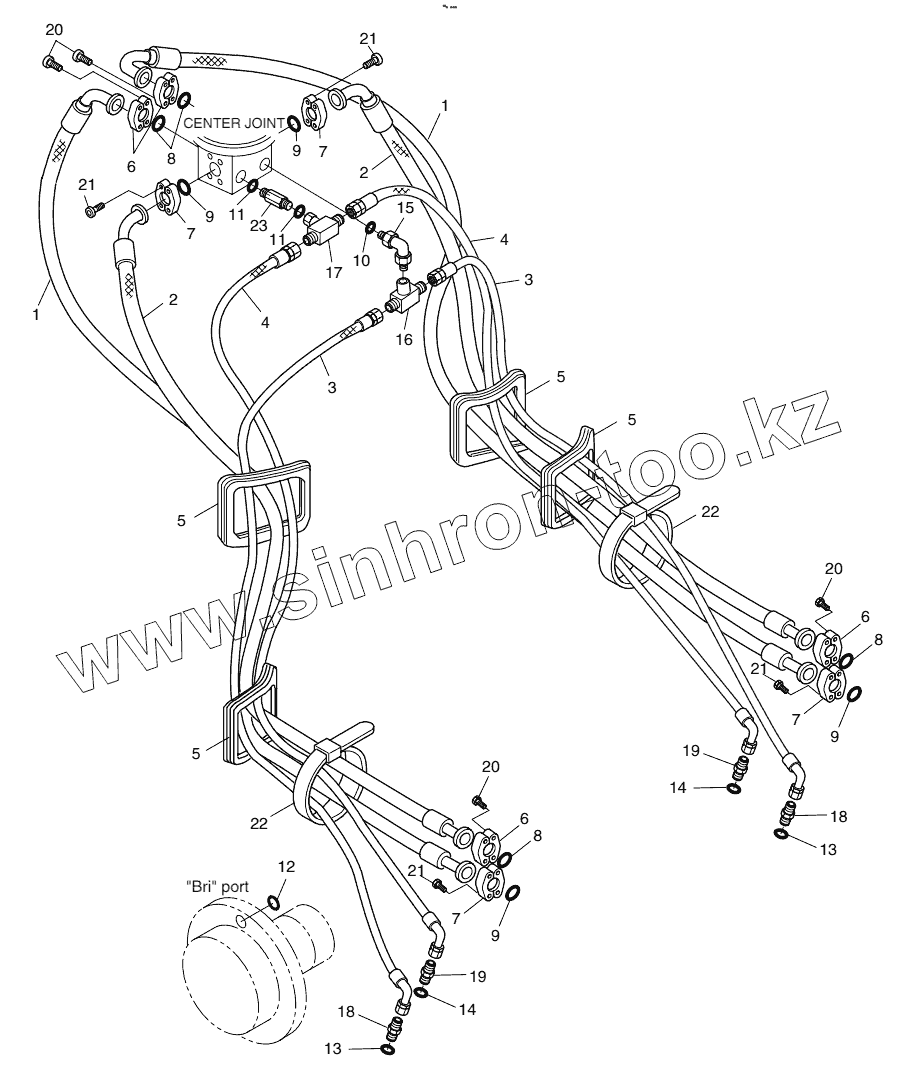

Каталог запасных частей к технике: Doosan S500LC-V. TRAVEL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2400-2180А
2400-2180А
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
7
7
7
7
8
8
8
9
9
9
9
10
11
11
12
13
13
14
14
15
17
18
18
19
19
20
20
20
21
21
21
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали
2400-2180А 2400-2180А PROPELLING PIPING
1 2184-1100D203 HOSE
2 2184-1098D77 HOSE
3 2184-1036D292 HOSE PF1/2-2800L
4 2184-1036D23 HOSE PF3/8-2800L
5 2160-4023 BUSHING, RUBBER
6 2181-9081 FLANGE;SPLIT
7 2181-9086 Flange
8 2180-1026D19 O-RING
9 2180-1026D23 O-ring
10 S8000231 O-RING
11 S8000141 O-RING
12 S8030041 O-RING
13 S8180441 Seal, copper
14 S8180211 SEAL RING
15 2181-1702D70 ELBOW
16 2181-4124 TEE
17 2181-2281D13 TEE PF03/8-2PF3/8
18 2181-1917D49 ADAPTER M26X1.5-PF1/2
19 2181-4245 ADAPTER M14X1.5-PF3/8
20 S2215466 BOLT;SOCKET
21 S2218466 BOLT, SOCKET M14X2.0X40
22 2124-1084D1 CLIP,BAND
23 2181-2337D12 REDUCER PF03/8XPF3/8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
