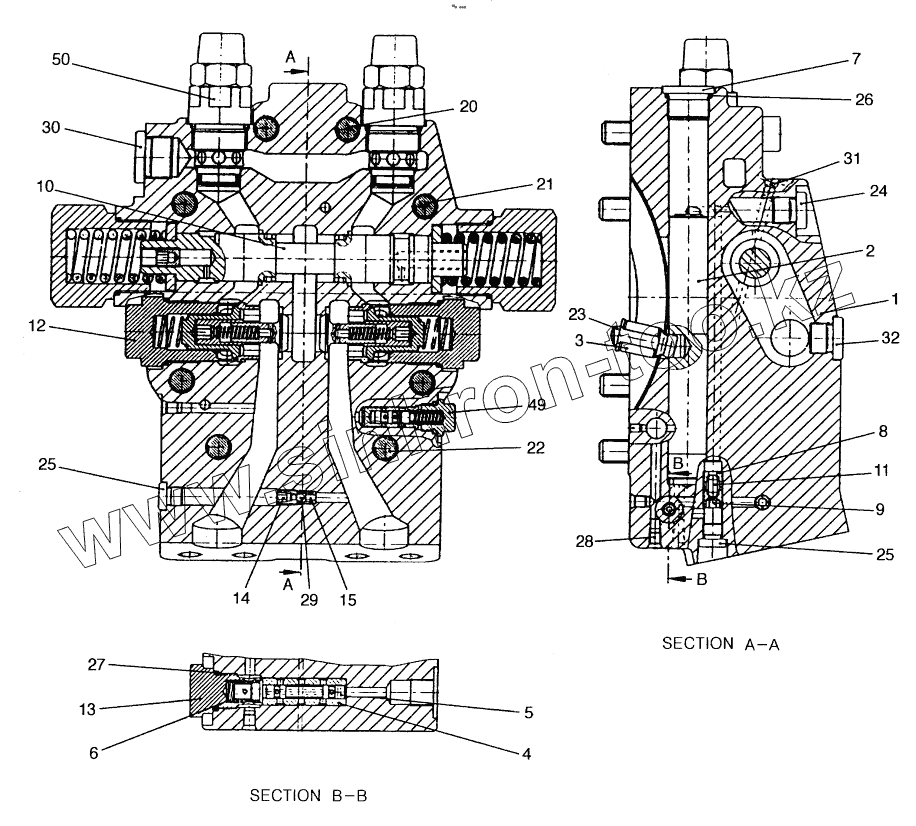

Каталог запасных частей к технике: Doosan S500LC-V. TRAVEL MOTOR - CONTROL

Тип техники

Марка

Модель

Схема

02030906

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

20

21

22

23

24

25

26

27

28

29

30

31

32

49

50

Позиция на иллюстрации	Заводской номер детали		Название детали
02030906	02030906		CONTROL
1	02024669		PLATE, PORT
2	09650699		PISTON, POSITIONING
3	09651060		TRUNNION, POSITIONING
4	09921975		BUSH, CONTROL
5	09921999		PISTON, CONTROL
6	09445946		SPRING, PRESSURE
7	09443868		SCREW, LOCKING
8	09400263		VALVE, THROTTLE
9	09400264		VALVE, THROTTLE
10	02030907		VALVE, BRAKE
11	09446625		PIN.THROTTLE
12	02024743		VALVE
13	02009712		SCREW, LOCKING
14	09921171		SCREW.VALVE
15	09921170		BUSH
20	09083142		BOLT
21	09083142		BOLT
22	09083148		BOLT, SOCKET M16X120
23	09084542		Pin, cylinder
24	09153930		Screw, locking
25	09156649		Screw, locking
26	09152694		O-RING
27	09087891		O-RING
28	09831318		PIN;DOUBLE BREAK-OFF
29	09083256		BALL
30	09156984		Screw, locking
31	09831319		PIN;DOUBLE BREAK-OFF
32	09156864		SCREW, LOCKING
49	09610948		VALVE, PRESSURE CONTROL
50	02600502		VALVE, PRESSURE RELIEF
