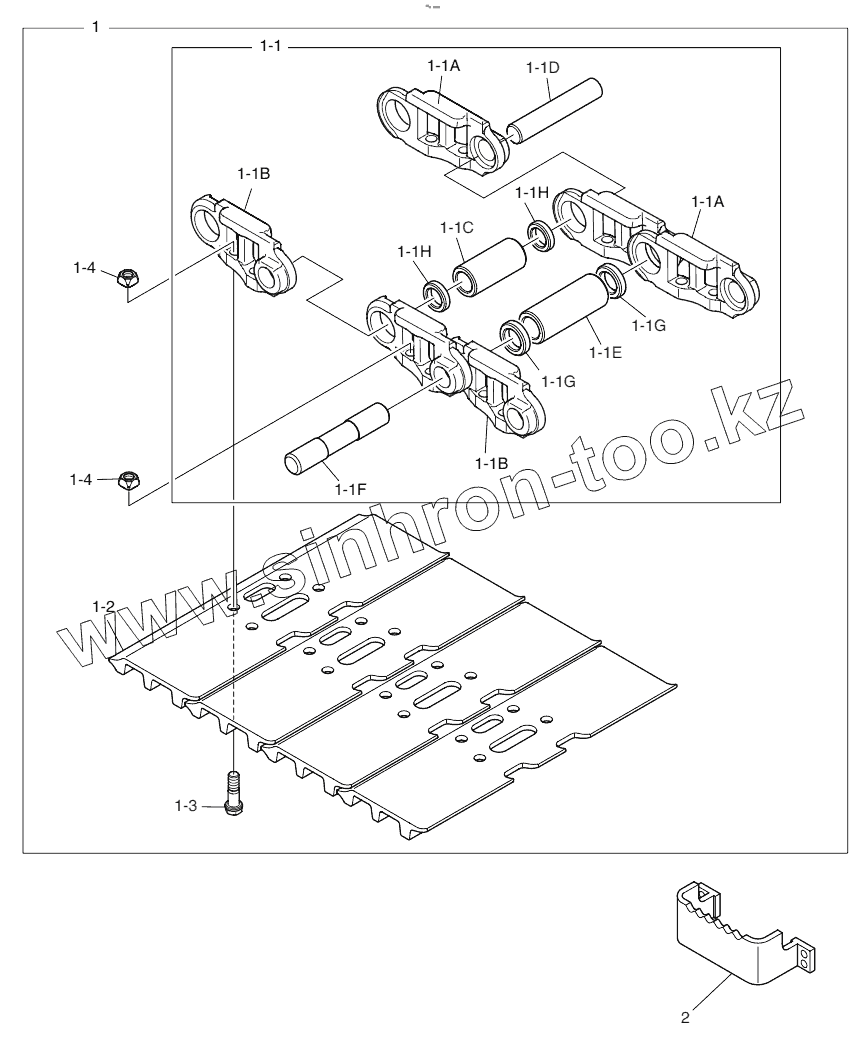

Каталог запасных частей к технике: Doosan S500LC-V. TRACK SHOE - 800G Serial No 1800 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
273-00072A
1
1-1
1-1А
1-1А
1-1В
1-1В
1-1С
1-1D
1-1E
1-1F
1-1G
1-1G
1-1H
1-1H
1-2
1-3
1-4
1-4
2
Позиция на иллюстрации Заводской номер детали Название детали
273-00072A 273-00072A TRACK SHOE ASSY
1 K1011431 TRACK SHOE ASSY
1-1 K1007954 LINK ASSY
1-1А K1012128 LINK
1-1В K1012129 LINK
1-1С K1012131 BUSHING
1-1D K1012130 PIN
1-1E K1012132 BUSHING, MASTER
1-1F K1012136 PIN, MASTER
1-1G K1012135 SPACER
1-1H K1012133 SEAL
1-2 K1011427 SHOE 800mm
1-3 K1012134 BOLT
1-4 K1007956 NUT
2 2625-1155AD5 STEP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
