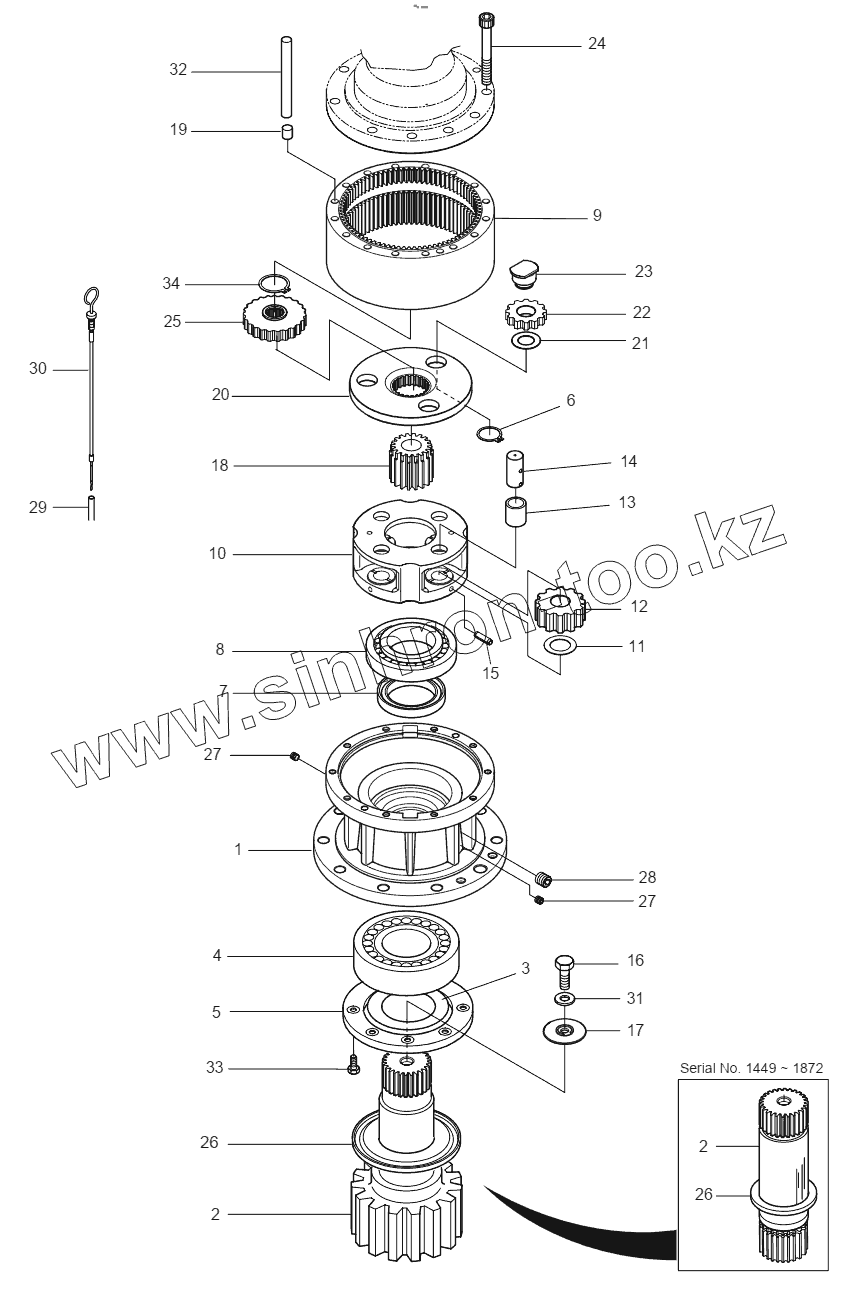

Каталог запасных частей к технике: Doosan S500LC-V. SWING REDUCTION GEAR Serial No 1449 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1033589
K1000350
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
26
27
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
K1033589 K1033589 REDUCTION GEAR, SWING
K1000350 K1000350 REDUCTION GEAR ASSY
1 2402-6003C CASING
2 2405-1018C SHAFT, DRIVE
2 K1033590 SHAFT, DRIVE
3 2412-1040 PLATE
4 2109-9033 BEARING;ROLLER
5 2891-1421B PLATE;COVER
6 S6500380 RING;SNAP
7 2180-1254 SEAL;OIL
8 109-00174 Bearing, roller
8 2109-1050 BEARING;ROLLER
9 104-00051A Gear, ring
10 230-00061 Carrier no.2
11 2114-1901A WASHER;THRUST NO.2
12 104-00050 Gear, planet no.2
13 110-00219 Bush no.2
14 123-00437A Pin no.2
15 S5741341 PIN;SPRING
16 S0121061 BOLT
17 114-00548 Washer, thrust no.3
18 104-00048 Gear, sun no.2
19 2705-1030 PIN;KNOCK
20 230-00060A Carrier no.1
21 114-00527 Washer, thrust no.1
22 104-00049A Gear, planet no.1
23 123-00435A Pin assy no.1
24 S2217471 BOLT;SOCKET
25 104-00047A Gear, sun no.1
26 2114-1914A SPACER
26 K1033591 SPACER
27 2181-1116D2 PLUG
28 2181-1116D4 PLUG
29 2140-1406 PIPE;LEVEL GAUGE
30 2119-1065 GAUGE;LEVEL
31 S5231090 WASHER;DOUBLE TAB
32 140-01374A Pipe
33 120-00144 BOLT
34 S6500450 RING;SNAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
