Каталог запасных частей к технике: Doosan S500LC-V. SWING DEVICE ASSY

Тип техники

Марка

Модель

Схема

1

1

1

1

1A

1A

1A

1A

1A

1A

1AA

1AA

1AB

1AB

1AB

1B

1C

1D

1E

1F

1G

1G

1H

1I

1J

1K

1L

1M

1N

1O

1O

3

4

5

6

7

8

9

10

11

12

13

23

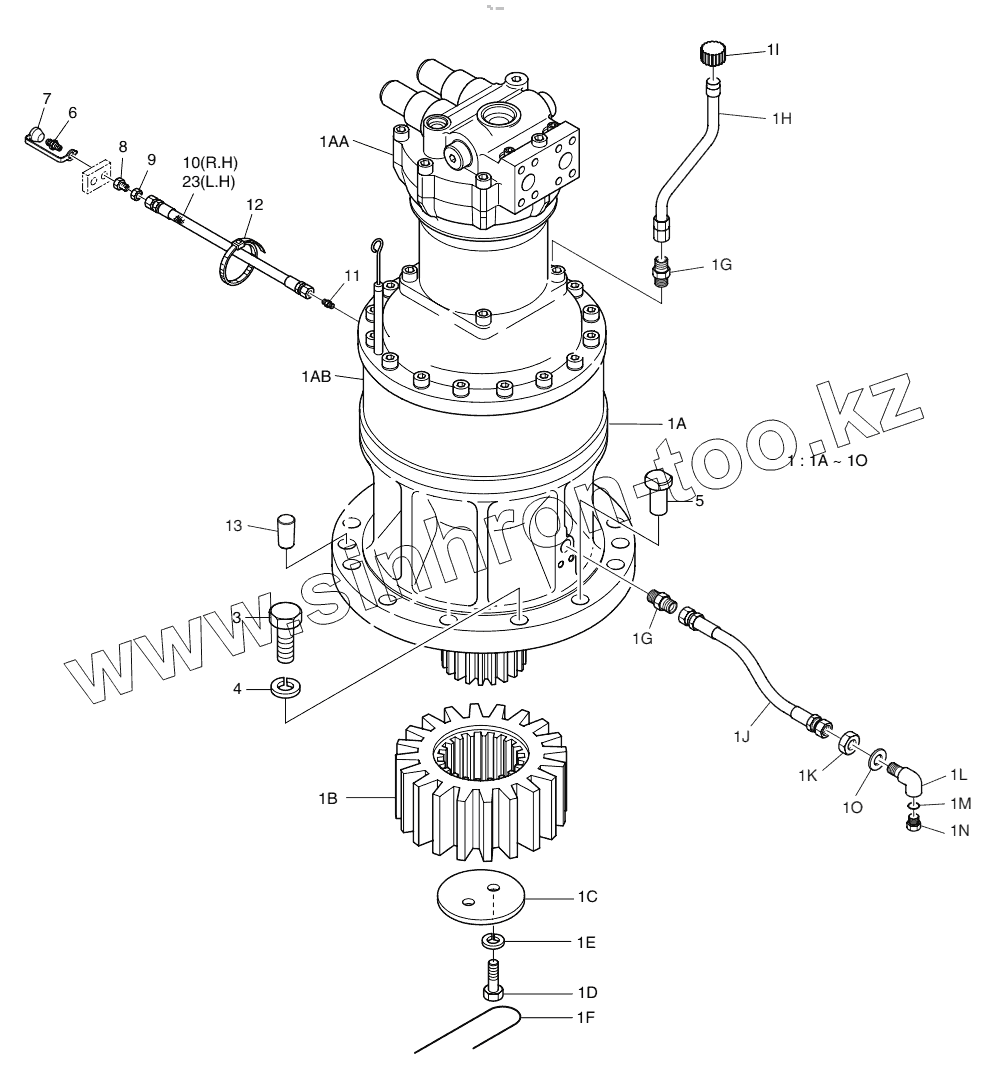

Позиция на иллюстрации	Заводской номер детали		Название детали
401-00246	401-00246		SWING DEVICE INSTALL
401-00246A	401-00246A		SWING DEVICE INSTALL
1	401-00247B		SWING DEVICE SUB ASSY
1	401-00247C		SWING DEVICE SUB ASSY
1	401-00247E		SWING DEVICE SUB ASSY
1	401-00247G		SWING DEVICE SUB ASSY
1A	401-00249A		SWING DEVICE SUB ASSY
1A	401-00249B		SWING DEVICE SUB ASSY
1A	401-00249C		SWING DEVICE SUB ASSY
1AA	2401-9304B		SWING MOTOR
1AA	2401-9304C		SWING MOTOR
1AB	2404-6010I		REDUCTION GEAR ASSY
1AB	2404-6010J		REDUCTION GEAR ASSY
1AB	K1000350		REDUCTION GEAR ASSY
1B	404-00091		GEAR, PINION
1C	2403-4001A		COVER
1D	2120-4006		BOLT M16X2.0X40
1E	S5102903		WASHER;SPRING
1F	2126-9001		WIRE
1G	2181-1110D3		ADAPTER
1H	2182-1706A		PIPE
1I	2119-1063A		CAP;PIPE
1J	2184-1026D145		HOSE PF1/2-420L
1K	121-00010D3		NUT
1L	181-00717		ELBOW
1M	2181-1950D3		PLUG
1N	S8000181		O-RING
1O	S5011113		WASHER;PLAIN
3	S0570166		BOLT M20X2.5X65
4	2114-9012A		WASHER;HARD
5	2123-1916A		PIN, BLOCK
6	S6710041		NIPPLE;GREASE
7	160-00020		CAP;GREASE NIPPLE
8	181-00103		REDUCER PT1/8-PF1/4
9	121-00006		NUT PF1/4
10	2184-1045D128		Hose
11	2181-1110D1		ADAPTER PF1/4-PT1/4
12	2124-1084D3		Clip, band
13	160-00027		CAP;RUBBER
23	2184-1045D207		HOSE PF1/4-1150L

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
