Каталог запасных частей к технике: Doosan S500LC-V. REMOTE CONTROL VALVE Serial No. 1614

Тип техники

Марка

Модель

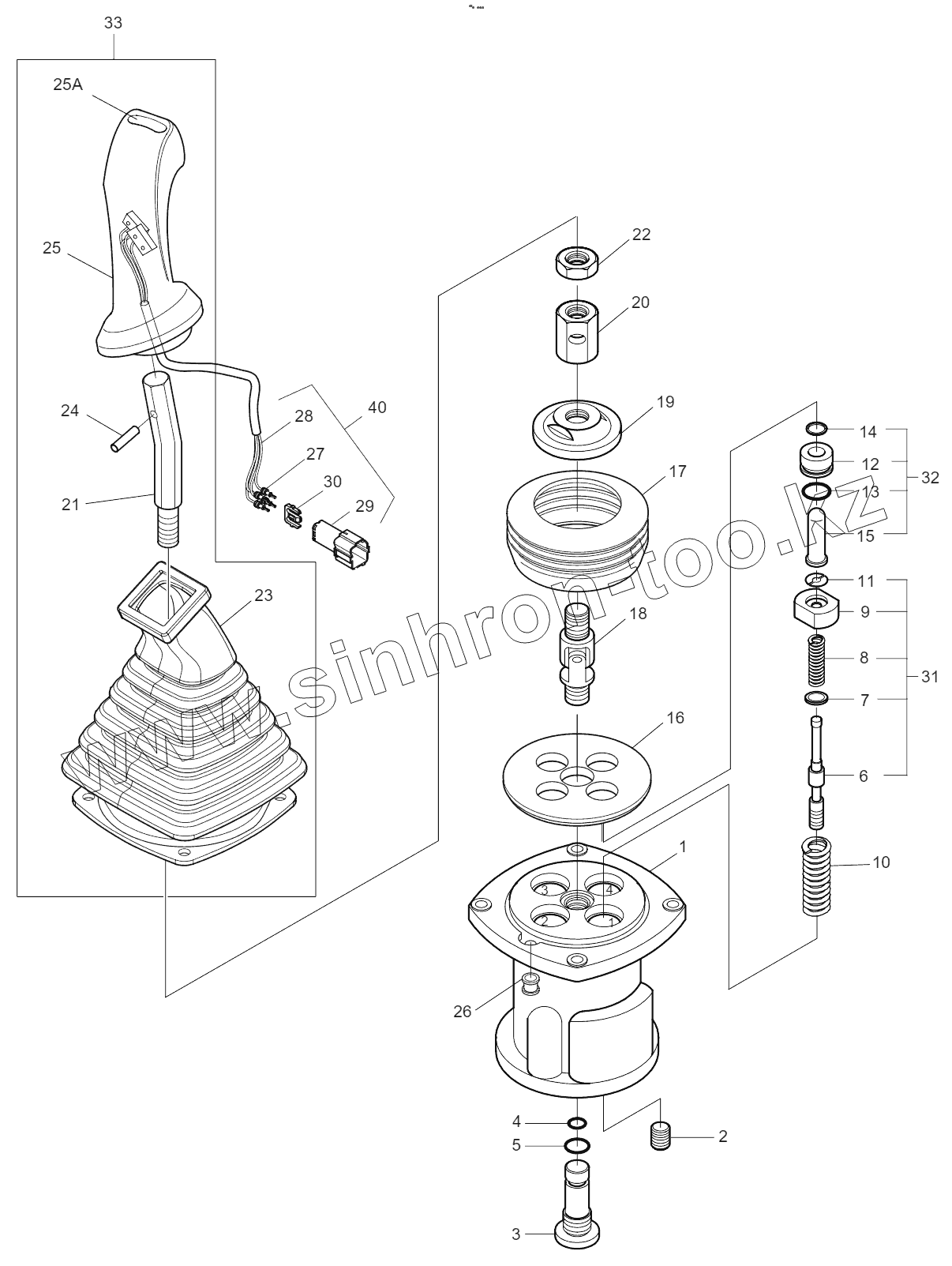

Схема

420-00355A

420-00356A

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25А

26

27

28

29

30

31

32

33

33

40

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00355A	420-00355A		REMOTE CONTROL VALVE
420-00356A	420-00356A		REMOTE CONTROL VALVE
1	1.402-00001		Case
2	2181-1116D1		Plug
3	К9002911		PLUG
4	S8002701		O-ring
5	S8000141		O-RING
6	1.424-00015		Spool
7	1.114-00012		Shim
8	1.131-00027		SPRING
9	1.427-00014		SEAT, SPRING
10	1.131-00023		Spring
11	161-00171		STOPPER
12	К9001126		PLUG
13	S8000201		O-RING
14	К9001127		SEAL, ROD
15	1.428-00235		ROD,PUSH
16	1.412-00017		PLATE
17	1.160-00004		BOOT
18	1.138-00004		Joint assy
19	1.412-00131		Plate, swash
20	1.121-00028		Nut
21	1.178-00004		Bar, handle
22	S4012833		Nut
23	1.160-00007		Boot
24	S5740800		Pin, spring
25	К9001224		HANDLE ASSY (L.H)
25	К9001225		HANDLE ASSY (R.H)
25А	1.161-00016		CAP;PEANUT
26	1.110-00169		Bushing
27	TERMINAL		Terminal
28	WIRE, SEAL		Wire, seal
29	HOUSING		Housing
30	HOLDER, REAR		Holder, rear
31	1.424-00035		SPOOL KIT
32	1.181-00085А		PLUG KIT
33	К9001228		HANDLE KIT (L.H)
33	К9001229		HANDLE KIT (R.H)
40	К9001001		SWITCH ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
