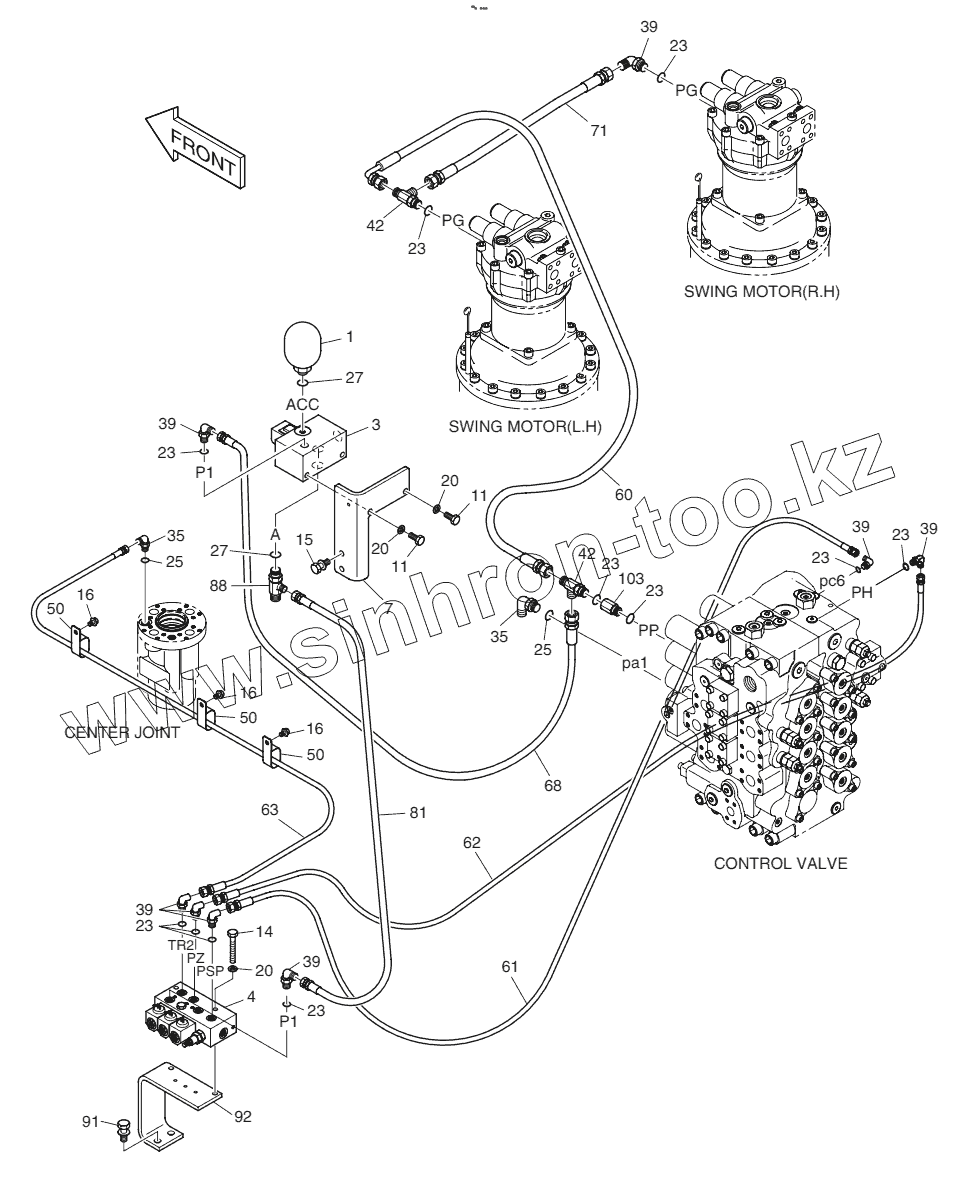

Каталог запасных частей к технике: Doosan S500LC-V. PILOT PIPING (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
4
4
7
11
11
14
15
16
16
16
20
20
20
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
25
25
27
27
35
35
39
39
39
39
39
39
42
42
50
50
50
60
61
62
63
68
71
81
88
91
92
103
Позиция на иллюстрации Заводской номер детали Название детали
400-00697B 400-00697B PILOT PIPING
1 2460-9060 ACCUMULATOR
3 2426-9039B PILOT VALVE
3 2426-9039C PILOT VALVE
4 420-00369C SOLENOID VALVE
4 420-00369E SOLENOID VALVE
7 195-01583B Bracket
11 S0512053 BOLT M10X1.5X25
14 S0558953 BOLT M10X1.5X70
15 2120-2196D4 BOLT M10X1.5X25
16 120-00276 BOLT M8X1.25X12
20 S5102603 WASHER;SPRING M10
23 S8000111 O-RING
23 S8000111 O-RING
25 S8000141 O-RING
27 S8000181 O-RING
35 2181-1702D10 ELBOW
39 2181-1702D4 ELBOW
42 2181-1951D1 TEE PFO1/4-2PF1/4
50 124-00209D1 CLIP 2-D20/M8
60 2184-1046D84 Hose
61 2184-1045D208 HOSE PF1/4-1540L
62 2184-1045D201 HOSE PF1/4-1100L
63 2184-1045D202 HOSE PF1/4-1650L
68 2184-1045D190 Hose
71 2184-1045D42 HOSE PF1/4-420L
81 2184-1045D158 HOSE PF1/4-650L
88 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
91 2120-2196D8 Bolt
92 195-01999 BRACKET
103 471-00118 Filter, reducer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
