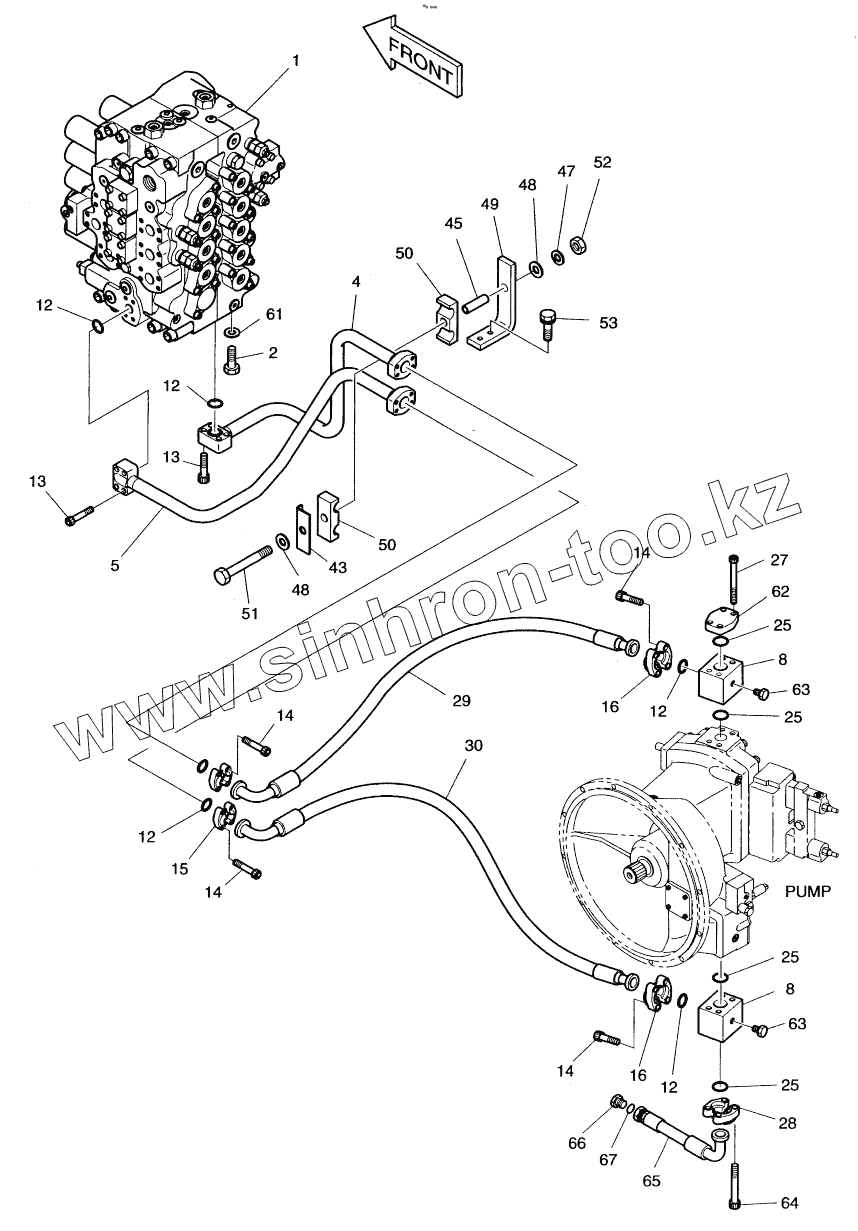

Каталог запасных частей к технике: Doosan S500LC-V. MAIN PIPING (l)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
8
8
12
12
12
12
12
13
13
14
14
14
14
15
16
16
25
25
25
25
27
28
29
30
43
45
47
48
48
49
50
50
51
52
53
61
62
63
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
400-00705 400-00705 MAIN PIPING
1 420-00280A VALVE, CONTROL
2 S0527566 Bolt
4 140-00878 PIPE
5 140-00879A PIPE
8 423-00127A BLOCK
12 2180-1026D19 O-RING
13 S2215766 Bolt
14 S2215466 BOLT;SOCKET
15 2181-9081 FLANGE;SPLIT
16 2181-9084A FLANGE
25 2180-1026D23 O-ring
27 S2216666 BOLT, SOCKET M12X1.75X100
28 2181-9086 Flange
29 DS2040321 HOSE
30 DS2040321 HOSE
43 2191-3705C Plate
45 114-00456 SPACER
47 S5102903 WASHER;SPRING
48 S5010913 WASHER M16
49 195-01599 BRACKET
50 124-00210A CLAMP
51 S0566453 BOLT M 16X2.0X110
52 S4012933 NUT
53 2120-2196D11 BOLT;SET
61 2114-9012 Washer, harden
62 2181-2157D8 FLANGE, COVER
63 2181-2047A PLUG
64 S2216766 Bolt, socket
65 DS2018067 HOSE
66 2181-2218D6 PLUG
67 S8030161 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
