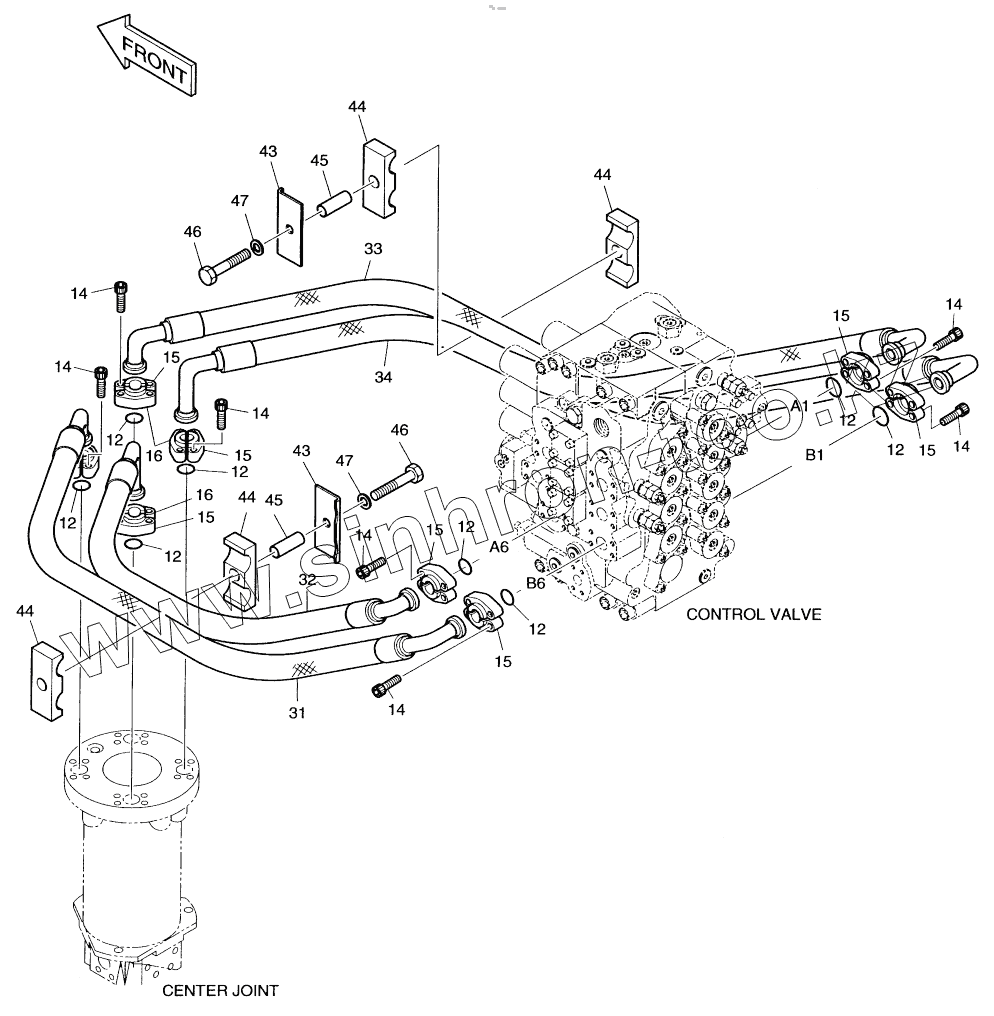

Каталог запасных частей к технике: Doosan S500LC-V. MAIN PIPING (5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
12
12
12
12
12
12
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
16
31
32
33
34
43
43
44
44
44
44
45
45
46
46
47
47
Позиция на иллюстрации Заводской номер детали Название детали
400-00705 400-00705 MAIN PIPING
12 2180-1026D19 O-RING
14 S2215466 BOLT;SOCKET
15 2181-9081 FLANGE;SPLIT
16 2181-9084А FLANGE, SPLIT
31 DS2045239 HOSE
32 DS2045269 HOSE
33 DS2045234 HOSE
34 DS2045270 HOSE
43 2191-3705С PLATE.CLAMP
44 124-00247 CLAMP, HOSE
45 114-00456 SPACER
46 S0566053 Bolt
47 S5102903 WASHER;SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
