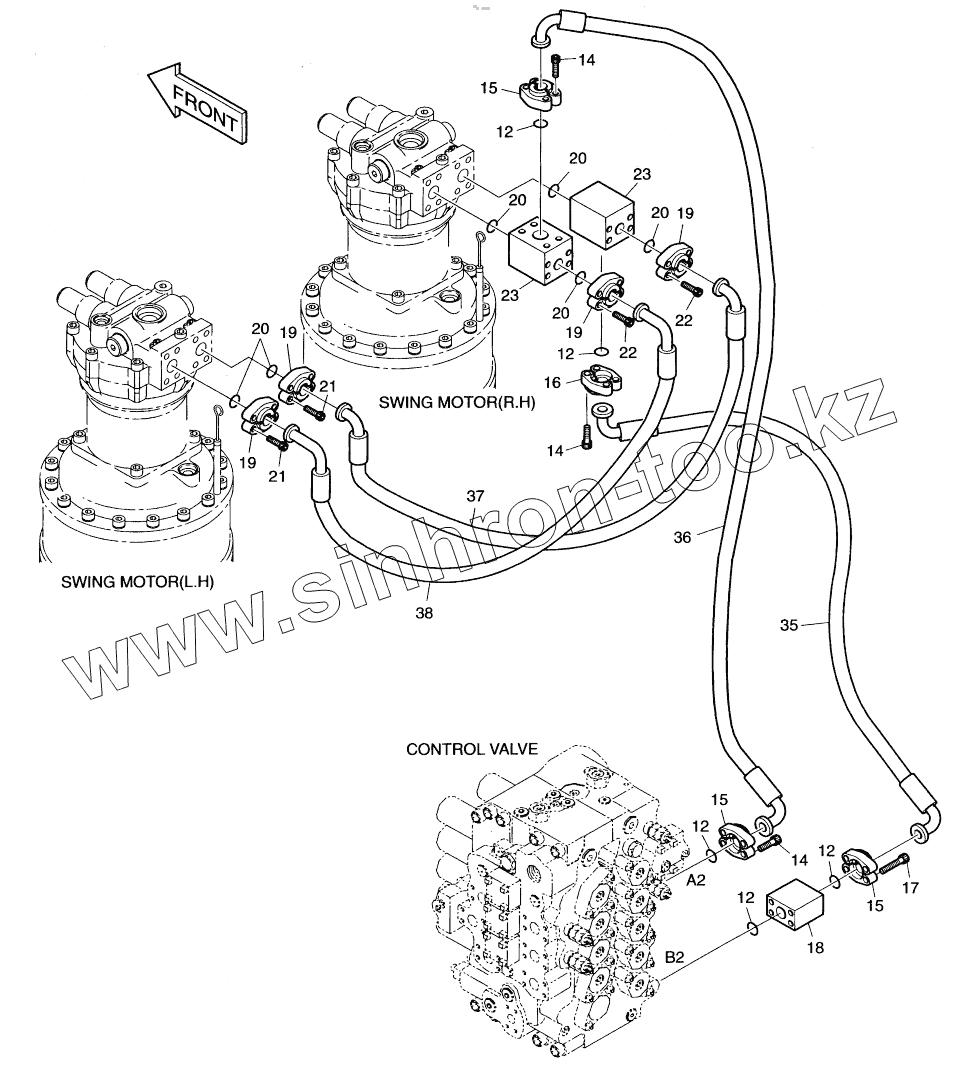

Каталог запасных частей к технике: Doosan S500LC-V. MAIN PIPING (4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
12
12
12
14
14
14
15
15
15
16
17
18
19
19
19
19
20
20
20
20
20
21
21
22
22
23
23
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
400-00705 400-00705 MAIN PIPING
12 2180-1026D19 O-RING
14 S2215466 BOLT;SOCKET
15 2181-9081 FLANGE;SPLIT
16 2181-9084А FLANGE, SPLIT
17 S2217066 BOLT, SOCKET
18 423-00015 BLOCK, VALVE
19 2181-9079 FLANGE
20 2180-1026D2 O-RING
21 S2212266 BOLT;SOCKET M10X1.5X30
22 S2213866 Bolt, socket
23 2423-1570 BLOCK
35 DS2045271 HOSE
36 2184-1124D191 HOSE
37 2184-1124D60 HOSE
38 2184-1124D197 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
