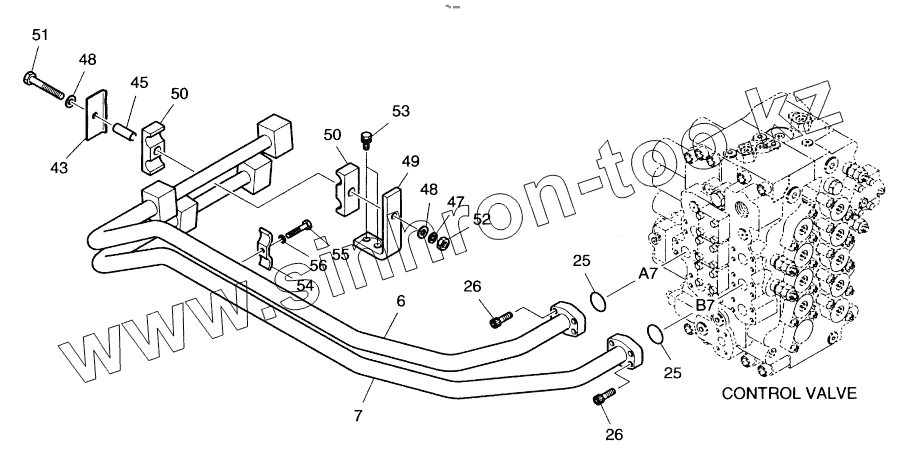

Каталог запасных частей к технике: Doosan S500LC-V. MAIN PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
7
25
25
26
26
43
45
47
48
48
49
50
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
400-00705 400-00705 MAIN PIPING
6 140-00880 PIPE
7 140-00881 PIPE
25 2180-1026D23 O-ring
26 S2218566 Bolt
43 2191-3705С PLATE.CLAMP
45 114-00456 SPACER
47 S5102903 WASHER;SPRING
48 S5010913 WASHER M16
49 195-01599 BRACKET
50 124-00210A CLAMP
51 S0566453 BOLT M 16X2.0X110
52 S4012933 NUT
53 2120-2196D11 BOLT;SET
54 2124-1340D19 CLAMP, PIPE
55 S0561053 BOLT M12X1.75X65
56 S5102703 WASHER;SPRING M10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
