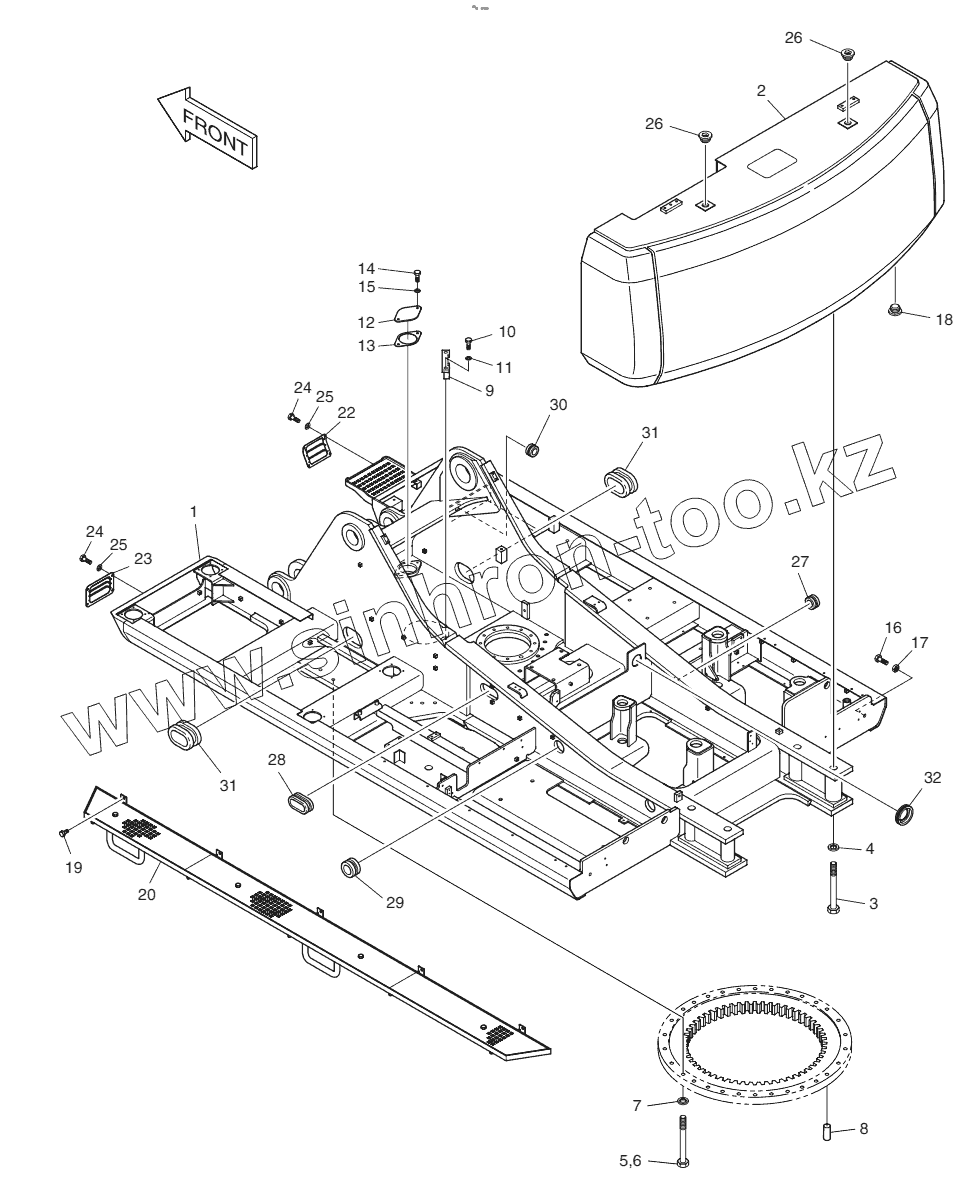

Каталог запасных частей к технике: Doosan S500LC-V. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

22

23

24

24

25

25

26

26

27

28

29

30

31

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	603-00102		FRAME, MAIN
1	600-00078A		FRAME ASSY
1	603-00102A		FRAME, MAIN
2	624-00033H		WEIGHT, COUNTER
2	624-00033J		WEIGHT, COUNTER
3	120-00271		BOLT
3	120-00271A		BOLT
4	114-00055		WASHER
5	120-00046		BOLT M24X2.0X165
5	120-00046A		BOLT M24X2.0X165
6	S0776261		BOLT M24X2.0X160
7	2114-1831A		WASHER;HARDEN
8	2123-1107D4		PIN;DOWEL
9	195-01648		BRACKET
10	S0521456		Bolt
11	S5102903		WASHER;SPRING
12	2403-1002		COVER
13	2180-1017A		PACKING
14	S0511853		BOLT M10X1.5X20
15	S5102603		WASHER;SPRING M10
16	S0534261		BOLT
16	S0534266		BOLT
17	S4013333		NUT M24
18	2160-9033		CAP
19	2120-2196D8		Bolt
20	625-00078B		STEP
22	621-01527A		COVER;LAMP
23	621-01579A		COVER;LAMP
24	S0508853		BOLT M8X1.25X20
25	S5010513		WASHER;PLAIN M8
26	2160-9034		Cap
27	2160-1004D41		Bushing, rubber
28	2160-1201D25		Bushing, rubber
29	2160-1004D42		Bushing, rubber
30	2160-1004D34		BUSHING,RUBBER
31	2160-1201D9		BUSHING,RUBBER
32	160-00039		BUSHING, RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
