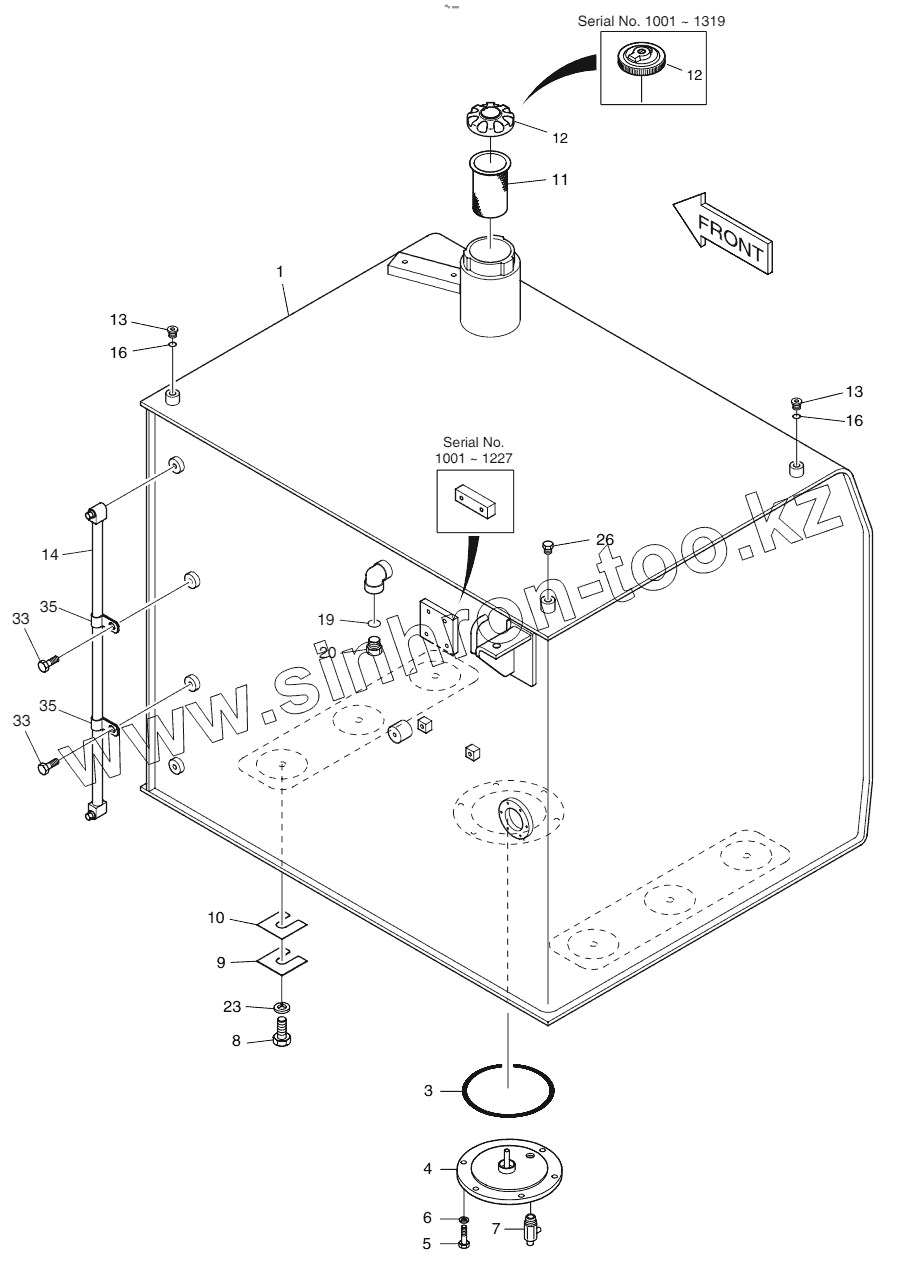

Каталог запасных частей к технике: Doosan S500LC-V. FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
3
4
5
6
7
7
8
9
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
16
16
19
20
23
26
33
33
35
35
Позиция на иллюстрации Заводской номер детали Название детали
470-00073 470-00073 FUEL TANK ASSY
1 470-00074E TANK, FUEL
1 470-00074G TANK, FUEL
1 470-00074H TANK, FUEL
1 470-00074I TANK, FUEL
1 470-00074J TANK, FUEL
3 S8011450 O-RING
4 473-00033 COVER
5 S0512053 BOLT M10X1.5X25
6 S5102603 WASHER;SPRING M10
7 186-00017 COCK
7 186-00017A COCK
8 S0565461 BOLT M16X2.0X60
9 114-00522 SHIM
10 114-00523 SHIM
11 2471-9046 FILTER;FUEL
11 471-00105 FILTER;FUEL
12 2188-9008 CAP;FUEL
12 188-00018 CAP;FUEL
12 188-00014A CAP;FUEL
12 K1004166 CAP;FUEL
13 2181-1890D2 PLUG PT1/4
14 119-00014D1 Gauge, level
16 S8000111 O-RING
19 S8000181 O-RING
20 2181-1950D7 PLUG PF1/2
23 114-00425 Spacer
26 S0514653 BOLT M12X1.75X16
33 120-00276 BOLT M8X1.25X12
35 DS2802021 Clip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
