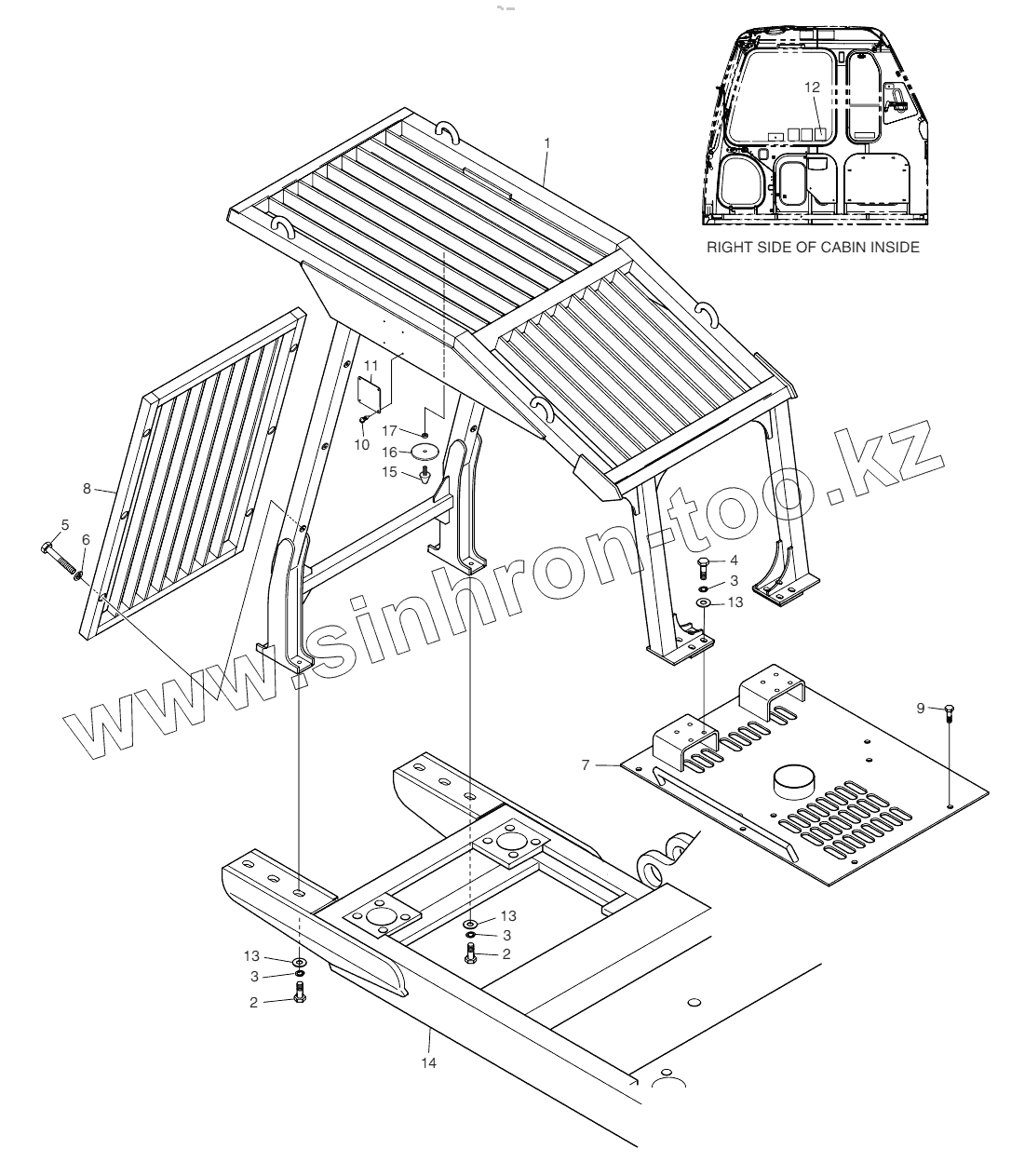

Каталог запасных частей к технике: Doosan S500LC-V. F.O.G.S GUARD

Тип техники

Марка

Модель

Схема

733-00021А

733-00021А

733-00021А

1

1

2

2

3

3

3

4

5

6

7

8

8

9

10

11

12

13

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
733-00021А	733-00021А		F.O.G.S ASSY
1	2623-1253С		FOPS, GUARD
1	2623-1253Е		FOPS, GUARD
2	S0521466		BOLT M16X2.0X40
3	S5102903		WASHER;SPRING
4	S0521666		BOLT M16X2.0X50
5	S0558853		BOLT M10X1.5X65
6	S5102603		WASHER;SPRING M10
7	621-02318		COVER
8	2142-1123А		GUARD, FRONT
8	2142-1123		GUARD;FRONT
9	2120-2196D7		BOLT;SET M12X1.75X30
10	2122-1002D2		RIVET
11	К1013180		PLATE, NAME
12	190-00003		PLATE;NAME
13	2114-1058D39		WASHER
14	603-00281		FRAME, BED
14	603-00281А		FRAME, BED
15	2161-2226		STOPPER
16	S5010613		WASHER;PLAIN
17	S4012633		NUT M10X1.5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
