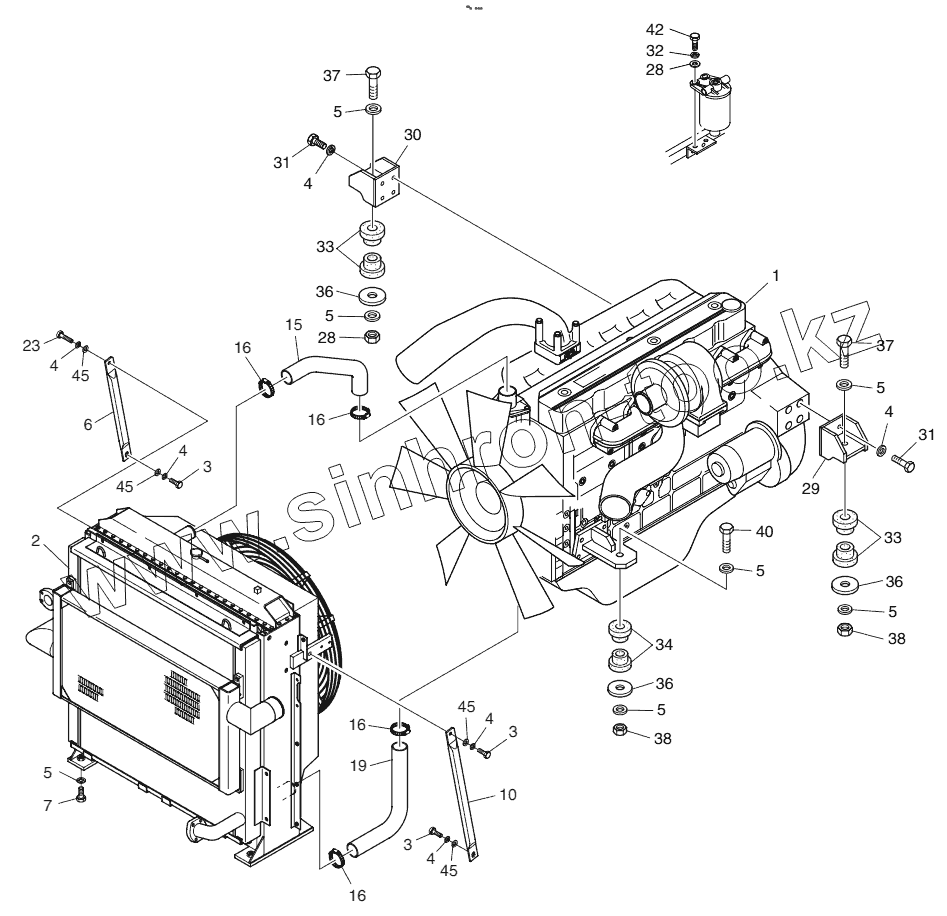

Каталог запасных частей к технике: Doosan S500LC-V. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
201-00084
201-00084
201-00084
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
10
15
16
16
16
16
19
23
28
28
29
30
31
31
32
33
33
33
33
34
34
36
36
36
37
37
37
37
37
37
38
38
40
40
42
45
45
45
45
Позиция на иллюстрации Заводской номер детали Название детали
201-00084 201-00084 ENGINE ASSY
1 201-00083 ENGINE (DE12TIS)
2 202-00075B RADIATOR ASSY
2 202-00075C RADIATOR ASSY
2 202-00075E RADIATOR ASSY
3 S0521466 BOLT M16X2.0X40
4 S5102903 WASHER;SPRING
5 2114-9012A WASHER;HARD
6 145-00048A STAY
7 S0569866 Bolt
10 145-00049A STAY
15 2185-1740 HOSE, WATER
16 S8470065 Clamp, hose
19 185-00254 HOSE, WATER
23 S0565666 Bolt
28 S5010713 WASHER;PLAIN
29 195-01584A BRACKET, E/G. MTG
30 195-01585B BRACKET, E/G. MTG
31 S0765066 BOLT
32 S5102703 WASHER;SPRING M10
33 2161-9065 Rubber, rear
33 161-00551 Rubber, e/g mounting
34 2161-9066 RUBBER;ENGINE MOUNTING
34 161-00548 Rubber
36 2114-1929 WASHER;BUMP
37 S0771566 BOLT
37 S0771466 BOLT M20X1.5X130
38 121-00066 NUT;LOCK M20X1.5
40 S0771766 Bolt
40 S0771666 BOLT
42 S0560553 BOLT M12X1.75X40
45 S5010913 WASHER M16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
