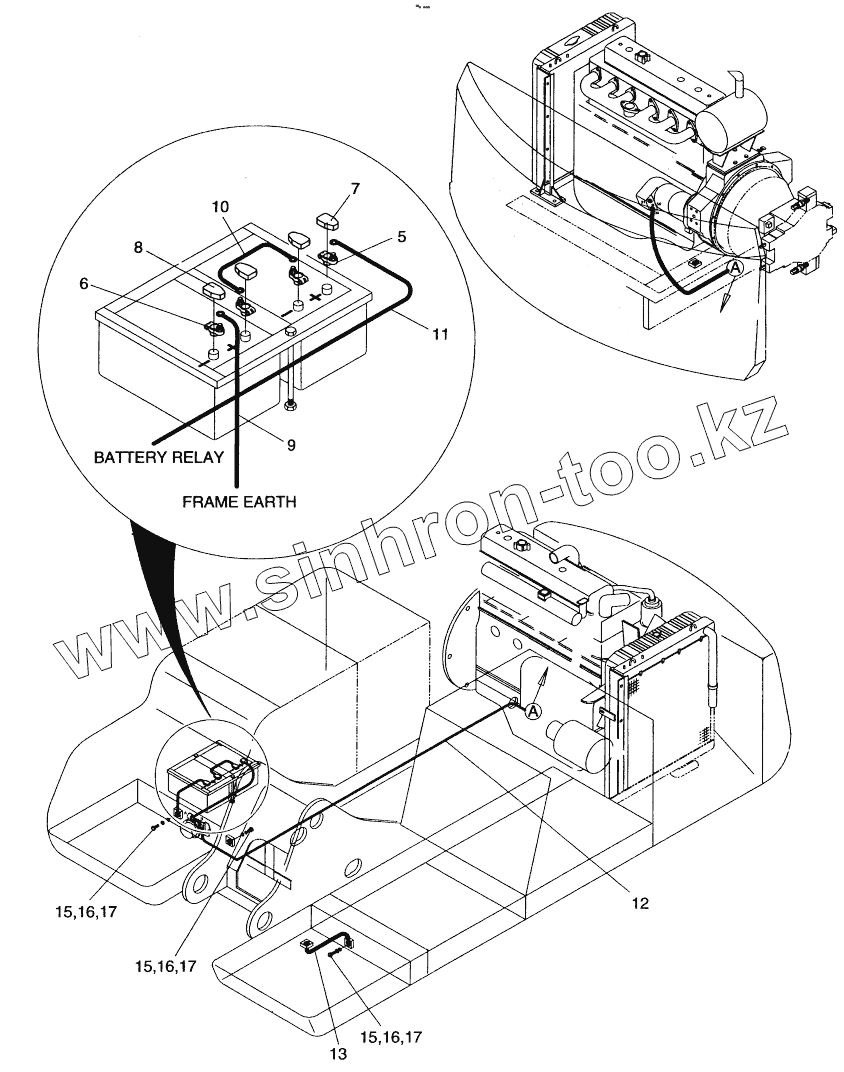

Каталог запасных частей к технике: Doosan S500LC-V. ELECTRIC WIRING (1) - BATTERY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
9
10
11
12
13
15
15
15
16
16
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
500-00126 500-00126 ELECTRIC WIRING (1)
5 2550-1014D1 TERMINAL;BATTERY(+)
6 2550-1014D2 TERMINAL;BATTERY(-)
7 2160-1212 CAP;BATTTML (+)
8 2160-1213 CAP;BATTTML (-)
9 2553-1275D1 CABLE, BATT-EARTH
10 2553-1275D2 CABLE, BATT-BATT
11 2553-1275D50 CABLE, BATT-BATT RELAY
12 2553-1275D47 CABLE, BATT RY-STARTER
13 2553-1275D5 CABLE;FL PLATE-EARTH 60B-300L
15 S0511653 BOLT M10X1.5X16
16 S5102603 WASHER;SPRING M10
17 S5010613 WASHER;PLAIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
