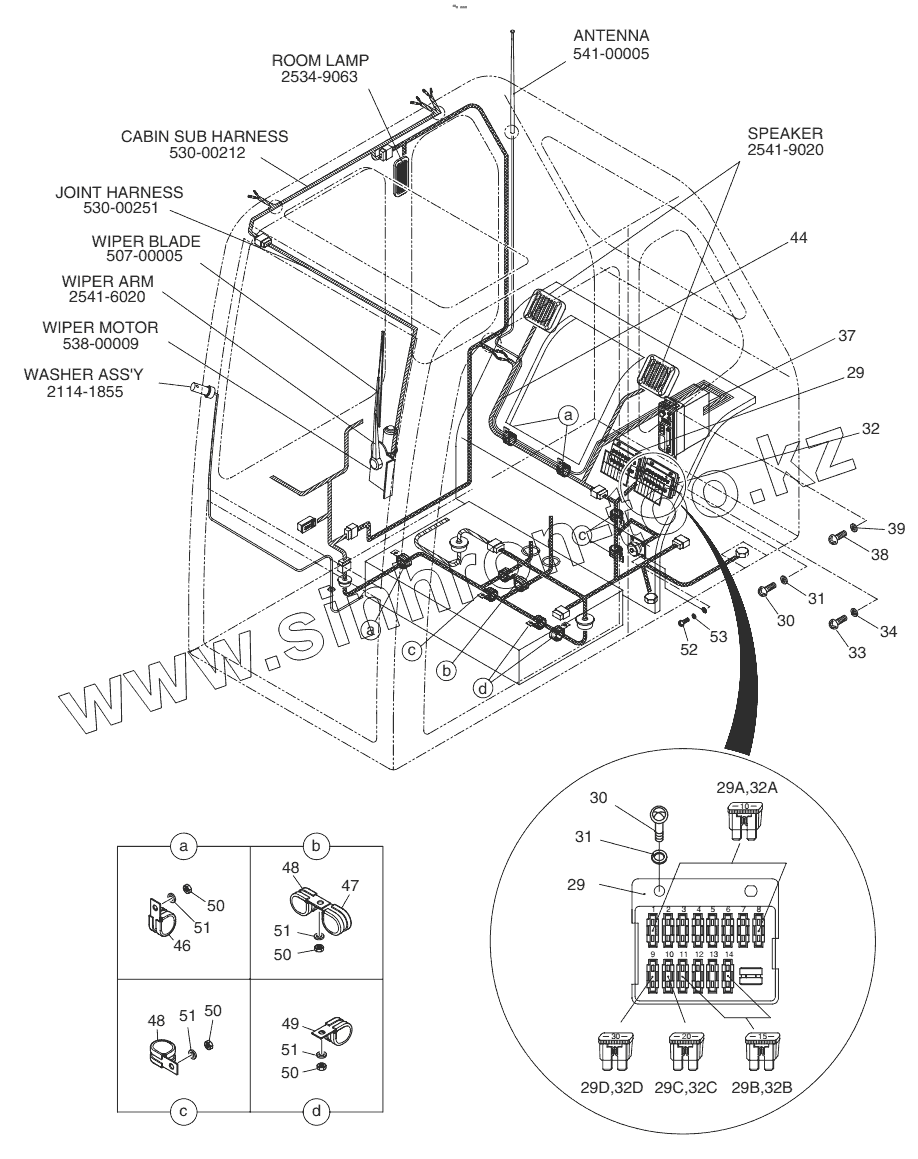

Каталог запасных частей к технике: Doosan S500LC-V. ELECTRIC PARTS (4) - CABIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
29
29
29A
29B
29C
29D
30
30
31
31
32
32A
32B
32C
32D
33
34
37
37
37
38
39
44
44
46
47
48
48
49
50
50
50
50
51
51
51
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
500-00124G 500-00124G ELECTRIC PARTS (1)
500-00124H 500-00124H ELECTRIC PARTS (1)
500-00124I 500-00124I ELECTRIC PARTS (1)
500-00124J 500-00124J ELECTRIC PARTS (1)
500-00124K 500-00124K ELECTRIC PARTS (1)
500-00124L 500-00124L ELECTRIC PARTS (1)
500-00124M 500-00124M ELECTRIC PARTS (1)
29 2510-1010 BOX ASS'Y;FUSE (2)
29A 2527-1016 FUSE;BLADE 10A
29B 2527-1017 FUSE;BLADE 15A
29C 2527-1018 FUSE;BLADE 20A
29D 2527-1025 FUSE;BLADE 30A
30 S3450983 SCREW M6X1.0X20
31 S5102303 WASHER;SPRING M6
32 2510-1010 BOX ASS'Y;FUSE (2)
32A 2527-1016 FUSE;BLADE 10A
32B 2527-1017 FUSE;BLADE 15A
32C 2527-1018 FUSE;BLADE 20A
32D 2527-1025 FUSE;BLADE 30A
33 S3450983 SCREW M6X1.0X20
34 S5102303 WASHER;SPRING M6
37 541-00014 CAR STEREO 12V
37 541-00014A CAR STEREO 12V
37 K1013232 Stereo, car
38 S3450823 SCREW M5X0.8X10
39 S5100203 WASHER;SPRING
44 530-00213 HARNESS;STEREO
44 530-00213A HARNESS;STEREO
46 124-00208D3 CLIP D20/M8
47 124-00208D4 CLIP D26/M8
48 124-00208D5 CLIP D32/M8
49 124-00208D6 CLIP D38/M8
50 S4012533 NUT M8X1.25
51 S5102503 WASHER;SPRING
52 S3450343 SCREW M3X0.5X10
53 S5100003 WASHER;SPRING
