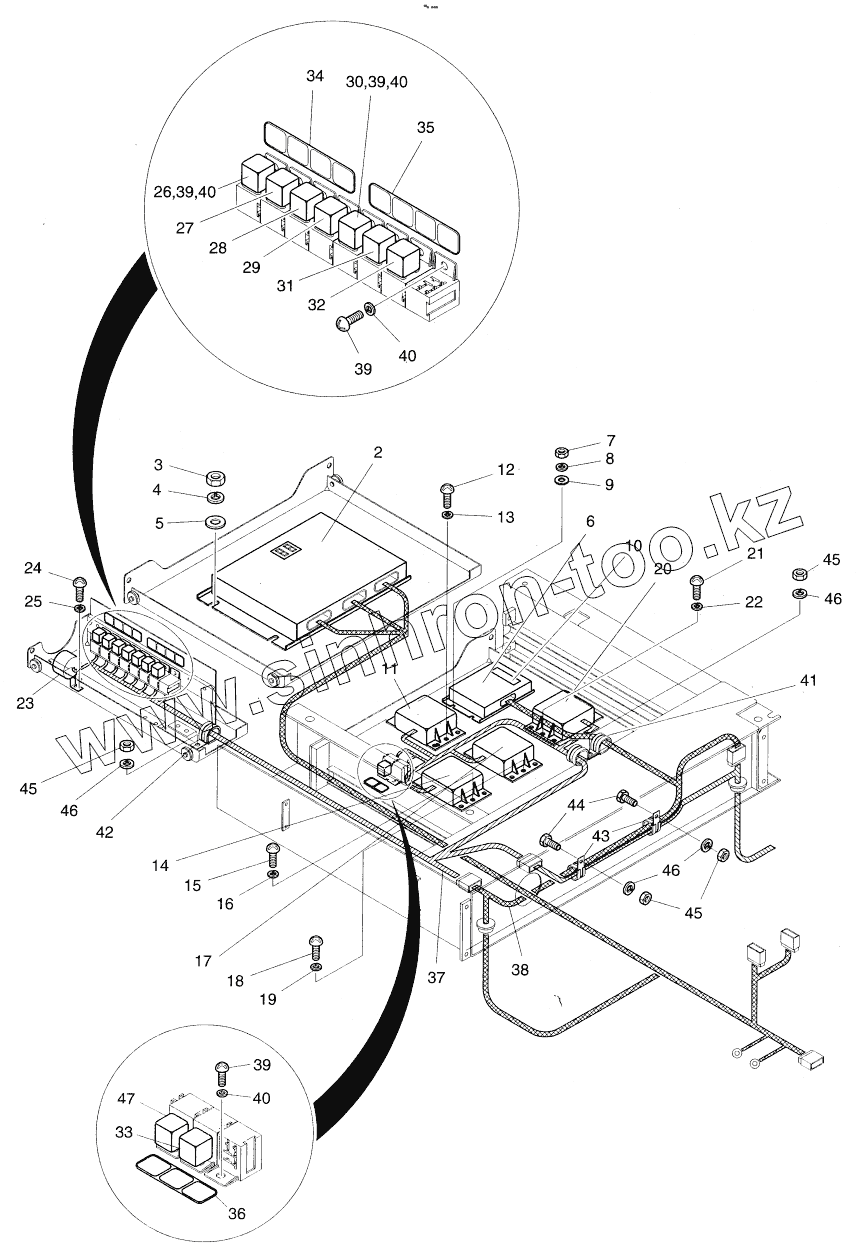

Каталог запасных частей к технике: Doosan S500LC-V. ELECTRIC BOX ASSY (2) - ELECTRIC PARTS

Тип техники

Марка

Модель

Схема

500-00123Е

500-00123С

500-00123G

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

39

39

39

40

40

40

40

41

42

43

44

45

45

45

46

46

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00123Е	500-00123Е		ELECTRIC BOX ASSY
500-00123С	500-00123С		ELECTRIC BOX ASSY
500-00123G	500-00123G		ELECTRIC BOX ASSY
2	543-00052В		CONTROLLER, E-EPOS
2	543-00052С		CONTROLLER, E-EPOS
3	S4012633		NUT M10X1.5
4	S5102603		WASHER;SPRING M10
5	S5010613		WASHER;PLAIN
6	543-00074		CONTROLLER;THROTTLE
7	S4012333		NUT M6X1.0
8	S5102303		WASHER;SPRING M6
9	S5010313		WASHER;PLAIN
10	2190-3231D23		PLATE, NAME
11	2543-9015		STARTER;CONTROLLER
12	S3450943		SCREW M6X1.0X10
13	S5102303		WASHER;SPRING M6
14	2537-9008		TIMER;WIPER
15	S3450943		SCREW M6X1.0X10
16	S5102303		WASHER;SPRING M6
17	2531-1003		CONVERTER;DC-DC (2)
18	S3450953		SCREW M6X1.0X12
19	S5102303		WASHER;SPRING M6
20	2531-1003		CONVERTER;DC-DC (2)
21	S3450953		SCREW M6X1.0X12
22	S5102303		WASHER;SPRING M6
23	2516-1116		BUZZER;PILOT
24	S3450943		SCREW M6X1.0X10
25	S5102303		WASHER;SPRING M6
26	2544-9033		RELAY
27	2544-9033		RELAY
28	2544-9033		RELAY
29	2544-9033		RELAY
30	2544-9033		RELAY
31	2544-9033		RELAY
32	2544-9033		RELAY
33	2544-9033		RELAY
34	2190-2037D19		PLATE;NAME
35	2190-2037D20		PLATE;NAME
36	2190-2037D56		PLATE;NAME
37	530-00207А		HARNESS, ELECTRIC BOX
38	530-00208А		HARNESS, CABIN
38	530-00208В		HARNESS, CABIN
39	S3450823		SCREW M5X0.8X10
40	S5100203		WASHER;SPRING
41	124-00208D3		CLIP D20/M8
42	124-00208D5		CLIP D32/M8
43	124-00208D6		CLIP D38/M8
44	S0508853		BOLT M8X1.25X20
45	S4012533		NUT M8X1.25
46	S5102503		WASHER;SPRING
47	2544-9033		RELAY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
