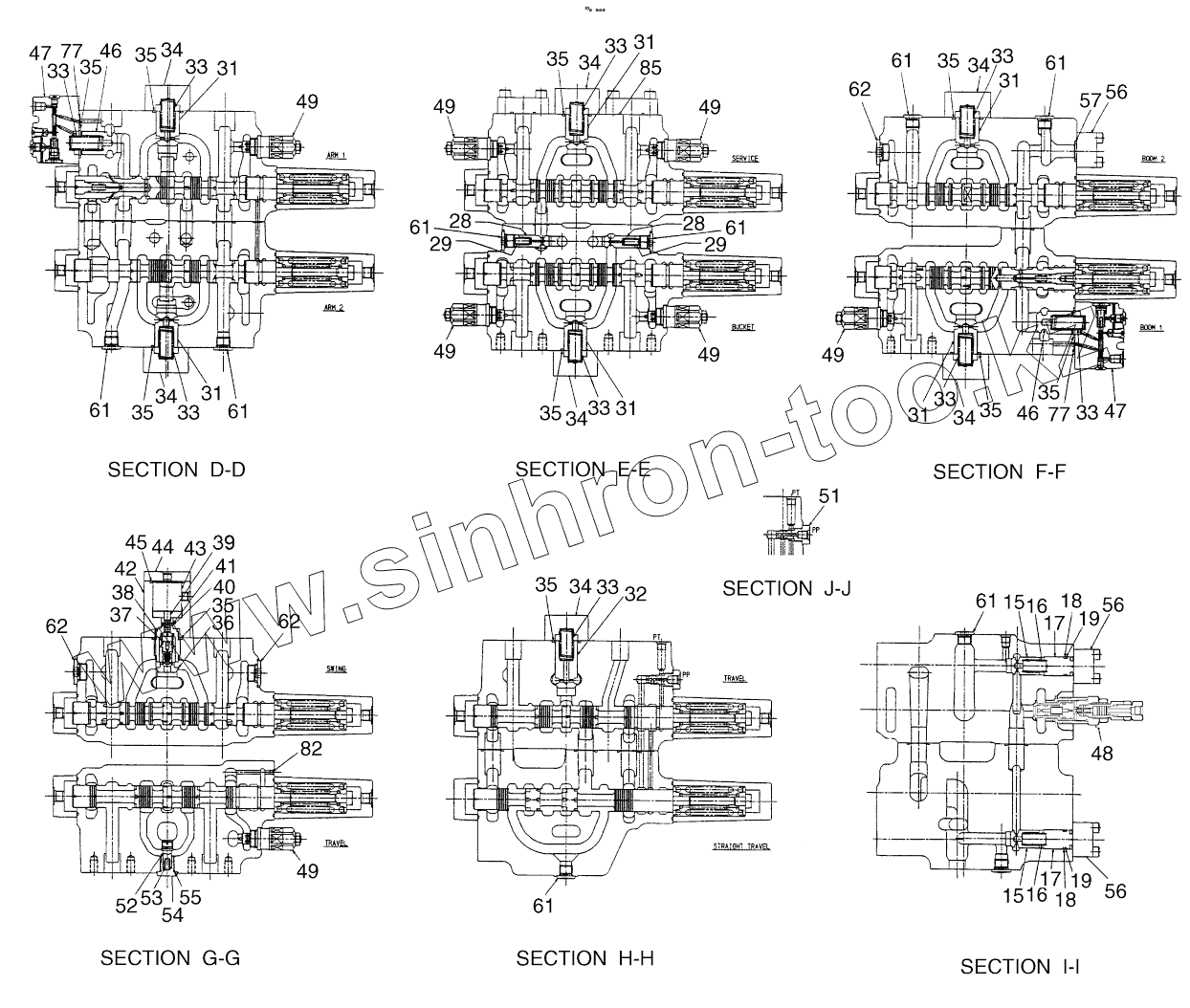

Каталог запасных частей к технике: Doosan S500LC-V. CONTROL VALVE (3)
15
15
16
16
17
17
18
18
19
19
28
28
29
29
31
31
31
31
31
31
32
33
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
49
49
49
49
49
49
51
52
53
54
55
56
56
56
57
61
61
61
61
61
61
61
61
62
62
62
77
77
82
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00280А | 420-00280А | CONTROL VALVE | |
| 15 | Т1411-28001 | POPPET | |
| 16 | Т1461-19007 | SPRING | |
| 17 | Т1311-46001 | SPACER | |
| 18 | 95121-02500 | O-ring | |
| 19 | 95722-02500 | Ring, back-up | |
| 28 | Т1411-18003 | POPPET | |
| 29 | 21111-56512 | SPRING | |
| 31 | Т1411-36001 | POPPET | |
| 32 | Т1411-36002 | POPPET | |
| 33 | 21191-19403 | SPRING | |
| 34 | Т1631-00011 | FLANGE | |
| 35 | 95113-04100 | O-RING | |
| 36 | С0003-04106 | POPPET ASSY | |
| 37 | 21111-70328 | SPRING | |
| 38 | 21111-71543 | SLEEVE | |
| 39 | 21111-72222 | PISTON | |
| 40 | 95113-01400 | O-ring | |
| 41 | 95712-01400 | RING, BACK-UP | |
| 42 | С0111-61002 | BODY | |
| 43 | Т1431-44001 | PISTON | |
| 44 | Т1631-00003 | FLANGE | |
| 45 | 95113-04800 | O-RING | |
| 46 | Т1411-36003 | POPPET | |
| 47 | С0003-60702 | BODY ASSY | |
| 48 | С011В-50145 | MAIN RELIEF VALVE ASSY | |
| 49 | С011В-40377 | OVERLOAD RELIEF VALVE ASSY | |
| 51 | С0003-01208 | PLUG ASSY | |
| 52 | Т1415-19001 | POPPET | |
| 53 | 21011-30644 | Spring | |
| 54 | 21001-90227 | Plug | |
| 55 | 21001-00036 | O-ring | |
| 56 | Т1631-00004 | FLANGE | |
| 57 | 21001-01267 | O-RING | |
| 61 | 21003-00384 | PLUG ASSY | |
| 62 | 21003-00385 | PLUG ASSY | |
| 77 | Т1515-10001 | O-RING | |
| 82 | 96321-06350 | Ball, steel | |
| 85 | 95131-02400 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
