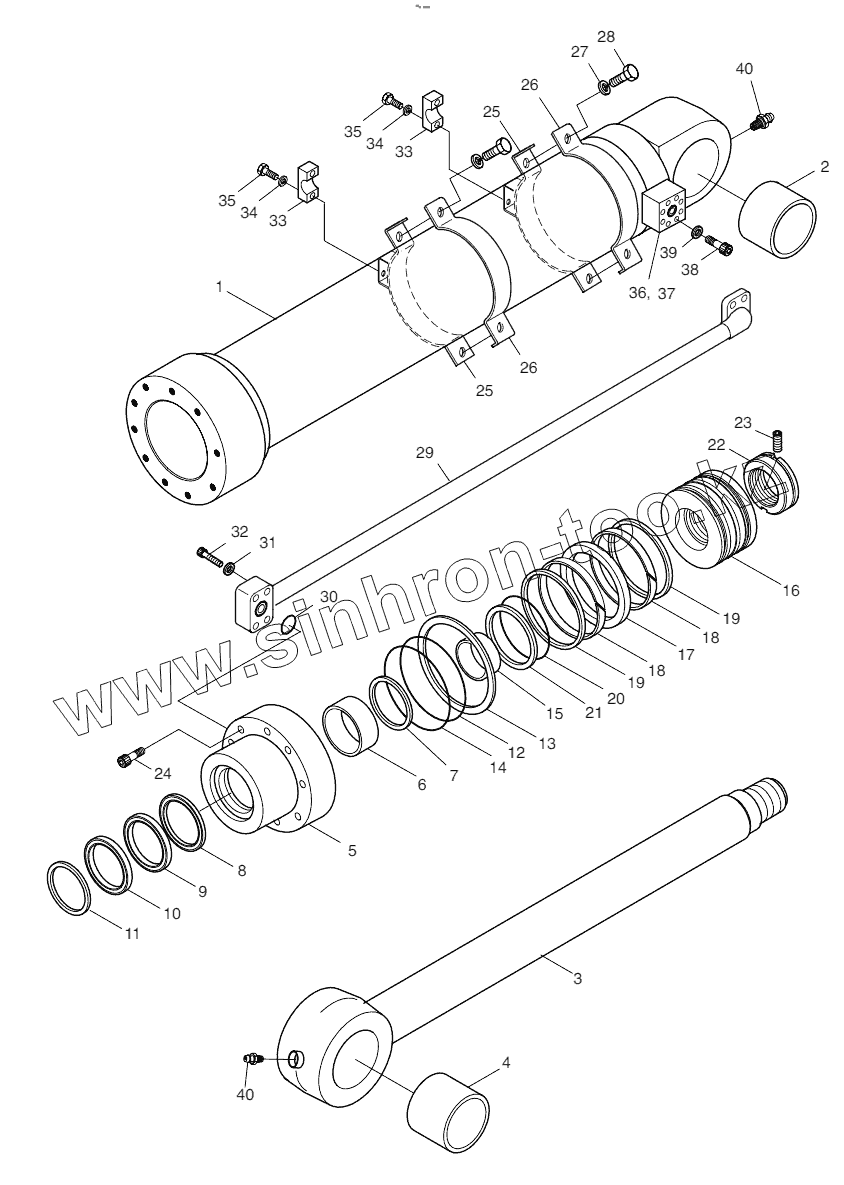

Каталог запасных частей к технике: Doosan S500LC-V. BUCKET CYLINDER - ARM 8.0m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-9339ВКТ
2440-9339ВКТ
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
40
Позиция на иллюстрации Заводской номер детали Название детали
440-00059А 440-00059А CYLINDER, BUCKET
2440-9339ВКТ 2440-9339ВКТ SEAL KIT, BUCKET
440-00059 440-00059 Cylinder, bucket
1 53U470-1 Tube assy
2 00Т193-0 BUSH, STEEL
3 53U474-3 Rod assy
3 53U474-0 Rod assy
4 00Т193-0 BUSH, STEEL
5 53U477-1 Cover, rod
6 Е8412908 BUSH, DU
7 00М312-0 RING, RETAINING
8 Е5500260 SEAL, BUFFER
9 Е5303040 PACKING, U
10 Е6020260 WIPER, DUST
11 00М313-0 RING, RETAINING
12 Е6311621 O-RING
13 53В423-0 RING, BACK UP
14 Е6311641 O-RING
15 00С304-0 RING, CUSHION
16 53U478-0 Piston
17 Е5130260 SEAL, SLIPPER
18 00Z105-0 Ring, wear
19 00R097-0 Ring, slyd
20 Е6490086 O-RING
21 53А387-0 RING, BACK UP
22 80В485-2 NUT, PISTON
23 Е1330544 SCREW, SET
24 Е0502139 BOLT, SOCKET
25 53U508-0 Pipe band assy
26 00Р371-0 BAND, PIPE
27 Е3110102 WASHER, SPRING
28 Е0020683 BOLT, HEX.
29 53U334-2 Pipe assy
30 Е6300621 O-RING
31 Е3110102 WASHER, SPRING
32 Е0501246 BOLT, SOCKET
33 00С267-0 CLAMP, PIPE
34 Е3110102 WASHER, SPRING
35 Е0020723 BOLT, HEX.
36 53U481-0 Flange, port
37 Е6300621 O-RING
38 Е3110102 WASHER, SPRING
39 Е0501236 BOLT, SOCKET
40 Е8841022 NIPPLE, GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
