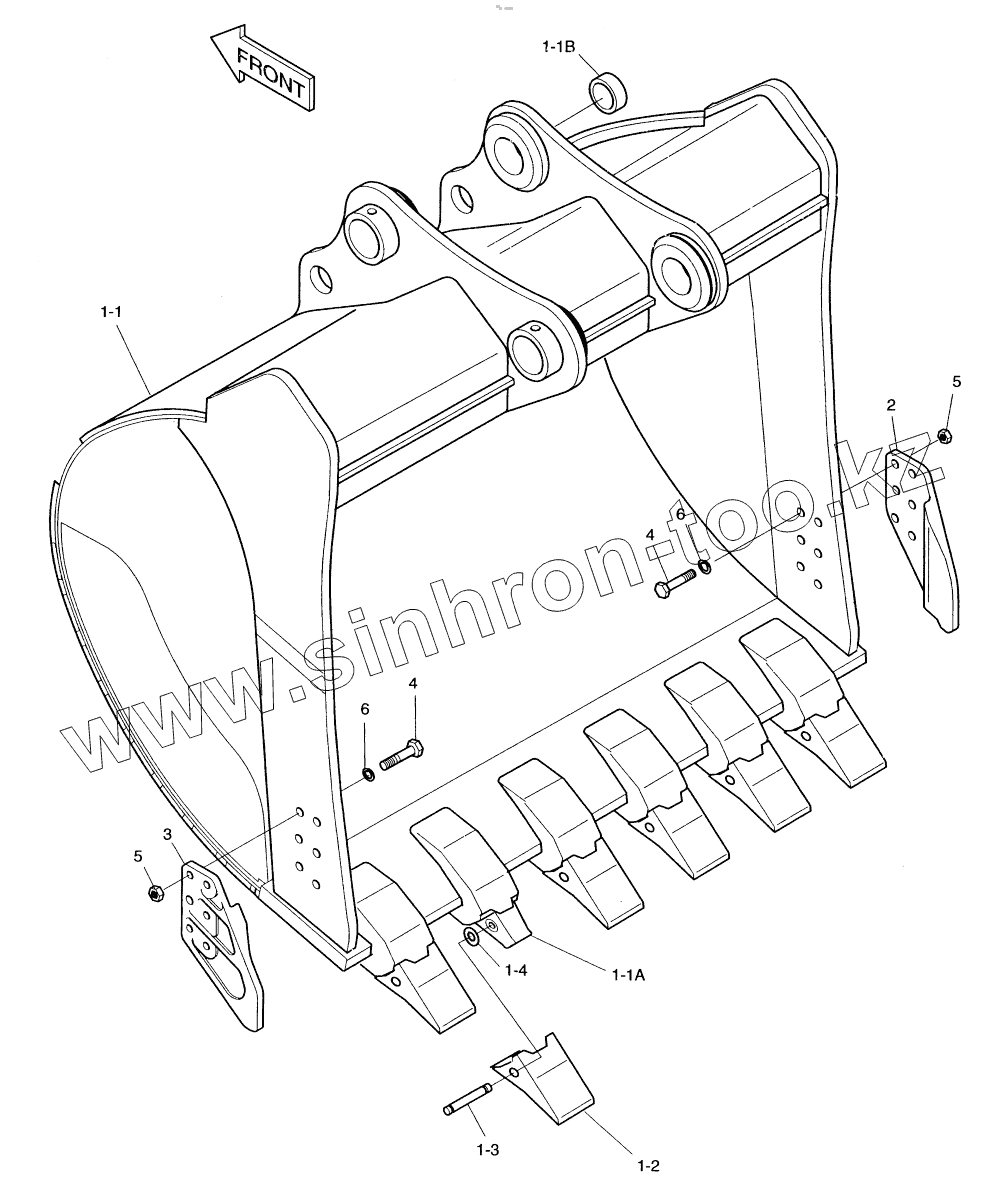

Каталог запасных частей к технике: Doosan S500LC-V. BUCKET - 3.2m (88") - SIDE PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
704-00042А
704-00042А
1-1
1-1А
1-1В
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
704-00042А 704-00042А BUCKET ASSY -3.2m3
1 704-00036А BUCKET SUB ASSY
1-1 BUCKET Bucket
1-1А 2713-1273 ADAPTER, TOOTH
1-1В 2110-1413 BUSH
1-2 713-00028 POINT, TOOTH
1-3 2705-1034 PIN,LOCKING
1-4 2114-1931 WASHER,LOCKING
2 2713-1240 CUTTER, SIDE
3 2713-1241 CUTTER, SIDE
4 S0575061 BOLT
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
