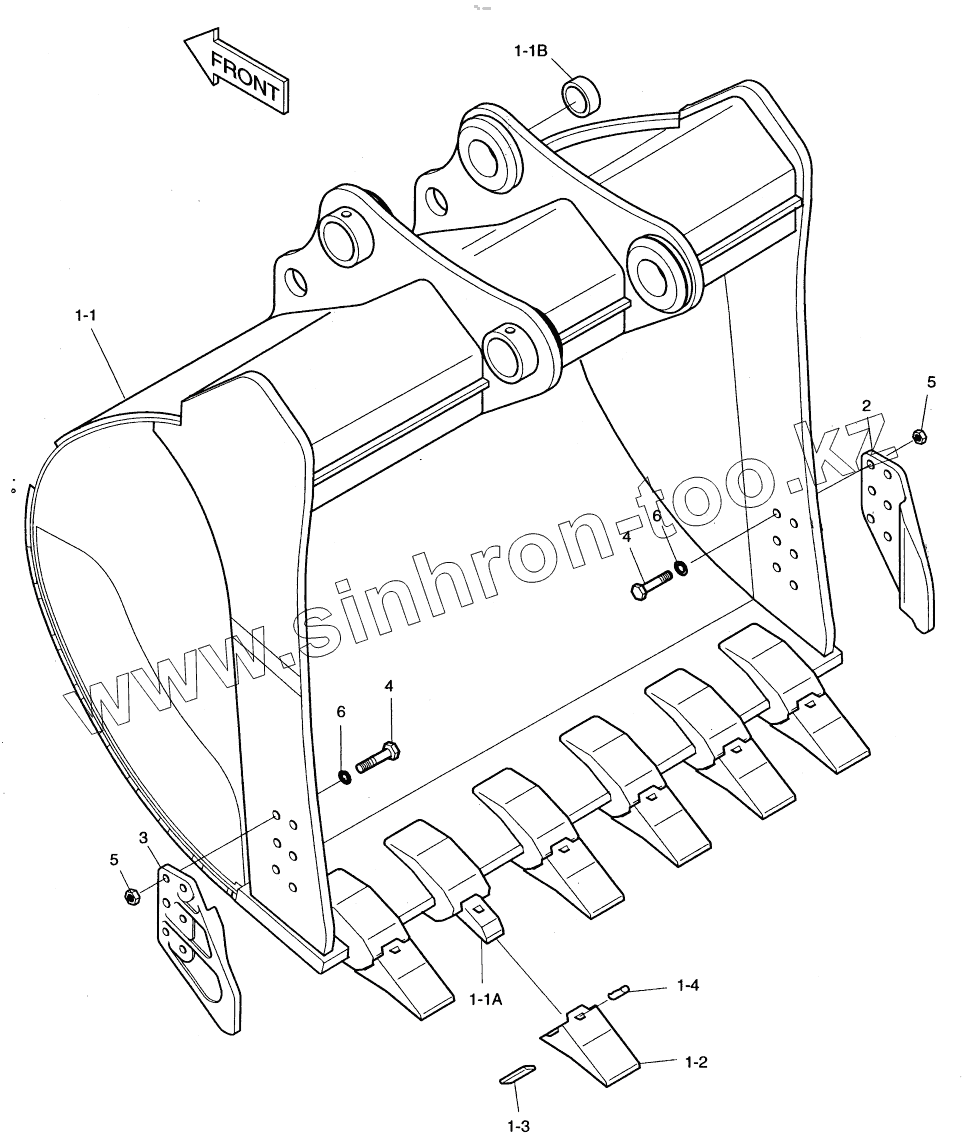

Каталог запасных частей к технике: Doosan S500LC-V. BUCKET - 2.55m (72") - VERTICAL PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
704-00155
704-00155
1-1
1-1А
1-1В
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
704-00155 704-00155 BUCKET ASSY
1 704-00156 BUCKET SUB ASSY
1-1 BUCKET Bucket
1-1А 2713-6082 ADAPTER, TOOTH
1-1В 2110-1413 BUSH
1-2 2713-9063 POINT, TOOTH
1-3 2705-6037 PIN, LOCKING
1-4 2705-6038 PIN, RUBBER
2 2713-1240 CUTTER, SIDE
3 2713-1241 CUTTER, SIDE
4 S0575061 BOLT
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
