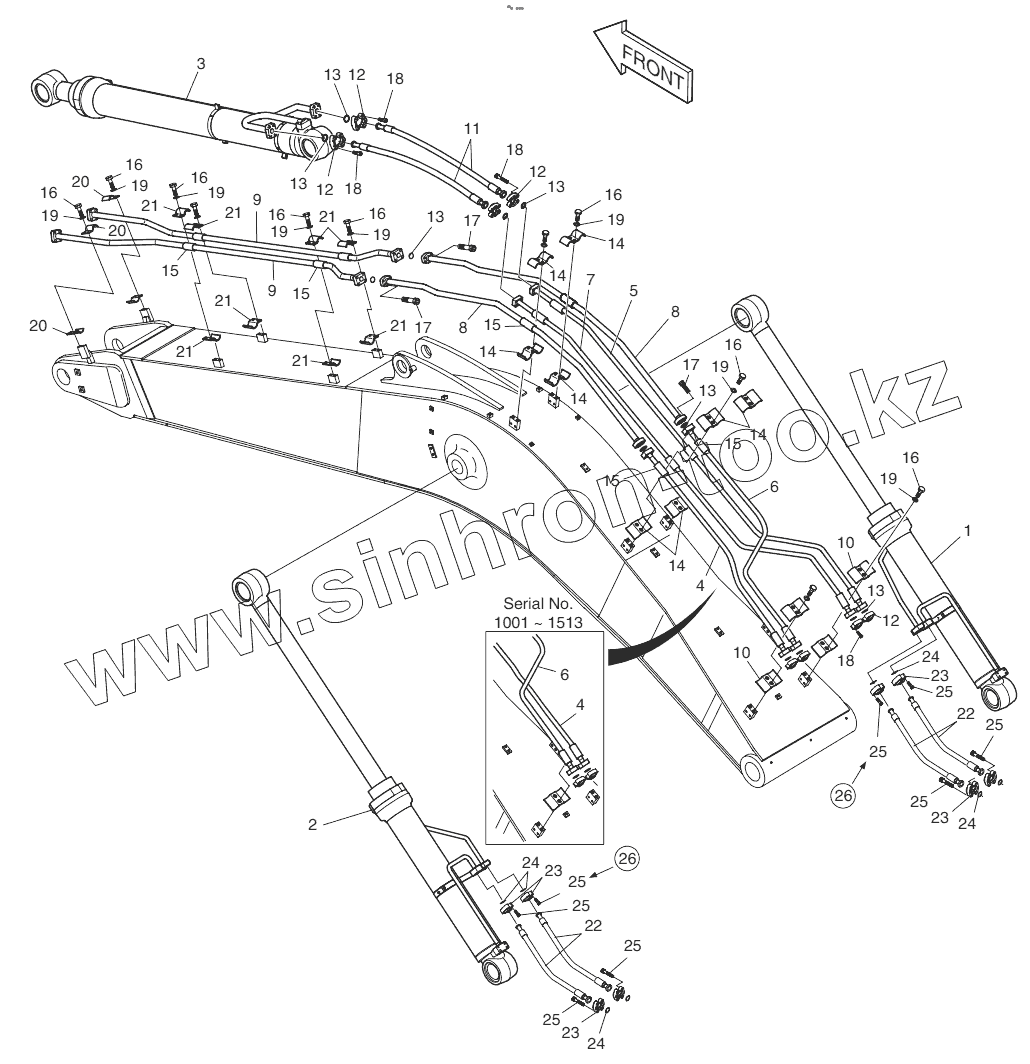

Каталог запасных частей к технике: Doosan S500LC-V. BOOM PIPING - HEAVY DUTY
140-01574А
140-01574А
140-01576А
140-01576А
1
2
3
4
4
5
6
6
7
8
8
9
9
10
10
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
21
21
21
21
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1008809А | К1008809А | BOOM PIPING-HEAVY DUTY | |
| 140-01574А | 140-01574А | PIPE | |
| 140-01576А | 140-01576А | PIPE | |
| К1008809 | К1008809 | BOOM PIPING-HEAVY DUTY | |
| 1 | 440-00286 | CYLINDER, BOOM (R.H) | |
| 2 | 440-00287 | CYLINDER, BOOM (L.H) | |
| 3 | К1008810 | CYLINDER, ARM | |
| 4 | К1004647 | PIPE, BUCKET | |
| 5 | К1001347 | PIPE, ARM | |
| 6 | К1004648 | PIPE, BUCKET | |
| 7 | К1001348 | PIPE, ARM | |
| 8 | К1001349 | PIPE, BUCKET | |
| 9 | К1006262 | PIPE, BUCKET | |
| 10 | К1004002 | CLAMP | |
| 11 | 2184-1081D104 | HOSE | |
| 12 | 2181-9086 | Flange | |
| 13 | 2180-1026D23 | O-ring | |
| 14 | К1003999 | CLAMP, PIPE | |
| 15 | 161-00280 | RUBBER | |
| 16 | S0562766 | BOLT | |
| 17 | S2218766 | BOLT | |
| 18 | S2218666 | Bolt | |
| 19 | S5102803 | Washer | |
| 20 | К1004000 | CLAMP | |
| 21 | К1004001 | CLAMP | |
| 22 | DS2038132 | HOSE-1070L | |
| 23 | 2181-9081 | FLANGE;SPLIT | |
| 24 | 2180-1026D19 | O-RING | |
| 25 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 25 | S2215466 | BOLT;SOCKET | |
| 26 | S2215666 | BOLT, SOCKET |
