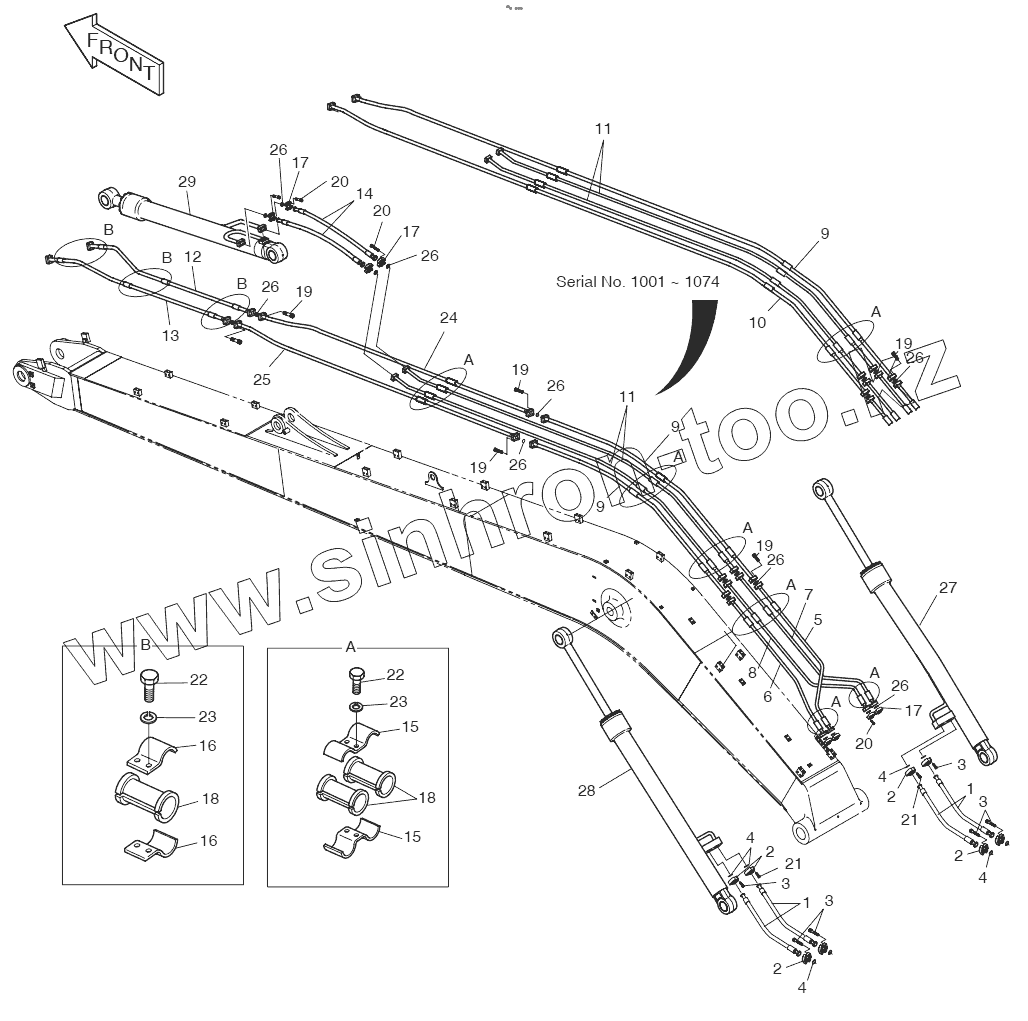

Каталог запасных частей к технике: Doosan S500LC-V. BOOM PIPING - 9.0m
400-00971
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
9
9
9
9
9
9
9
10
11
11
12
13
14
15
15
16
16
17
17
17
18
18
19
19
19
19
19
19
19
19
19
19
20
20
20
21
21
22
22
23
23
24
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00971 | 400-00971 | BOOM PIPING-9.0m | |
| 1 | DS2038132 | HOSE-1070L | |
| 2 | 2181-9081 | FLANGE;SPLIT | |
| 3 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 4 | 2180-1026D19 | O-RING | |
| 5 | 140-00855В | PIPE | |
| 6 | 140-00885В | PIPE | |
| 7 | 140-01247 | PIPE | |
| 8 | 140-01248 | PIPE | |
| 9 | 140-01249А | PIPE | |
| 9 | 140-01249 | PIPE | |
| 10 | 140-01250 | PIPE | |
| 11 | 140-01251 | PIPE | |
| 12 | 140-00859 | PIPE | |
| 13 | 140-00860 | PIPE | |
| 14 | DS2038126 | HOSE | |
| 15 | 124-00205А | CLAMP, PIPE | |
| 16 | 124-00219 | CLAMP, PIPE | |
| 17 | 2181-9086 | Flange | |
| 18 | 161-00280 | RUBBER | |
| 19 | S2218766 | BOLT | |
| 19 | S2218766 | BOLT | |
| 20 | S2218666 | Bolt | |
| 21 | S2215666 | BOLT, SOCKET | |
| 22 | S0562766 | BOLT | |
| 23 | S5102803 | Washer | |
| 24 | 140-01378 | PIPE | |
| 25 | 140-01379 | PIPE | |
| 26 | 2180-1026D23 | O-ring | |
| 26 | 2180-1026D23 | O-ring | |
| 27 | 440-00286 | CYLINDER, BOOM (R.H) | |
| 27 | 440-00286А | CYLINDER, BOOM (R.H) | |
| 28 | 440-00287 | CYLINDER, BOOM (L.H) | |
| 28 | 440-00287А | CYLINDER, BOOM (L.H) | |
| 29 | 440-00015А | CYLINDER, ARM | |
| 29 | 440-00015В | CYLINDER, ARM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
