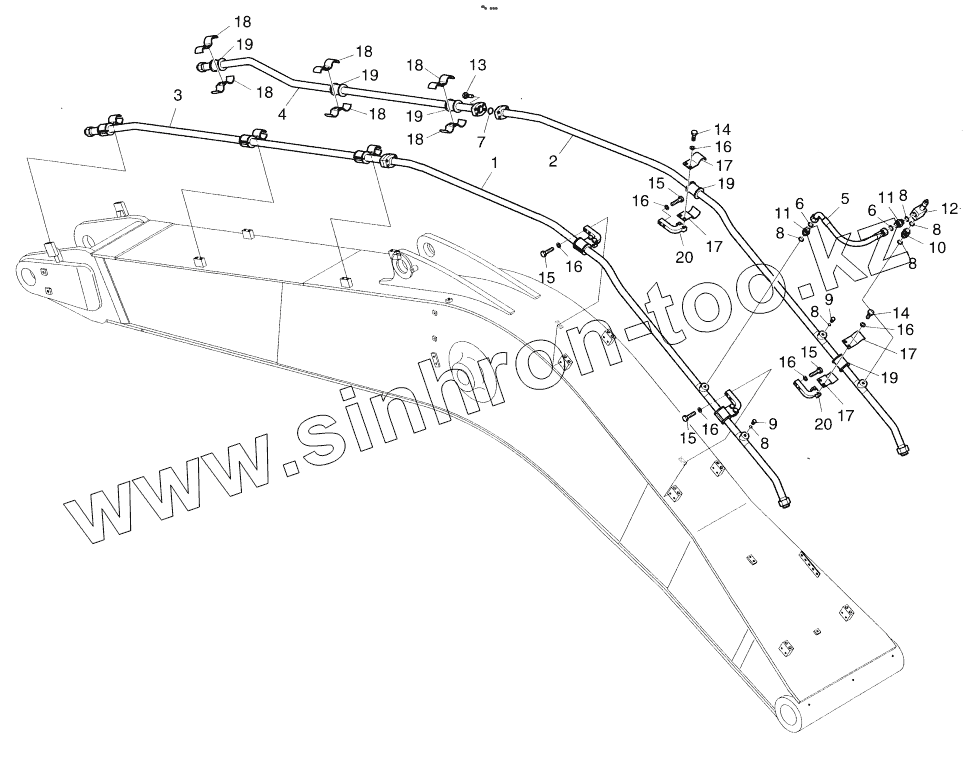

Каталог запасных частей к технике: Doosan S500LC-V. BOOM PIPING - 6.3m ONE & TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
8
8
8
9
9
10
11
11
12
12
13
14
14
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
18
18
18
18
18
19
19
19
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
400-00998А 400-00998А BOOM PIPING-ONE & TWO WAY
1 140-01229 PIPE
2 140-01230 PIPE
3 140-01173 PIPE
4 140-01174 PIPE
5 2184-1197D180 HOSE-900L
6 S8030161 O-RING
7 2180-1026D23 O-ring
8 S8000291 O-RING
9 2181-1950D9 PLUG PFO1
10 2181-2818 ADAPTER;SP
11 2181-4133D6 ADAPTER PFO1-UNF1 7/16
12 2420-9627А VALVE, RELIEF
12 2420-9627В VALVE, RELIEF
13 S2218766 BOLT
14 S0562766 BOLT
15 S0563166 BOLT
16 S5102803 Washer
17 124-00219 CLAMP, PIPE
18 124-00205А CLAMP, PIPE
19 161-00280 RUBBER
20 195-01920 BRACKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
