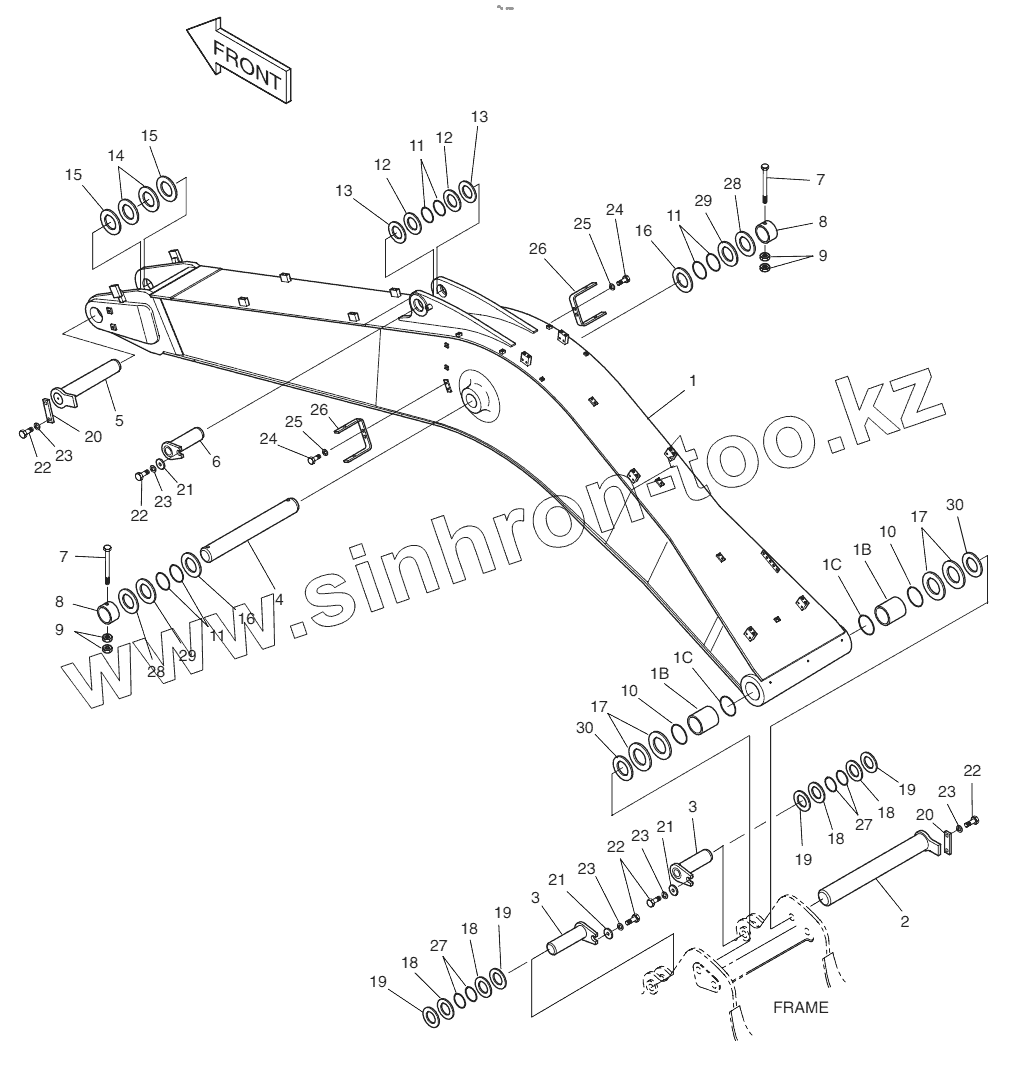

Каталог запасных частей к технике: Doosan S500LC-V. BOOM - 7.1m
701-00349
701-00502
701-00502А
1
1
1
1В
1В
1С
1С
2
3
3
2123-2048С
2123-2048С
4
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
21
21
22
22
22
22
23
23
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00349 | 701-00349 | BOOM ASSY | |
| 701-00502 | 701-00502 | BOOM ASSY | |
| 701-00502А | 701-00502А | BOOM ASSY | |
| 1 | 701-00350А | BOOM SUB ASSY | |
| 1 | 701-00503 | BOOM SUB ASSY | |
| 1 | 701-00503А | BOOM SUB ASSY | |
| 1В | 110-00192 | BUSHING | |
| 1С | 2180-1106BD19 | SEAL, DUST | |
| 2 | 123-00020А | PIN | |
| 3 | 2123-2048А | PIN | |
| 2123-2048С | 2123-2048С | PIN | |
| 4 | 123-00022 | PIN | |
| 5 | 2123-2046G | PIN | |
| 6 | 2123-2049А | PIN | |
| 7 | S0572166 | BOLT M20X25X200 | |
| 8 | 2116-1548 | STOPPER | |
| 9 | S4013133 | Nut | |
| 10 | 2180-1106BD19 | SEAL, DUST | |
| 11 | 2180-1106BD18 | SEAL, DUST | |
| 12 | 2114-1059D43 | SHIM | |
| 13 | 2114-1059D42 | SHIM | |
| 14 | 2114-1059D193 | SHIM | |
| 15 | 2114-1059D192 | SHIM | |
| 16 | 2114-1059D50 | SHIM | |
| 17 | 2114-1059D223 | SHIM | |
| 18 | 2114-1059D203 | SHIM | |
| 19 | 2114-1059D202 | SHIM | |
| 20 | 2191-2205D6 | PLATE, STOPPER | |
| 21 | 2116-1060D5 | STOPPER | |
| 22 | S0521456 | Bolt | |
| 23 | S5102903 | WASHER;SPRING | |
| 24 | S0515053 | BOLT M12X1.75X25 | |
| 25 | S5102703 | WASHER;SPRING M10 | |
| 26 | 2195-3793 | BRACKET | |
| 27 | 2180-1106BD15 | SEAL, DUST | |
| 28 | 2114-1059D261 | SHIM | |
| 29 | 2114-1059D262 | SHIM | |
| 30 | DS7701358 | SHIM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
