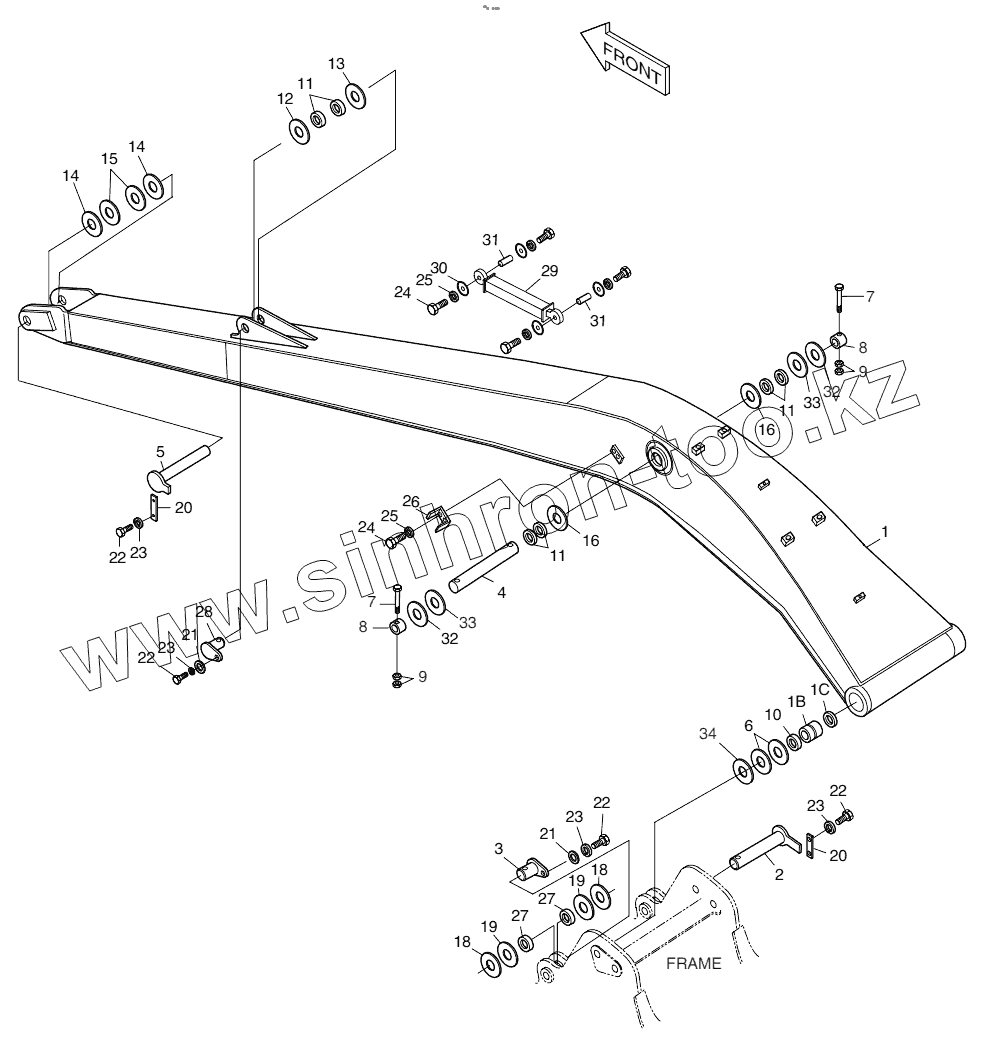

Каталог запасных частей к технике: Doosan S500LC-V. BOOM - 11.0m

Тип техники

Марка

Модель

Схема

701-00453

1

1В

1С

2

3

3

4

5

6

7

7

7

7

8

8

9

9

10

11

11

11

12

13

14

14

15

16

16

18

18

19

19

20

20

21

21

22

22

22

22

23

23

23

23

24

24

25

25

26

27

27

28

29

30

31

31

32

32

33

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
701-00453	701-00453		BOOM ASSY
1	701-00454		BOOM SUB ASSY -11m
1В	110-00192		BUSHING
1С	2180-1106BD19		SEAL, DUST
2	123-00020А		PIN
3	2123-2048А		PIN
3	2123-2048C		PIN
4	123-00022		PIN
5	2123-2046G		PIN
6	2114-1059D223		SHIM
7	S0572161		BOLT M20X2.0X200
7	S0572166		BOLT M20X25X200
8	2116-1548		STOPPER
9	S4013133		Nut
10	2180-1106BD19		SEAL, DUST
11	2180-1106BD18		SEAL, DUST
12	2114-1059D43		SHIM
13	2114-1059D42		SHIM
14	2114-1059D193		SHIM
15	2114-1059D192		SHIM
16	2114-1059D50		SHIM
18	2114-1059D203		SHIM
19	2114-1059D202		SHIM
20	2191-2205D6		PLATE, STOPPER
21	2116-1060D5		STOPPER
22	S0521456		Bolt
23	S5102903		WASHER;SPRING
24	S0515053		BOLT M12X1.75X25
25	S5102703		WASHER;SPRING M10
26	2195-3793		BRACKET
27	2180-1106BD15		SEAL, DUST
28	2123-2049А		PIN
29	2312-1005А		ROD, TIE
30	2116-1472А		PLATE, STOPPER
31	2123-1915А		PIN
32	2114-1059D261		SHIM
33	2114-1059D262		SHIM
34	DS7701358		SHIM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
