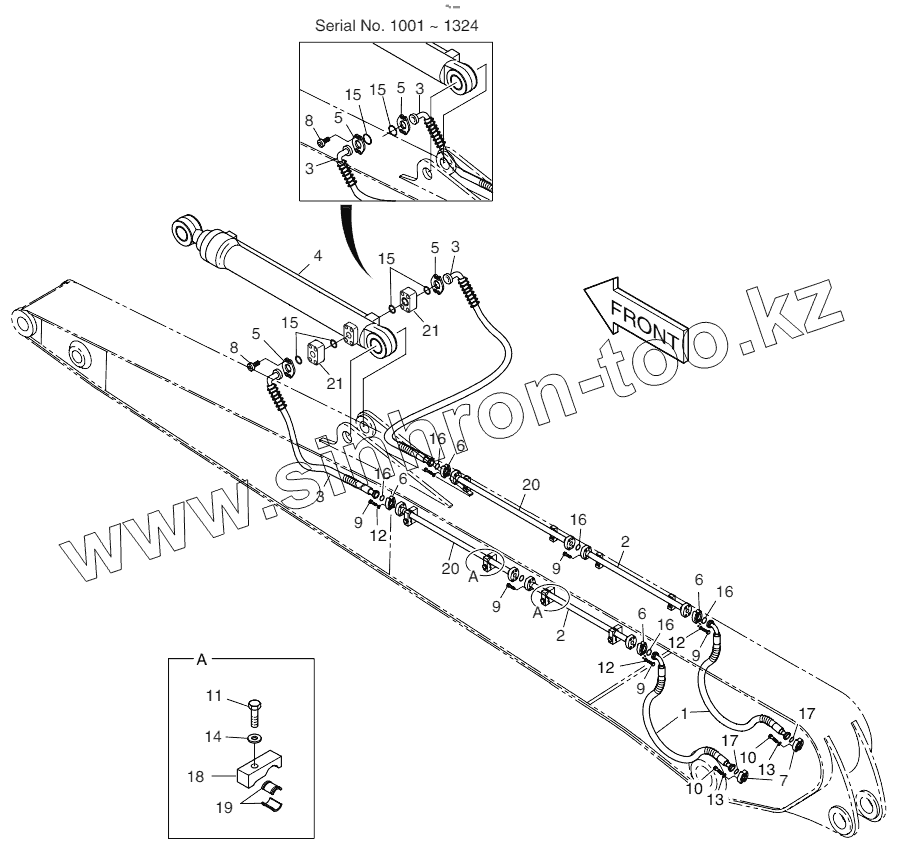

Каталог запасных частей к технике: Doosan S500LC-V. ARM PIPING - 8.0m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00187А
1
1
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
12
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
17
17
18
19
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
400-00187А 400-00187А ARM PIPING-8.0m
1 DS2040271 HOSE PF1 1/4-1600L
1 DS2040441 HOSE PF1 1/4-1950L
2 140-00106 PIPE
2 140-00106А PIPE
3 DS2040273 HOSE
3 DS2040379 HOSE
4 440-00059 Cylinder, bucket
4 440-00059А CYLINDER, BUCKET
5 2181-9079 FLANGE
6 2181-9081 FLANGE;SPLIT
7 2181-9086 Flange
8 S2212366 BOLT M10X1.5X35
8 S2213066 BOLT;SOCKET M10X1.5X70
9 S2215366 BOLT;SOCKET M12X1.75X35
9 S2215666 BOLT, SOCKET
10 S2218766 BOLT
11 S0565666 Bolt
12 S5110703 Washer
13 S5110803 WASHER
14 S5102903 WASHER;SPRING
15 2180-1026D2 O-RING
15 2180-1026D2 O-RING
16 2180-1026D19 O-RING
17 2180-1026D23 O-ring
18 2124-1586А CLAMP, PIPE
19 161-00102 RUBBER
20 140-00790 PIPE
21 423-00032 BLOCK, SPACER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
