Каталог запасных частей к технике: Doosan S500LC-V. ARM PIPING - 2.9m ONE & TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
8
8
8
8
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
16
16
16
16
17

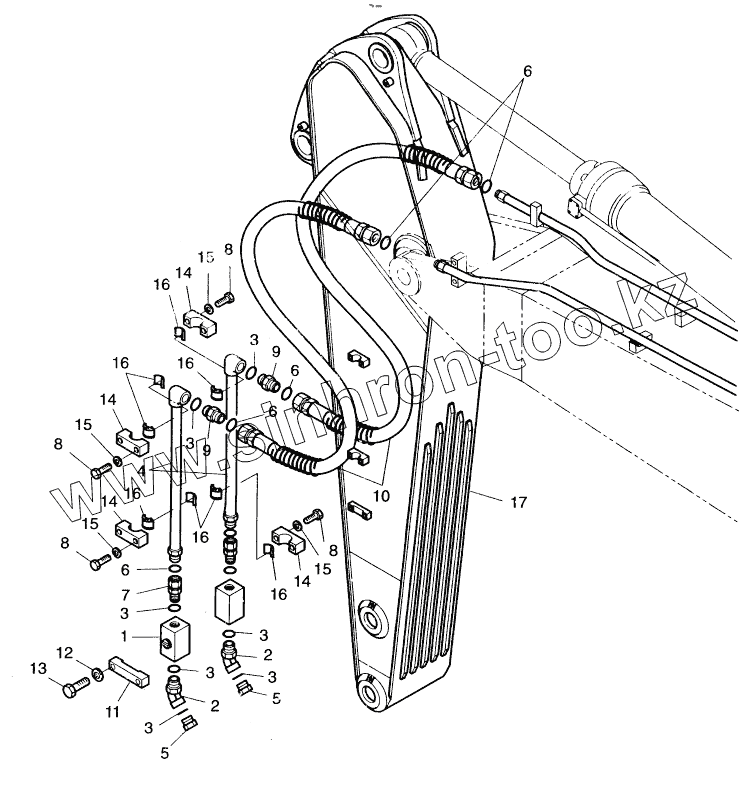

Позиция на иллюстрации Заводской номер детали Название детали
400-00999 400-00999 ARM PIPiNG-2.9m
1 2420-9631А VALVE, STOP
2 2181-2816D3 Elbow
3 S8000381 O-ring
4 140-00040 PIPE
5 2181-2817D3 Cap
6 2180-1026D37 O-ring
7 2181-2566D9 Adapter
8 S0560953 BOLT M12X1.75X60
9 2181-4133D35 Adapter
10 2184-1196D83 Hose
11 124-00170 Clamp
12 S5102903 WASHER;SPRING
13 S0566053 Bolt
14 2124-1693 Clamp, pipe
15 S5102703 WASHER;SPRING M10
16 2161-2505 Rubber
17 701-00436 ARM, WELDMENT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
