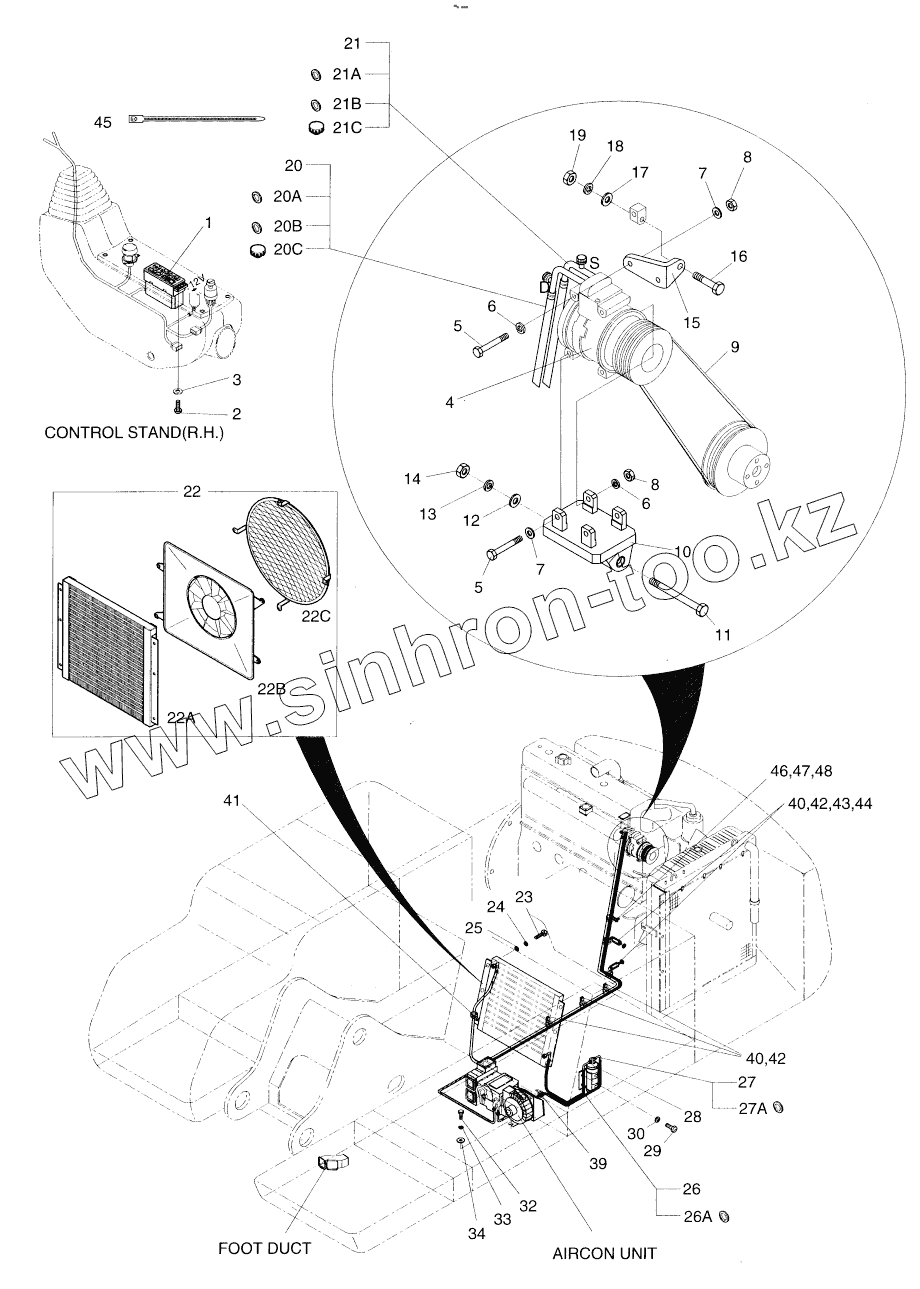

Каталог запасных частей к технике: Doosan S500LC-V. AIR CONDITIONER (1)
920-00069
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20А
20В
20С
21
21А
21В
21С
22
22А
22В
22С
23
24
25
26
26А
27
27A
28
29
30
32
33
34
39
40
40
41
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-00069 | 920-00069 | COOLER & HEATER | |
| 1 | 543-00049 | PANEL;AIRCON CONTROL | |
| 2 | S3450583 | SCREW M4X0.7X12 | |
| 3 | S5000113 | WASHER;PLAIN M4 | |
| 4 | 2208-601ЗВ | COMPRESSOR 4PK | |
| 5 | S0557453 | BOLT | |
| 6 | S5102503 | WASHER;SPRING | |
| 7 | S5010513 | WASHER;PLAIN M8 | |
| 8 | S4012533 | NUT M8X1.25 | |
| 9 | 2106-1019D2 | V-BELT | |
| 10 | 195-01543 | BRACKET, COMPRESSOR | |
| 11 | S0560361 | BOLT | |
| 12 | S5010613 | WASHER;PLAIN | |
| 13 | S5102603 | WASHER;SPRING M10 | |
| 14 | S4012633 | NUT M10X1.5 | |
| 15 | 2197-2079 | BRACKET, CONDENSER | |
| 16 | S0560853 | BOLT M12X1.75X55 | |
| 17 | S5010713 | WASHER;PLAIN | |
| 18 | S5102703 | WASHER;SPRING M10 | |
| 19 | S4012733 | NUT M12 | |
| 20 | 185-00294 | HOSE | |
| 20А | 2180-6089 | O-RING(COMP) | |
| 20В | 2180-6088 | O-ring | |
| 20С | 1.161-00018 | CAP;CHECK PORT(H) | |
| 21 | 185-00276А | HOSE, SUCTION-3750L | |
| 21А | 2180-6086 | O-RING(COMP) | |
| 21В | 2180-6087 | O-RING(EVA) | |
| 21С | 1.161-00019 | CAP;CHECK PORT(L) | |
| 22 | 2520-6004 | CONDENSER ASS'Y | |
| 22А | 2520-6005 | CONDENSER CORE | |
| 22В | 2538-6018 | MOTOR;CONDENSER | |
| 22С | 2520-6006 | NET;CONDENSER | |
| 23 | S0512053 | BOLT M10X1.5X25 | |
| 24 | S5102603 | WASHER;SPRING M10 | |
| 25 | S5010613 | WASHER;PLAIN | |
| 26 | 2185-1697D1 | Hose, liquid | |
| 26А | 2180-6090 | O-RING | |
| 27 | 2185-1698D1 | HOSE;LIQUID(2) | |
| 27A | 2180-6090 | O-RING | |
| 28 | 2204-6039А | RECEIVER DRIER | |
| 29 | S0508653 | BOLT M8X1.25X16 | |
| 30 | S5102503 | WASHER;SPRING | |
| 32 | S0509053 | BOLT M8X1.25X25 | |
| 33 | S5102503 | WASHER;SPRING | |
| 34 | 2114-1058D29 | WASHER | |
| 39 | 124-00208D3 | CLIP D20/M8 | |
| 40 | 124-00208D7 | CLIP;BAND | |
| 41 | 2124-1353D4 | CLAMP | |
| 42 | 120-00276 | BOLT M8X1.25X12 | |
| 43 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 44 | S5102503 | WASHER;SPRING | |
| 45 | 2124-1622D3 | CLIP;BAND (280L) | |
| 46 | 2124-1353D18 | Clip | |
| 47 | S0512053 | BOLT M10X1.5X25 | |
| 48 | S5102603 | WASHER;SPRING M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
