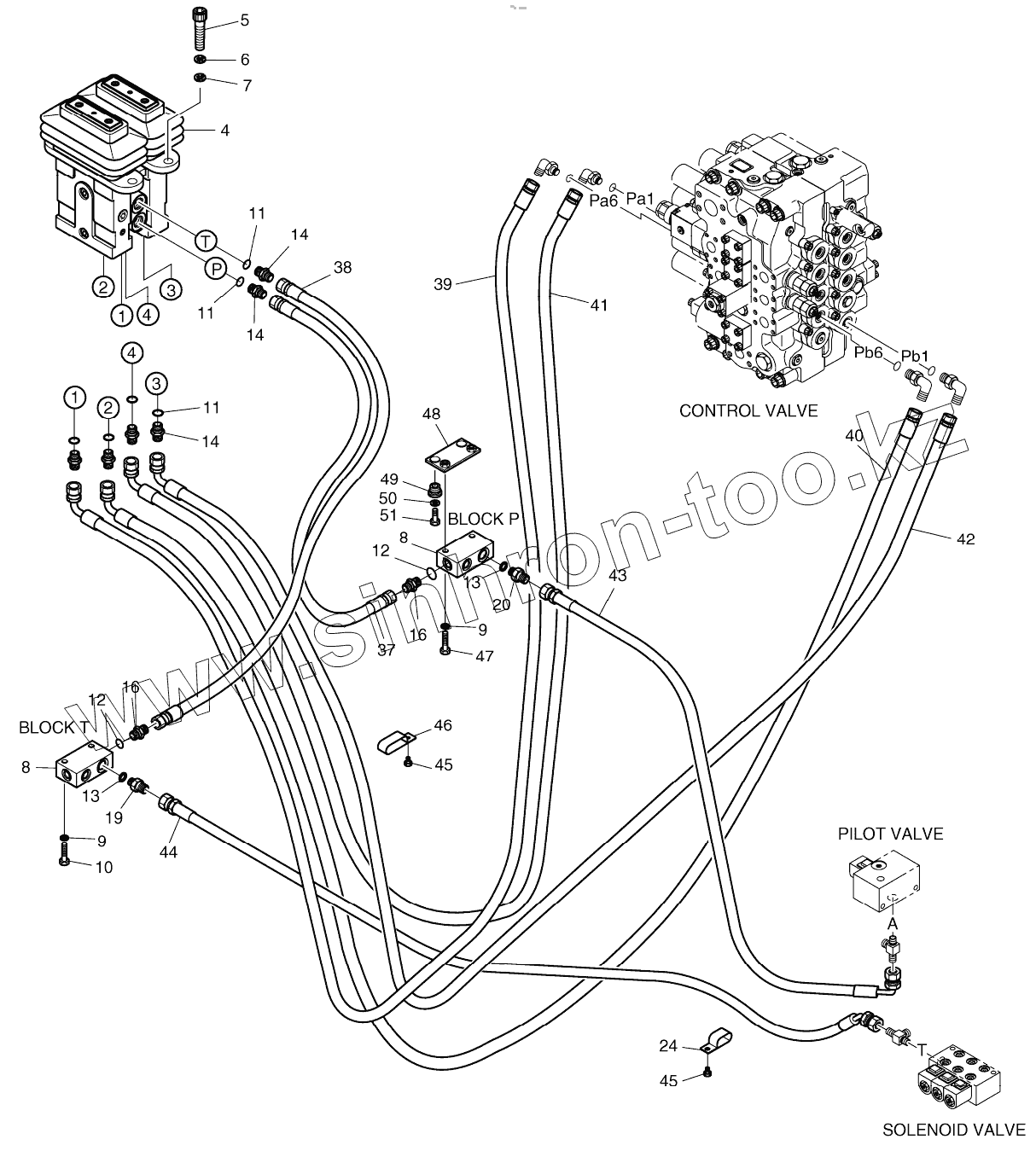

Каталог запасных частей к технике: Doosan S340LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00812C
400-00812C
4
5
6
7
8
8
9
9
10
11
11
11
12
12
13
13
14
14
14
16
16
19
20
24
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
400-00812C 400-00812C PILOT PIPING, CABIN SUB.
4 420-00030 PEDAL VALVE
5 S2212266 BOLT;SOCKET M10X1.5X30
6 S5110603 WASHER;SPRING
7 S5010613 WASHER;PLAIN
8 2423-1470 BLOCK
9 S5102603 WASHER;SPRING M10
10 S0558653 BOLT M10X1.5X55
11 S8000111 O-RING
12 S8000141 O-RING
13 S8000181 O-RING
14 2181-1126D14 ADAPTER;S PFO-PF1/4
16 2181-1126D36 ADAPTER PFO3/8-PF1/4
19 2181-1126D6 ADAPTER
20 2471-1135 FILTER;ADAPTER
24 124-00209D4 Clip
37 2184-1045D42 HOSE PF1/4-420L
38 2184-1045D42 HOSE PF1/4-420L
39 DS2055650 Hose
40 DS2055739 HOSE PF1/4-3500L
41 DS2055739 HOSE PF1/4-3500L
42 DS2055650 Hose
43 2184-1036D187 Hose
44 DS2054238 Hose
45 120-00276 BOLT M8X1.25X12
46 124-00209D3 CLIP
47 S0558753 BOLT M10X1.5X60
48 621-02151 PLATE
49 198-00016 RUBBER
50 2114-1058D10 WASHER
51 S0512253 BOLT M10X1.5X30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
