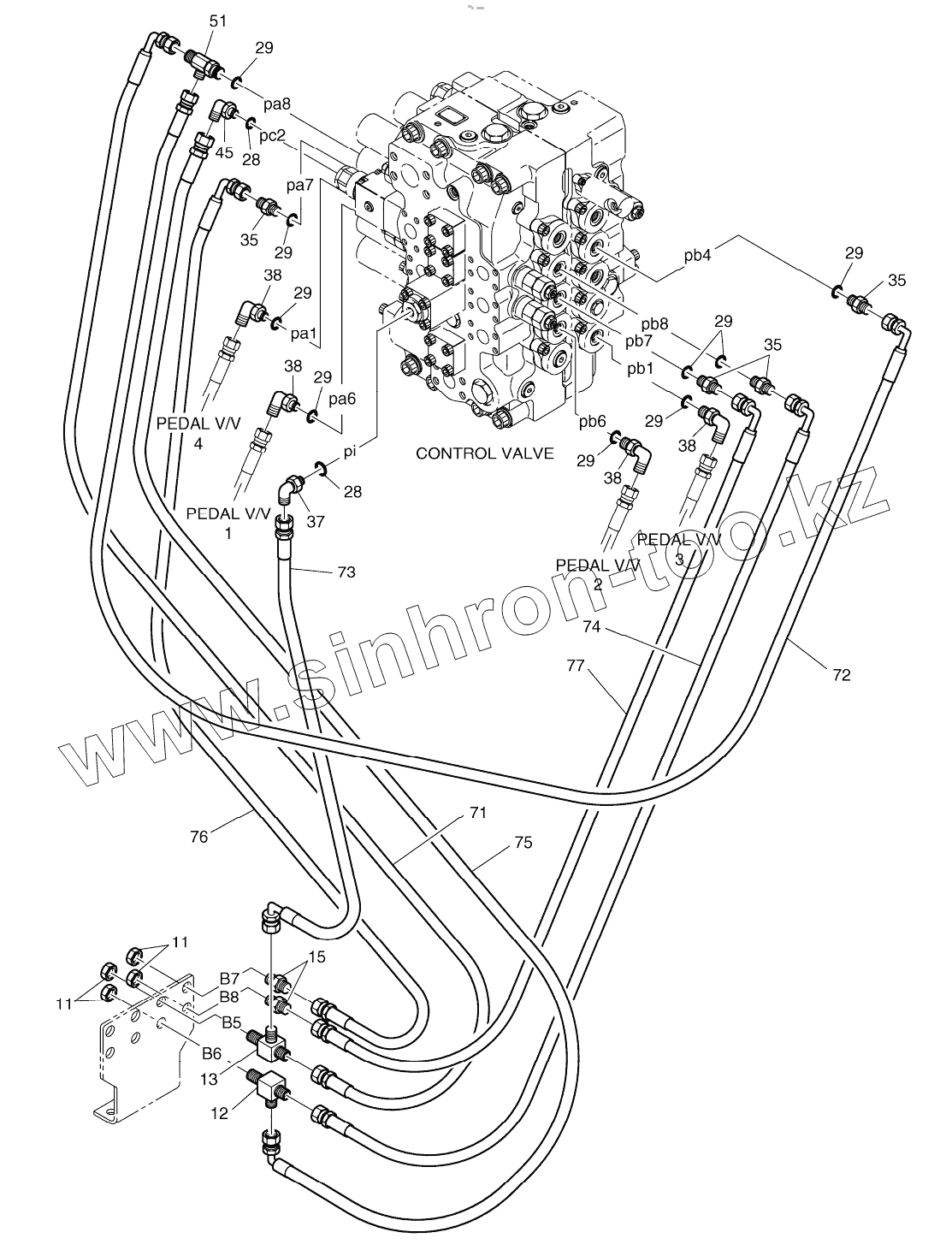

Каталог запасных частей к технике: Doosan S340LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
12
13
15
28
28
29
29
29
29
29
29
29
29
35
35
35
37
38
38
38
38
45
51
71
72
73
74
75
76
77
Позиция на иллюстрации Заводской номер детали Название детали
400-00777 400-00777 PILOT PIPING
11 121-00010D1 NUT
12 181-00086D2 TEE 3PF3/8
13 181-00086D1 TEE 2PF3/8-PF1/4
15 181-00078D1 ADAPTER 2PF3/8
28 S8000111 O-RING
29 S8000141 O-RING
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
37 2181-1702D4 ELBOW
38 2181-1702D10 ELBOW
45 2181-1702D3 ELBOW
51 2181-1951D16 TEE
71 2184-1046D275 HOSE PF3/8-1650L
72 DS2055736 HOSE PF3/8-1250L
73 2184-1046D91 HOSE PF1/4-1440L
74 DS2055676 Hose
75 DS2055676 Hose
76 2184-1046D291 Hose
77 2184-1046D123 HOSE PF3/8-1500L
