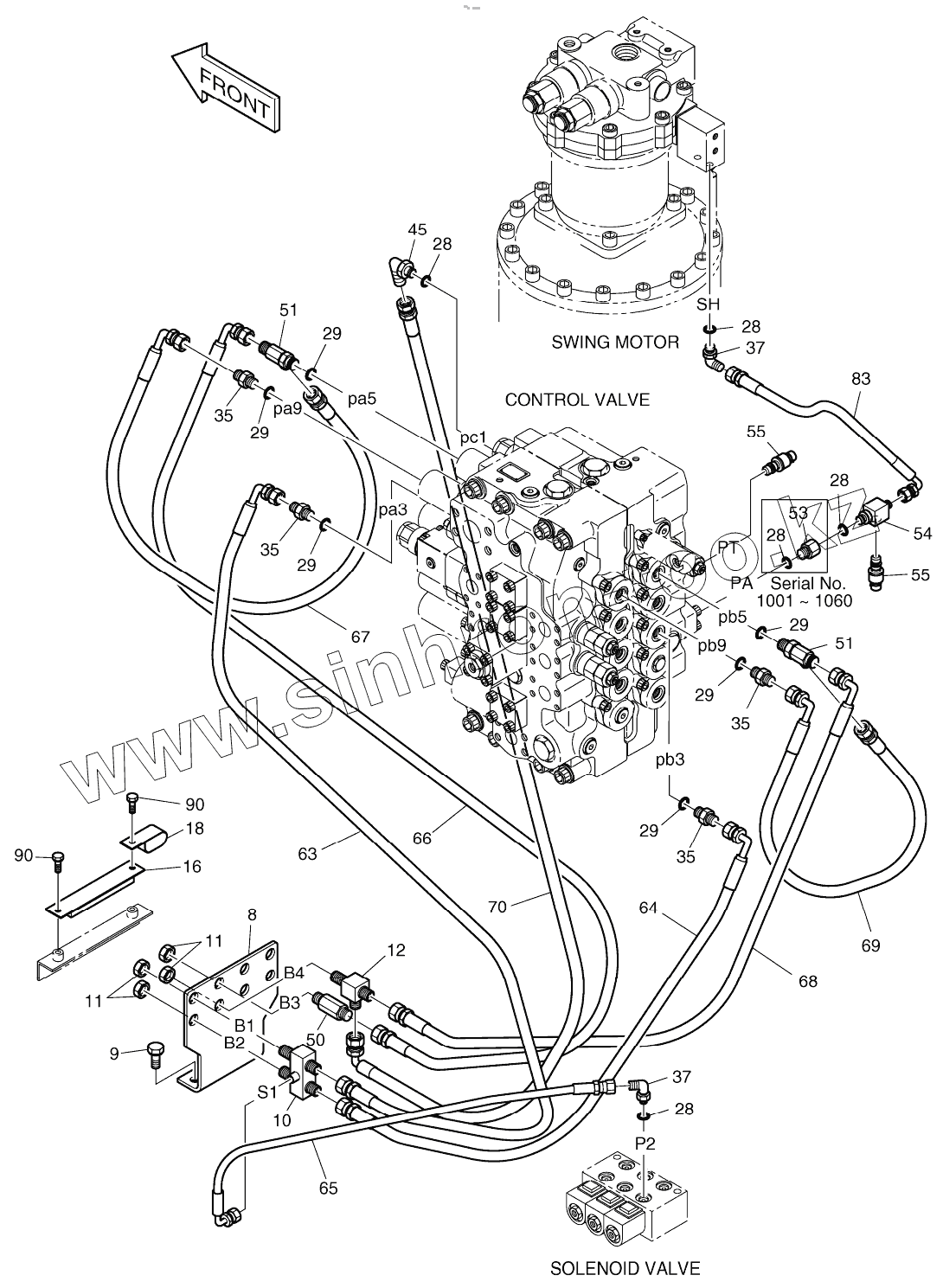

Каталог запасных частей к технике: Doosan S340LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
9
10
11
11
12
16
18
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
35
35
35
35
37
37
45
50
51
51
53
54
55
55
63
64
65
66
67
68
69
70
83
90
90
Позиция на иллюстрации Заводской номер детали Название детали
400-00777 400-00777 PILOT PIPING
8 195-01469A Bracket
9 2120-2196D8 Bolt
10 420-00307 VALVE;SHUTTLE BLOCK
11 121-00010D1 NUT
12 181-00086D2 TEE 3PF3/8
16 124-00187 CLAMP, HOSE
18 124-00209D4 Clip
28 S8000111 O-RING
28 S8000111 O-RING
29 S8000141 O-RING
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
37 2181-1702D4 ELBOW
45 2181-1702D3 ELBOW
50 420-00352D4 VALVE, SHOCKLESS
51 2181-1951D16 TEE
53 2181-2337D13 REDUCER
54 2181-2635 ADAPTER
55 2549-9112 SWITCH;PRESSURE
63 DS2055733 HOSE PF3/8-1750L
64 DS2055734 HOSE PF3/8-1700L
65 2184-1046D190 HOSE PF1/4-800L
66 2184-1046D284 HOSE PF3/8-1800L
67 DS2055548 HOSE PF3/8-1170L
68 DS2055733 HOSE PF3/8-1750L
69 2184-1046D213 Hose
70 DS2055735 Hose
83 2184-1046D126 HOSE
90 120-00276 BOLT M8X1.25X12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
