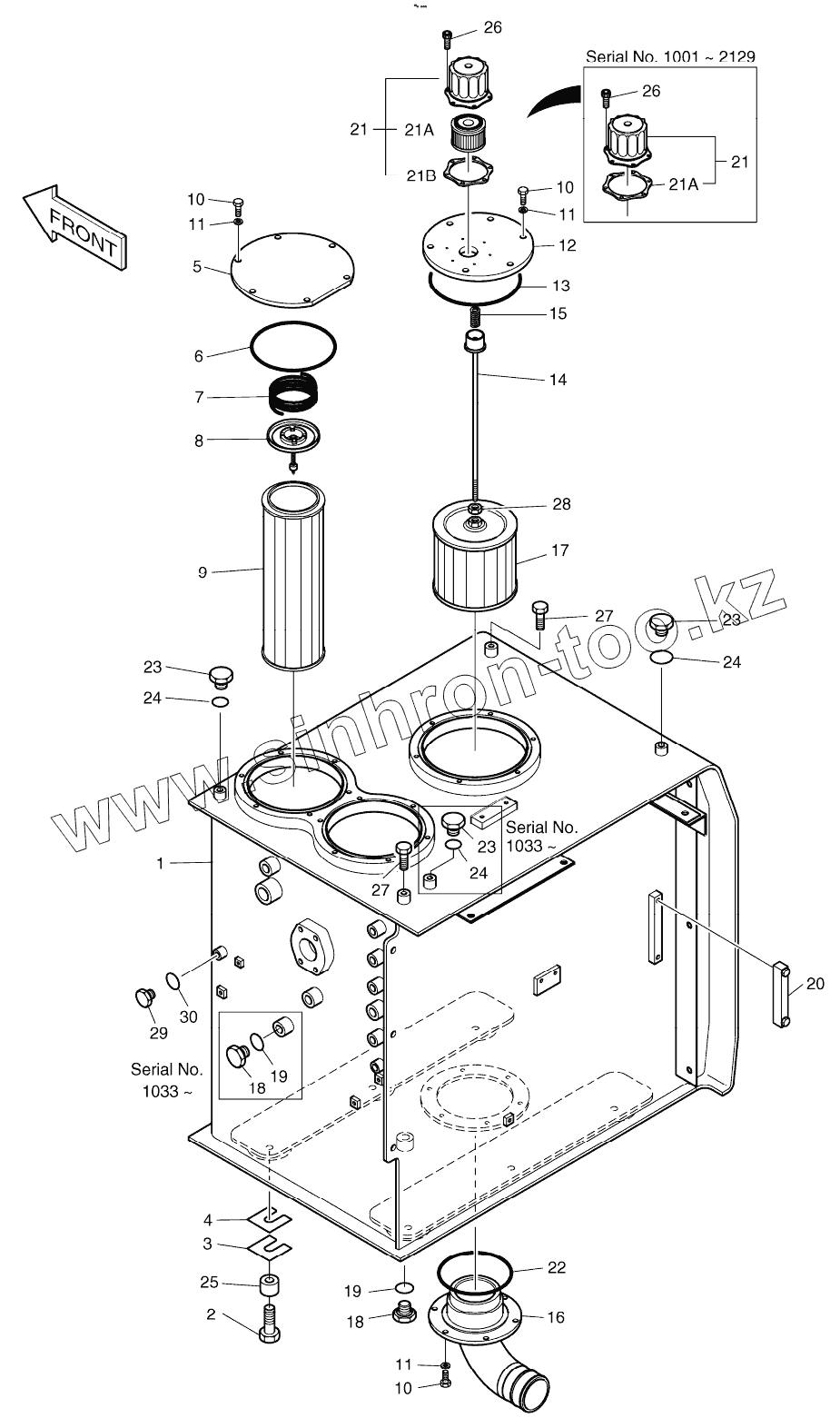

Каталог запасных частей к технике: Doosan S340LC-V. OIL TANK
470-00087C
470-00087C
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
18
18
18
19
19
19
19
20
21
21
21
21
21
21
21A
21A
21
21
21
21A
21A
21B
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
26
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 470-00087C | 470-00087C | OIL TANK ASSY | |
| 1 | 470-00086C | TANK, OIL | |
| 1 | 470-00086E | TANK, OIL | |
| 1 | 470-00086G | TANK, OIL | |
| 1 | 470-00086H | TANK, OIL | |
| 2 | S0565461 | BOLT M16X2.0X60 | |
| 3 | 114-00522 | SHIM | |
| 4 | 114-00523 | SHIM | |
| 5 | 2473-1085A | COVER | |
| 6 | S8012000 | O-RING | |
| 7 | 2129-1393 | SPRING | |
| 8 | 2426-1175 | VALVE;BY-PASS | |
| 9 | 2471-9051B | ELEMENT, FILTER | |
| 10 | S0512053 | BOLT M10X1.5X25 | |
| 11 | S5102603 | WASHER;SPRING M10 | |
| 12 | 2473-1087B | COVER, FLANGE | |
| 13 | S8012200 | O-RING | |
| 14 | 2136-1433 | ROD | |
| 15 | 2129-1008 | SPRING | |
| 16 | 140-00964 | PIPE, SUCTION | |
| 17 | 2471-9401A | FILTER,SUCTION | |
| 18 | 2181-1950D7 | PLUG PF1/2 | |
| 18 | 2181-1950D7 | PLUG PF1/2 | |
| 19 | S8000181 | O-RING | |
| 19 | S8000181 | O-RING | |
| 20 | 2119-1007 | GAUGE;LEVEL | |
| 21 | 422-00027 | Breather, air | |
| 21 | 422-00027A | BREATHER;AIR | |
| 21A | 180-00200 | PACKING | |
| 21 | K1012685A | Breather, air | |
| 21A | K1029257 | Element, air breather | |
| 21B | K9005662 | Gasket | |
| 22 | S8011650 | O-RING | |
| 23 | 2181-1890D2 | PLUG PT1/4 | |
| 23 | 2181-1890D2 | PLUG PT1/4 | |
| 23 | 2181-1950D1 | PLUG | |
| 24 | S8000111 | O-RING | |
| 24 | S8000111 | O-RING | |
| 25 | 114-00425 | Spacer | |
| 26 | 2120-2166D41 | BOLT;SOCKET M5X0.8X8 | |
| 27 | S0514653 | BOLT M12X1.75X16 | |
| 28 | S4012633 | NUT M10X1.5 | |
| 29 | 2181-2667 | PLUG | |
| 30 | S8180221 | PACKING |
