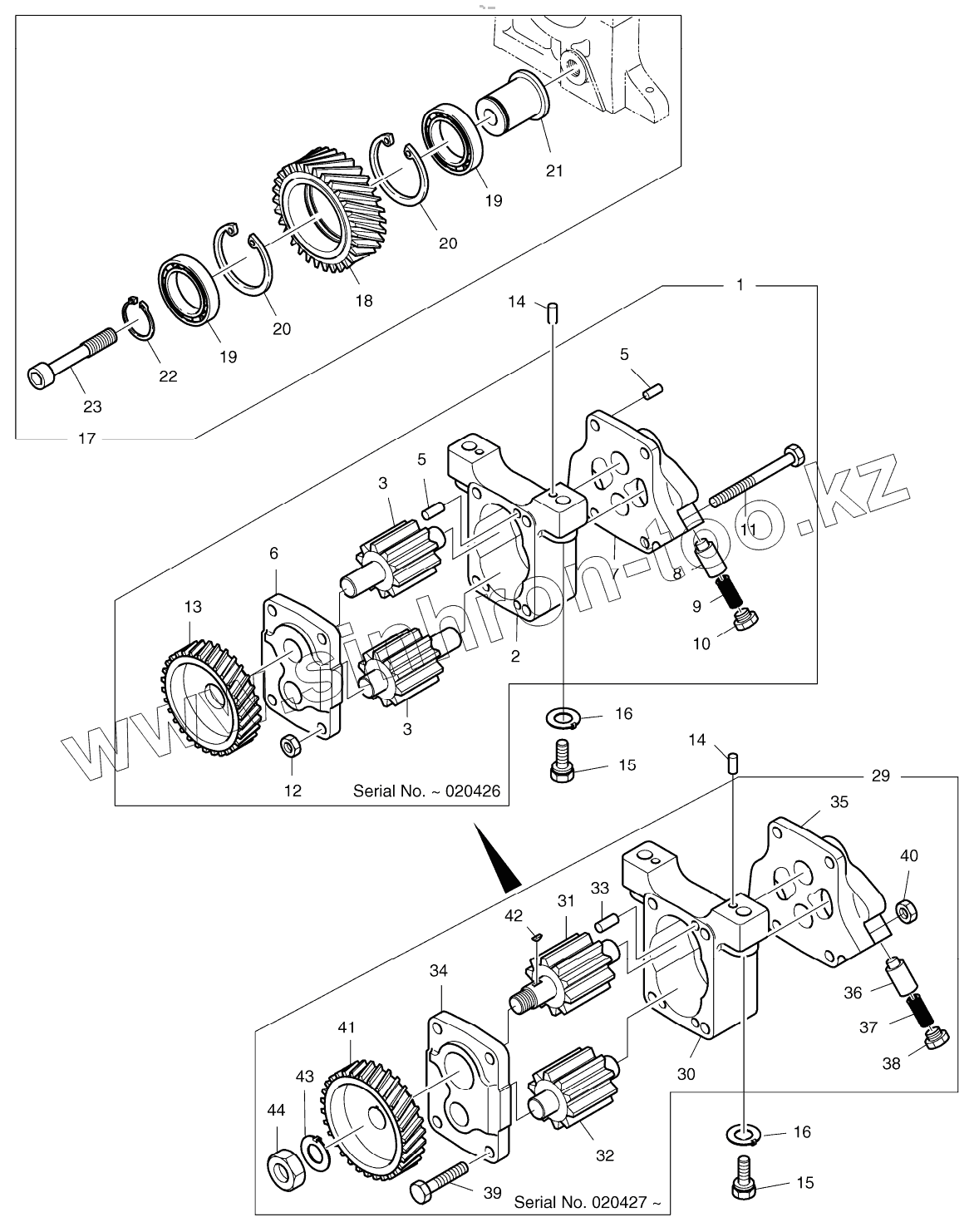

Каталог запасных частей к технике: Doosan S340LC-V. OIL PUMP
1
2
3
3
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
20
21
22
23
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65.05100-6051 | OIL PUMP ASSY | |
| 2 | 65.05102-0021 | HOUSING | |
| 3 | 65.05104-5009 | GEAR, OIL PUMP | |
| 5 | 06.22022-0909 | PIN DOWEL 6M6X14 | |
| 6 | 65.05103-0028 | OIL PUMP COVER | |
| 7 | 65.05103-0029 | OIL PUMP COVER | |
| 8 | 65.05410-0007 | PLUNGER, VALVE | |
| 9 | 65.97601-0105 | SPRING, COMP. | |
| 10 | 65.90310-0104 | SCREW, PLUG | |
| 11 | 06.01013-9120 | BOLT | |
| 12 | 65.90510-0012 | NUT | |
| 13 | 65.05201-0010 | GEAR, OIL PUMP DRIVE | |
| 14 | 06.22022-0907 | Pin | |
| 15 | 06.01013-9215 | BOLT | |
| 16 | 65.90801-0018 | WASHER, LOCK | |
| 17 | 65.05200-6004A | IDLE GEAR MOUNTING | |
| 18 | 65.05204-0003A | GEAR, OIL PUMP IDLE | |
| 19 | 06.31420-0314 | BEARING, BALL | |
| 20 | 06.29020-0132 | Ring | |
| 21 | 65.05205-0018 | PIN, IDLE GEAR | |
| 22 | 06.29010-0125 | RING | |
| 23 | 65.90030-0009 | BOLT | |
| 29 | 65.05100-6044 | OIL PUMP ASSY | |
| 29 | 65.05100-6044A | OIL PUMP ASSY | |
| 30 | 65.05102-0021 | HOUSING | |
| 30 | 65.05102-0021A | HOUSING | |
| 31 | 65.05104-5007 | GEAR, OIL PUMP | |
| 32 | 65.05104-5006 | GEAR, OIL PUMP | |
| 33 | 06.22022-0907 | Pin | |
| 34 | 65.05103-5009 | COVER, OIL PUMP | |
| 35 | 65.05103-5003 | COVER, OIL PUMP | |
| 36 | 65.05410-0007 | PLUNGER, VALVE | |
| 37 | 65.97601-0105 | SPRING, COMP. | |
| 38 | 65.90310-0104 | SCREW, PLUG | |
| 39 | 06.01013-9120 | BOLT | |
| 40 | 65.90510-0012 | NUT | |
| 41 | 65.05201-0008A | GEAR, DRIVE | |
| 42 | 06.29141-0207 | KEY, WOODRUFF | |
| 43 | 06.16050-0311 | WASHER, LOCK | |
| 44 | 06.11053-9217 | NUT, HEX. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
