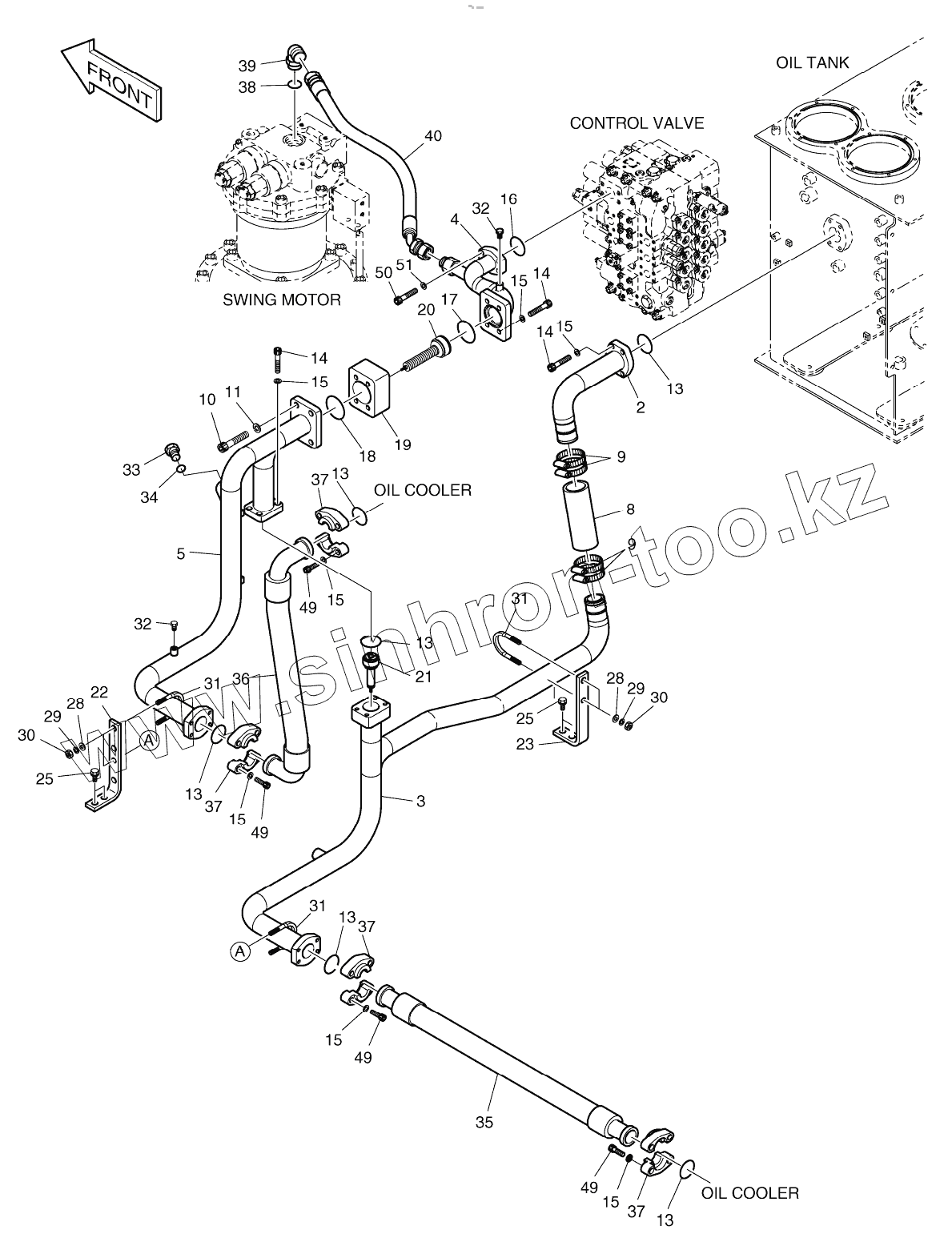

Каталог запасных частей к технике: Doosan S340LC-V. OIL COOLER PIPING
2
3
3
4
4
4
5
5
8
9
9
10
11
13
13
13
13
13
13
14
14
14
15
15
15
15
15
15
15
16
17
18
19
20
20
21
22
23
25
25
25
25
25
25
28
28
29
29
30
30
31
31
31
32
32
33
34
35
36
37
37
37
37
38
39
40
49
49
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00770 | 400-00770 | OIL COOLER PIPING | |
| 2 | 140-00958 | PIPE | |
| 3 | 140-00959B | PIPE | |
| 3 | 140-00959A | PIPE | |
| 4 | 140-00960A | PIPE | |
| 4 | 140-00960B | PIPE | |
| 4 | 140-00960C | PIPE | |
| 5 | 140-00961B | PIPE | |
| 5 | 140-00961C | PIPE | |
| 8 | 2185-1776D1 | Hose | |
| 9 | S8470085 | CLAMP | |
| 10 | S2221566 | BOLT;SOCKET M16X2.0X45 | |
| 11 | S5110901 | Washer, spring | |
| 13 | 2180-1026D27 | O-RING | |
| 14 | S2215466 | BOLT;SOCKET | |
| 15 | S5110703 | Washer | |
| 16 | 2180-1026D24 | O-ring | |
| 17 | 2180-1026D31 | O-RING | |
| 18 | 2180-1026D32 | O-RING | |
| 19 | 423-00114A | Block | |
| 20 | 420-00261B | Valve, bypass | |
| 20 | 422-00041 | Valve, by-pass | |
| 21 | 420-00304 | Valve, by-pass | |
| 22 | 195-01707 | Plate | |
| 23 | 195-01488 | BRACKET | |
| 25 | 2120-2196D8 | Bolt | |
| 25 | 2120-2196D11 | BOLT;SET | |
| 28 | 2114-1058D30 | WASHER;PLAIN | |
| 29 | S5102703 | WASHER;SPRING M10 | |
| 30 | S4012733 | NUT M12 | |
| 31 | 120-00258A | Bolt, u | |
| 32 | 2181-2047A | PLUG | |
| 33 | 2181-1950D9 | PLUG PFO1 | |
| 34 | S8000291 | O-RING | |
| 35 | DS2038112 | HOSE | |
| 36 | DS2045292 | HOSE | |
| 37 | 4215-1003D6 | Flange, split | |
| 38 | S8000381 | O-ring | |
| 39 | 2181-1702D48 | ELBOW | |
| 40 | DS2054239 | Hose | |
| 49 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 50 | S2215466 | BOLT;SOCKET | |
| 51 | S5110703 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
