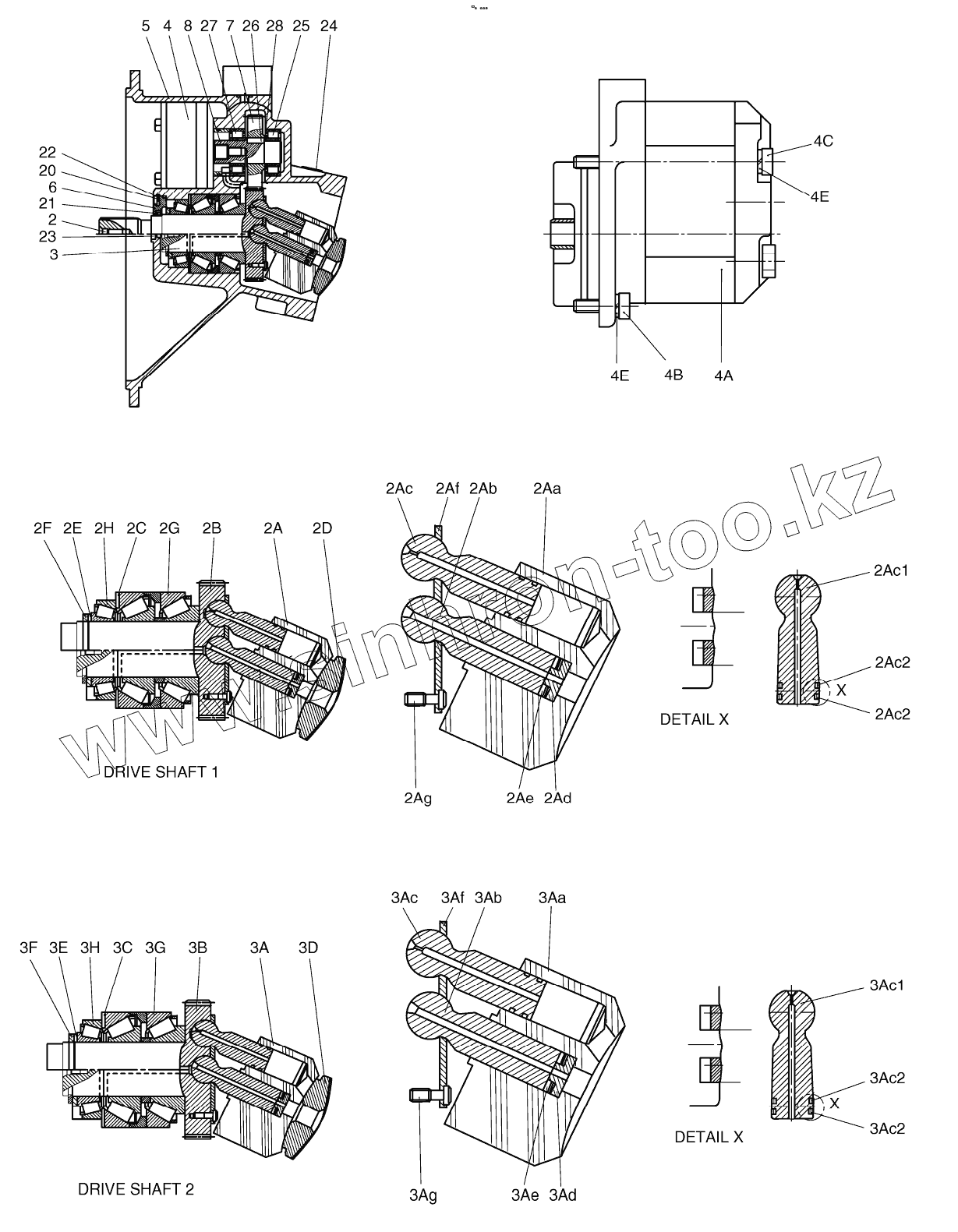

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PUMP - PUMP
2
2A
2Aa
2Ab
2Ac
2Ac
2Ac1
2Ac2
2Ac2
2Ad
2Ad
2Ad
2Ad
2Ad
2Ad
2Ad
2Ad
2Ad
2Ae
2Ag
2B
2D
2E
2E
2E
2E
2E
2E
2E
2E
2E
2E
2E
2E
2E
2F
2G
2H
3
3A
3Aa
3Ab
3Ac
3Ac1
3Ac2
3Ac2
3Ad
3Ad
3Ad
3Ad
3Ad
3Ad
3Ad
3Ad
3Ad
3Ae
3Af
3Af
3Ag
3B
3C
3C
3C
3C
3C
3D
3E
3E
3E
3E
3E
3E
3E
3E
3E
3E
3E
3E
3E
3F
3G
3H
4
4A
4B
4C
4E
4E
5
6
7
8
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 02036754 | ROTARY GROUP | |
| 2A | 02036770 | ROTARY GROUPHYDR.SECTI | |
| 2Aa | 02035116 | CYLINDER | |
| 2Ab | 02036819 | PIN, CENTER | |
| 2Ac | 02036771 | PISTON & PISTON RINGS | |
| 2Ac1 | 02036706 | .PISTON | |
| 2Ac2 | 09831896 | .RING, STEEL SEALING | |
| 2Ad | 09414031 | COLLAR, SPRING | |
| 2Ad | 09414032 | COLLAR, SPRING | |
| 2Ad | 09414033 | COLLAR, SPRING | |
| 2Ad | 09414034 | COLLAR, SPRING | |
| 2Ad | 09414035 | COLLAR, SPRING | |
| 2Ad | 09414036 | COLLAR, SPRING | |
| 2Ad | 09414037 | COLLAR, SPRING | |
| 2Ad | 09432293 | COLLAR, SPRING | |
| 2Ad | 09432294 | COLLAR, SPRING | |
| 2Ae | 09410551 | CUP SPRING | |
| 2Af | 02036644 | PLATE, RETAINING | |
| 2Ag | 09831109 | SCREW, PAN HEAD | |
| 2B | 02036821 | SHAFT, DRIVE | |
| 2C | 09651581 | SHIM | |
| 2C | 09651582 | SHIM | |
| 2C | 09651583 | SHIM | |
| 2C | 09651584 | SHIM | |
| 2C | 09651585 | SHIM | |
| 2D | 02036730 | CONTROL LENS, RIGHT-HAND | |
| 2E | 02027403 | PLATE, BACK-UP | |
| 2E | 09921494 | PLATE, BACK-UP | |
| 2E | 09921493 | PLATE, BACK-UP | |
| 2E | 09921492 | PLATE, BACK-UP | |
| 2E | 09921491 | PLATE, BACK-UP | |
| 2E | 09921490 | PLATE, BACK-UP | |
| 2E | 09921489 | PLATE, BACK-UP | |
| 2E | 09921488 | PLATE, BACK-UP | |
| 2E | 02027334 | PLATE, BACK-UP | |
| 2E | 02027335 | PLATE, BACK-UP | |
| 2E | 02027336 | PLATE, BACK-UP | |
| 2E | 02027337 | PLATE, BACK-UP | |
| 2E | 09085045 | PLATE, BACK-UP | |
| 2F | 09083365 | RING, RETAINING | |
| 2G | 09154486 | BEARING, UNIT | |
| 2H | 09151102 | BEARING, TAPERED-ROLLER | |
| 3 | 02036755 | ROTARY GROUP | |
| 3A | 02036770 | ROTARY GROUPHYDR.SECTI | |
| 3Aa | 02035116 | CYLINDER | |
| 3Ab | 02036819 | PIN, CENTER | |
| 3Ac | 02036771 | PISTON & PISTON RINGS | |
| 3Ac1 | 02036706 | .PISTON | |
| 3Ac2 | 09831896 | .RING, STEEL SEALING | |
| 3Ad | 09414031 | COLLAR, SPRING | |
| 3Ad | 09414032 | COLLAR, SPRING | |
| 3Ad | 09414033 | COLLAR, SPRING | |
| 3Ad | 09414034 | COLLAR, SPRING | |
| 3Ad | 09414035 | COLLAR, SPRING | |
| 3Ad | 09414036 | COLLAR, SPRING | |
| 3Ad | 09414037 | COLLAR, SPRING | |
| 3Ad | 09432293 | COLLAR, SPRING | |
| 3Ad | 09432294 | COLLAR, SPRING | |
| 3Ae | 09410551 | CUP SPRING | |
| 3Af | 02036644 | PLATE, RETAINING | |
| 3Ag | 09831109 | SCREW, PAN HEAD | |
| 3B | 02036669 | SHAFT, DRIVE | |
| 3C | 09651581 | SHIM | |
| 3C | 09651582 | SHIM | |
| 3C | 09651583 | SHIM | |
| 3C | 09651584 | SHIM | |
| 3C | 09651585 | SHIM | |
| 3D | 02036729 | CONTROL LENS, LEFT-HAND | |
| 3E | 02027403 | PLATE, BACK-UP | |
| 3E | 09921494 | PLATE, BACK-UP | |
| 3E | 09921493 | PLATE, BACK-UP | |
| 3E | 09921492 | PLATE, BACK-UP | |
| 3E | 09921491 | PLATE, BACK-UP | |
| 3E | 09921490 | PLATE, BACK-UP | |
| 3E | 09921489 | PLATE, BACK-UP | |
| 3E | 09921488 | PLATE, BACK-UP | |
| 3E | 02027334 | PLATE, BACK-UP | |
| 3E | 02027335 | PLATE, BACK-UP | |
| 3E | 02027336 | PLATE, BACK-UP | |
| 3E | 02027337 | PLATE, BACK-UP | |
| 3E | 09085045 | PLATE, BACK-UP | |
| 3F | 09083365 | RING, RETAINING | |
| 3G | 09154486 | BEARING, UNIT | |
| 3H | 09151102 | BEARING, TAPERED-ROLLER | |
| 4 | 09605416 | GEAR PUMP | |
| 4A | 09831611 | GEAR PUMP | |
| 4B | 09083190 | SCREW, SOCKET-HEAD | |
| 4C | 09831846 | SCREW, SOCKET-HEAD | |
| 4E | 09083250 | WASHER, LOCK | |
| 5 | 02036742 | HOUSING, PUMP | |
| 6 | 09652033 | COVER | |
| 7 | 02036639 | GEAR | |
| 8 | 09430371 | SHAFT, STUB | |
| 20 | 09083418 | RING, RETAINING | |
| 21 | 09831233 | RING, SHAFT SEAL | |
| 22 | 09084426 | O-RING | |
| 23 | 09153364 | SCREW;LOCKING | |
| 24 | 09153815 | SCREW, LOCKING | |
| 25 | 09153323 | BEARING, PLAIN ROLLER | |
| 26 | 09157352 | SHAFT, KEY | |
| 27 | 09153323 | BEARING, PLAIN ROLLER | |
| 28 | 09153183 | PLATE, BACK-UP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
