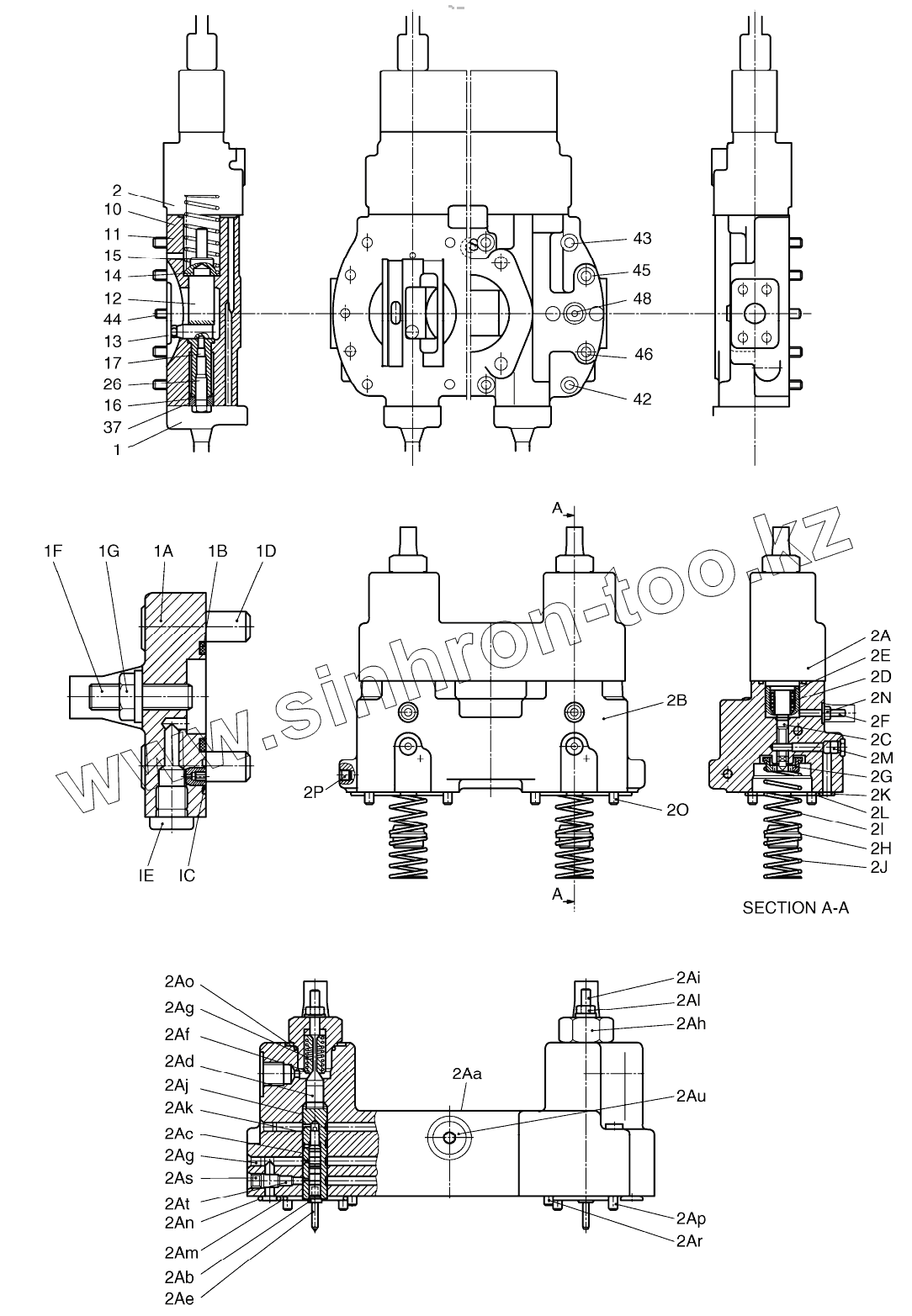

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PUMP - CONTROL
1
1A
1B
1C
1D
1E
1F
1F
1F
1F
1F
1F
1F
1G
2
2A
2Aa
2Ab
2Ac
2Ad
2Ae
2Af
2Ag
2Ag
2Ah
2Ai
2Aj
2Ak
2Al
2Am
2An
2Ao
2Ap
2Ar
2As
2At
2Au
2B
2C
2D
2E
2F
2G
2H
2I
2J
2K
2L
2M
2N
2O
2P
10
11
12
13
14
15
16
17
26
37
K9001011
42
43
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02028892 | COVER | |
| 1A | 09449214 | COVER | |
| 1B | 09084890 | O-RING | |
| 1C | 09085709 | O-RING | |
| 1D | 09083087 | SCREW, SOCKET-HEAD | |
| 1E | 09151692 | SCREW | |
| 1F | 09086752 | PIN;THREADED M10X50 | |
| 1F | 09154690 | PIN;THREADED M10X60 | |
| 1F | 09153779 | PIN;THREADED M10X70 | |
| 1F | 09154058 | PIN;THREADED M10X80 | |
| 1F | 09156717 | PIN;THREADED M10X90 | |
| 1F | 09157215 | PIN;THREADED M10X100 | |
| 1F | 09831094 | PIN;THREADED M10X110 | |
| 1G | 09152426 | NUT;SEAL LOCK | |
| 2 | 02057120 | CONTROL MODULE | |
| 2A | 02057119 | CONTROL MODULE | |
| 2Aa | 02057191 | HOUSING, CONTROL | |
| 2Ab | 02054797 | PISTON;CONTROL | |
| 2Ac | 02054798 | BUSH;CONTROL | |
| 2Ad | 09436378 | PISTON, POSITIONING | |
| 2Ae | 02045222 | PIN | |
| 2Af | 09430649 | COLLAR;SPRING | |
| 2Ag | 09650259 | SPRING;PRESSURE | |
| 2Ah | 09436380 | SCREW;LOCKING | |
| 2Ai | 09420991 | PIN;THREADED | |
| 2Aj | 02054800 | BUSH, CONTROL | |
| 2Ak | 02054799 | PISTON, CONTROL | |
| 2Al | 09152425 | NUT;SEAL LOCK | |
| 2Am | 09086730 | O-RING | |
| 2An | 02600655 | O-RING | |
| 2Ao | 09083757 | O-RING | |
| 2Ap | 09083027 | SCREW;SOCKET-HEAD | |
| 2Ar | 09084149 | PIN;CYLINDER | |
| 2As | 09831319 | PIN;DOUBLE BREAK-OFF | |
| 2At | 02600705 | PLUG | |
| 2Au | 09151979 | SCREW;LOCKING | |
| 2B | 02042020 | HOUSING, CONTROL | |
| 2C | 09449343 | PISTON, CONTROL | |
| 2D | 09449344 | BUSH, SPRING | |
| 2E | 09651102 | SPRING, PRESSURE | |
| 2F | 09420992 | PIN, THREADED | |
| 2G | 09425804 | COLLAR, SPRING | |
| 2H | 09436043 | COLLAR, SPRING | |
| 2I | 09436659 | SPRING, PRESSURE | |
| 2J | 09436660 | SPRING, PRESSURE | |
| 2K | 02600655 | O-RING | |
| 2L | 02600656 | O-RING | |
| 2M | 09153364 | SCREW;LOCKING | |
| 2N | 09152425 | NUT;SEAL LOCK | |
| 2O | 09083051 | SCREW, SOCKET-HEAD | |
| 2P | 09831319 | PIN;DOUBLE BREAK-OFF | |
| 10 | 02042027 | CONTROL HOUSING | |
| 11 | 09650531 | GASKET | |
| 12 | 09445909 | POSITIONING PISTON | |
| 13 | 09425459 | POSITIONING TRUNNION | |
| 14 | 02057138 | SPRING COLLAR | |
| 15 | 09425746 | SPRING, PRESSURE | |
| 16 | 09449216 | PISTON | |
| 17 | 09445015 | PIN, THREADED | |
| 26 | 09083708 | SEREW, HEXAGON | |
| 37 | 09832145 | Ring, square | |
| K9001011 | K9001011 | RING, SQUARE | |
| 42 | 09083093 | SEREW, SOCKET-HEAD | |
| 43 | 09083100 | SEREW, SOCKET-HEAD | |
| 44 | 09084186 | PIN, CYLINDER | |
| 45 | 09831318 | PIN;DOUBLE BREAK-OFF | |
| 46 | 09831319 | PIN;DOUBLE BREAK-OFF | |
| 48 | 09153371 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
