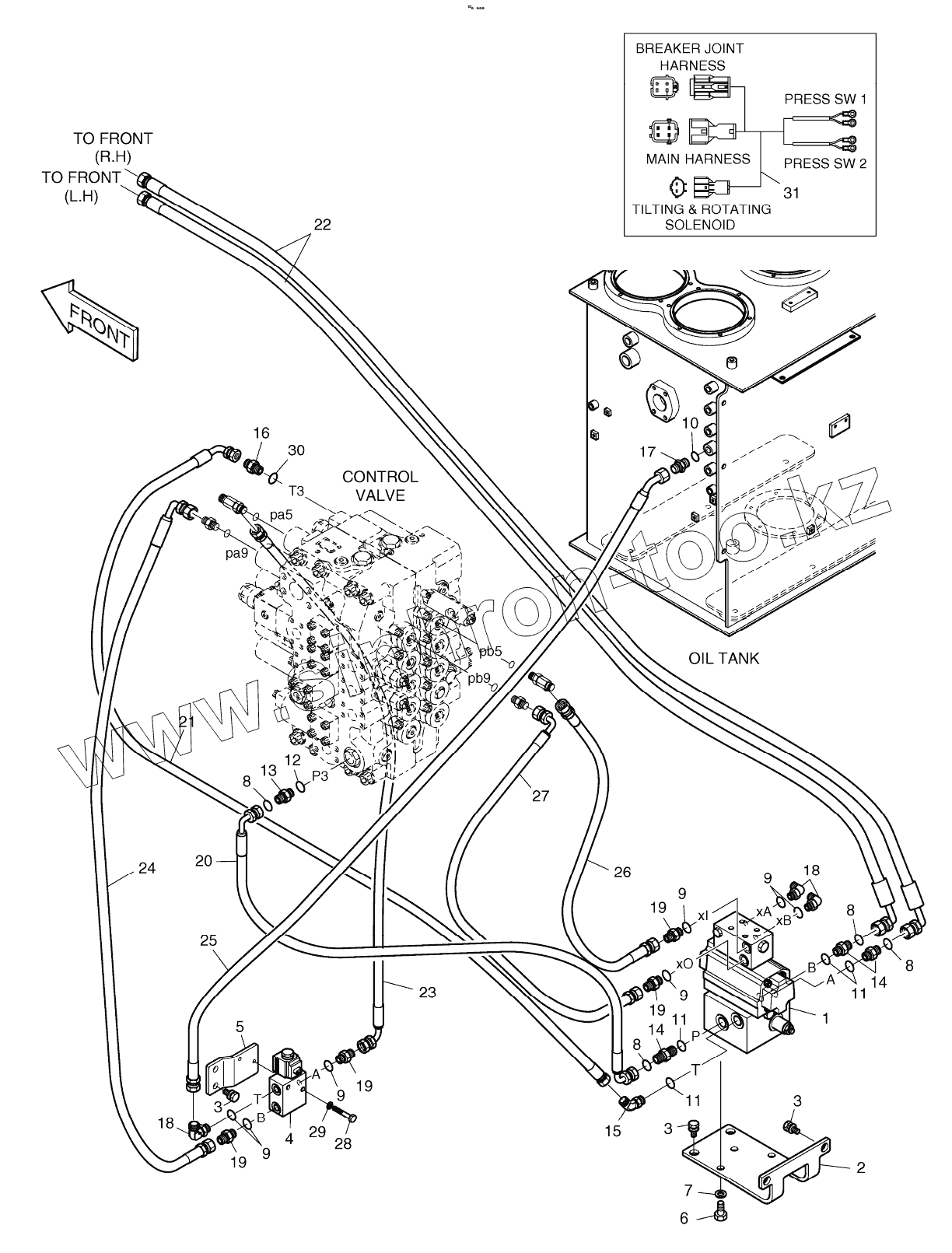

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PIPING - ROTATION & TILTING

Тип техники

Марка

Модель

Схема

K1008082

1

2

3

3

3

4

5

6

7

8

8

8

8

9

9

9

9

9

10

11

11

11

12

13

14

14

15

16

17

18

18

19

19

19

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
K1008082	K1008082		MAIN PIPING-ROTATION & TILTI
1	K1002046		Option valve
2	K1008083		BRACKET
3	2120-2196D11		BOLT;SET
4	420-00370		Valve, solenoid
5	195-02044		BRACKET, OPT.
6	S0515053		BOLT M12X1.75X25
7	S5102703		WASHER;SPRING M10
8	S8030081		O-RING
9	S8000111		O-RING
10	S8000141		O-RING
11	S8000181		O-RING
12	S8000231		O-RING
13	2181-2627D2		ADAPTER
14	2181-4133D46		ADAPTER
15	2181-2419D3		ELBOW
16	DS2213171		ADAPTER
17	2181-1126D7		ADAPTER PFO3/8-PF3/8
18	2181-1702D3		ELBOW
19	2181-1126D89		ADAPTER
20	DS2023117		HOSE (90-90)
21	DS2055396		HOSE
22	DS2012265		HOSE PF1/2 2000L
23	2184-1046D240		HOSE PF3/8-950L
24	2184-1046D237		HOSE PF3/8-1100L
25	2184-1060D117		HOSE PF3/8-1350
26	2184-1045D248		HOSE PF3/8-1200L
27	2184-1046D247		Hose
28	S0556353		Bolt
29	S5102503		WASHER;SPRING
30	S8000291		O-RING
31	530-00287		Harness

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
