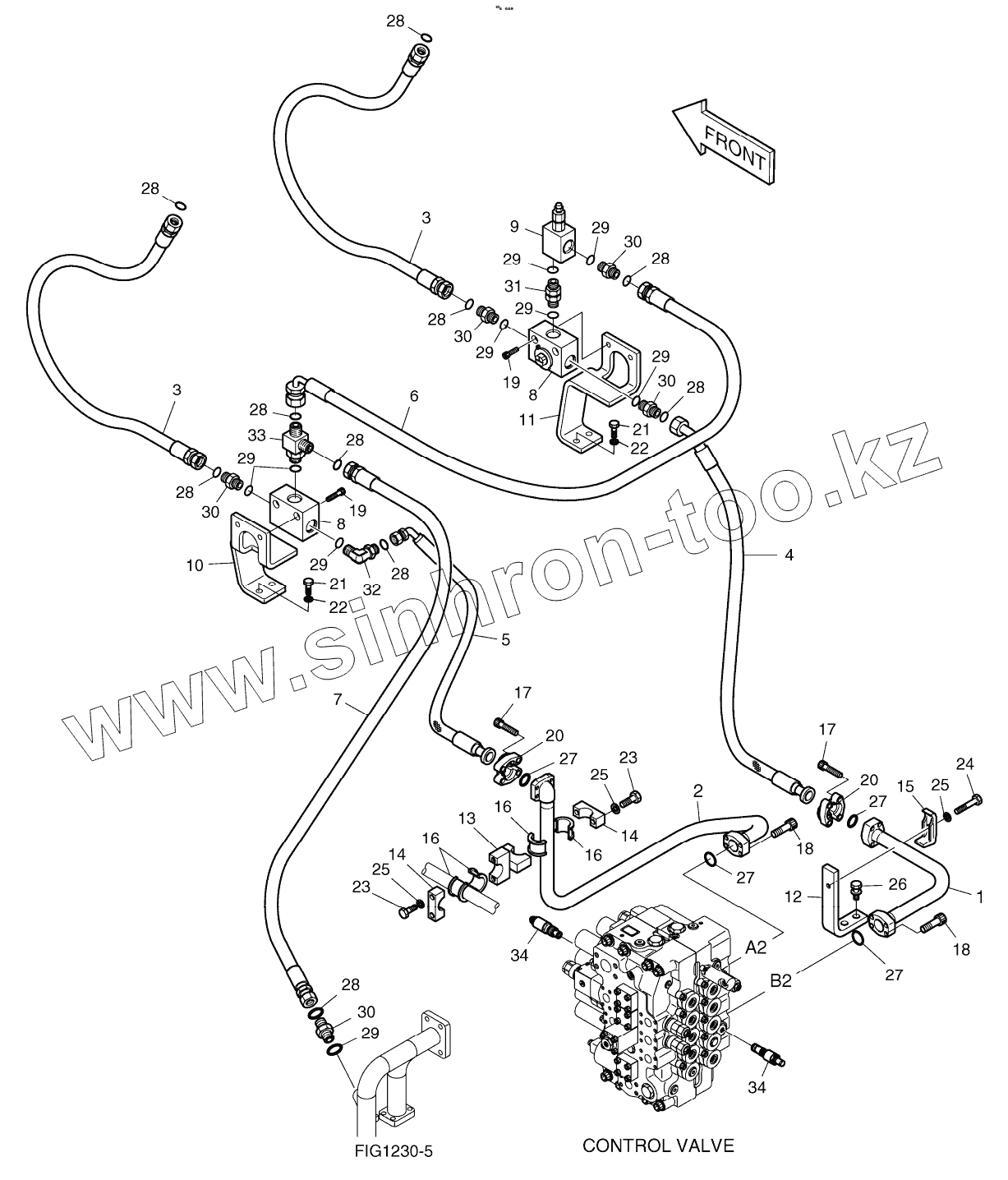

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PIPING - PE3C
K1008079F1
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
25
25
26
27
27
27
27
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
30
30
30
30
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008079F1 | K1008079F1 | MAIN PIPING-PE3C | |
| 1 | 140-01176 | PIPE | |
| 2 | 140-01177 | PIPE | |
| 3 | DS2011421 | HOSE | |
| 4 | DS2082005 | HOSE 950L | |
| 5 | DS2025057 | HOSE | |
| 6 | DS2013633 | HOSE 1500L | |
| 7 | DS2011451 | HOSE | |
| 8 | K1002695A | Valve, switch | |
| 9 | 2420-9627B | VALVE;RELIEF | |
| 10 | K1007584 | BRACKET | |
| 11 | K1007585 | BRACKET | |
| 12 | 195-01943 | BRACKET | |
| 13 | 124-00249A | CLAMP, PIPE | |
| 14 | 2124-1696 | CLAMP;PIPE | |
| 15 | 2124-1026D3 | CLAMP;PIPE | |
| 16 | 2161-2251A | RUBBER | |
| 17 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 18 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 19 | S2215766 | Bolt | |
| 20 | 2181-9078 | Flange | |
| 21 | S0512253 | BOLT M10X1.5X30 | |
| 22 | S5102603 | WASHER;SPRING M10 | |
| 23 | S0560953 | BOLT M12X1.75X60 | |
| 24 | S0561053 | BOLT M12X1.75X65 | |
| 25 | S5102703 | WASHER;SPRING M10 | |
| 26 | 2120-2196D11 | BOLT;SET | |
| 27 | 2180-1026D19 | O-RING | |
| 28 | S8030161 | O-RING | |
| 29 | S8000291 | O-RING | |
| 30 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 | |
| 31 | 2181-2818 | ADAPTER;SP | |
| 32 | 2181-2815D1 | ELBOW | |
| 33 | 2181-2293D4 | Tee | |
| 34 | 420-00258 | RELIEF VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
