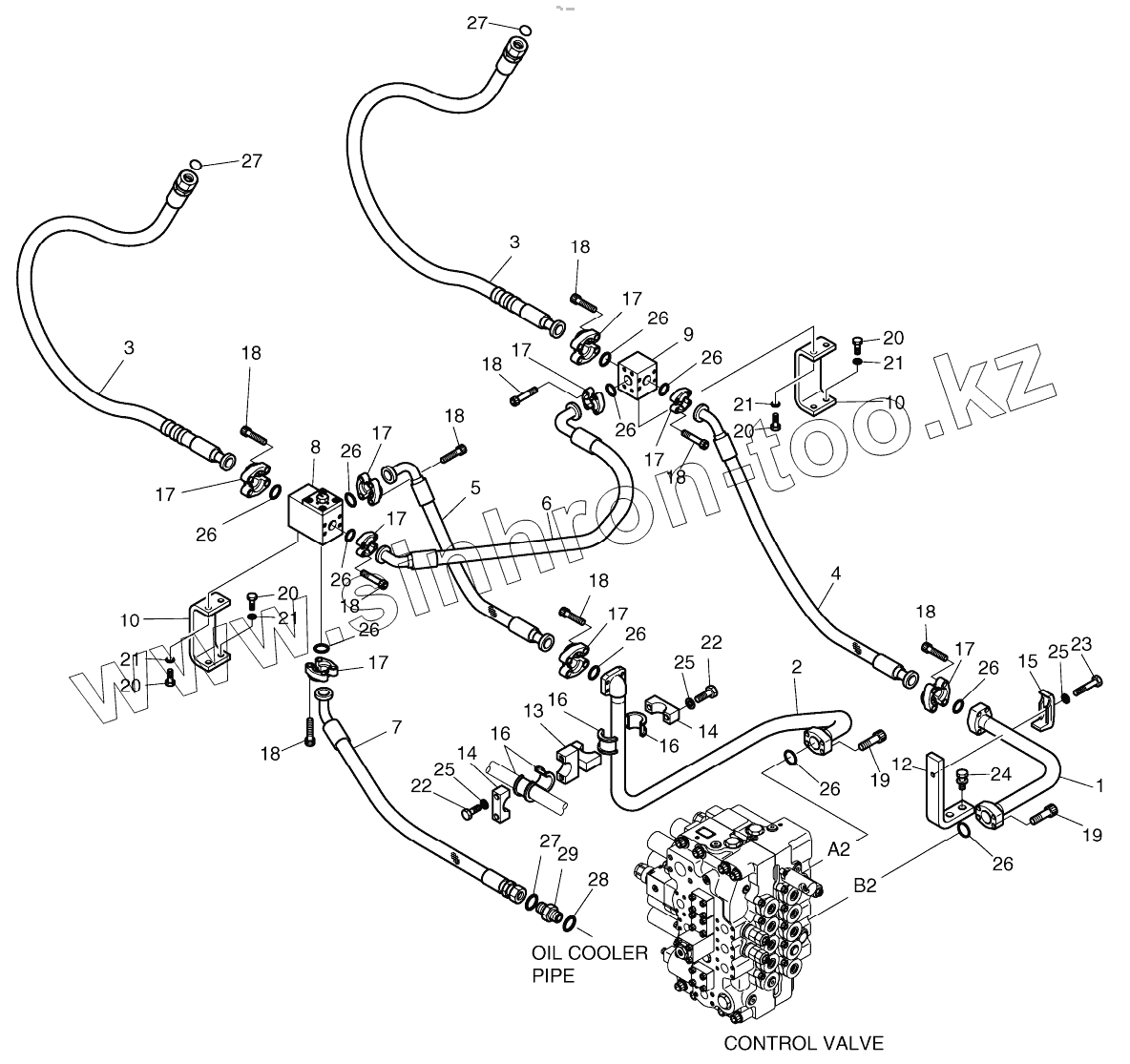

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PIPING - ONE & TWO WAY
400-00934
1
2
3
3
4
5
6
7
8
9
10
10
12
13
14
14
15
16
16
16
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
24
25
25
25
26
26
26
26
26
26
26
26
26
26
26
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00934 | 400-00934 | MAIN PIPING-ONE & TWO WAY | |
| 1 | 140-01176 | PIPE | |
| 2 | 140-01177 | PIPE | |
| 3 | DS2016010 | HOSE | |
| 4 | DS2039070 | HOSE-970L | |
| 5 | DS2040318 | HOSE-750L | |
| 6 | DS2043064 | HOSE-1150L | |
| 7 | DS2017034 | HOSE | |
| 8 | 421-00019 | VALVE, SWITCH | |
| 9 | 423-00150 | BLOCK | |
| 10 | 195-01938 | BRACKET | |
| 12 | 195-01943 | BRACKET | |
| 13 | 124-00249A | CLAMP, PIPE | |
| 14 | 2124-1696 | CLAMP;PIPE | |
| 15 | 2124-1026D3 | CLAMP;PIPE | |
| 16 | 2161-2251A | RUBBER | |
| 17 | 2181-9078 | Flange | |
| 18 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 19 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 20 | S0512253 | BOLT M10X1.5X30 | |
| 21 | S5102603 | WASHER;SPRING M10 | |
| 22 | S0560953 | BOLT M12X1.75X60 | |
| 23 | S0561053 | BOLT M12X1.75X65 | |
| 24 | 2120-2196D11 | BOLT;SET | |
| 25 | S5102703 | WASHER;SPRING M10 | |
| 26 | 2180-1026D19 | O-RING | |
| 27 | S8030161 | O-RING | |
| 28 | S8000291 | O-RING | |
| 29 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
