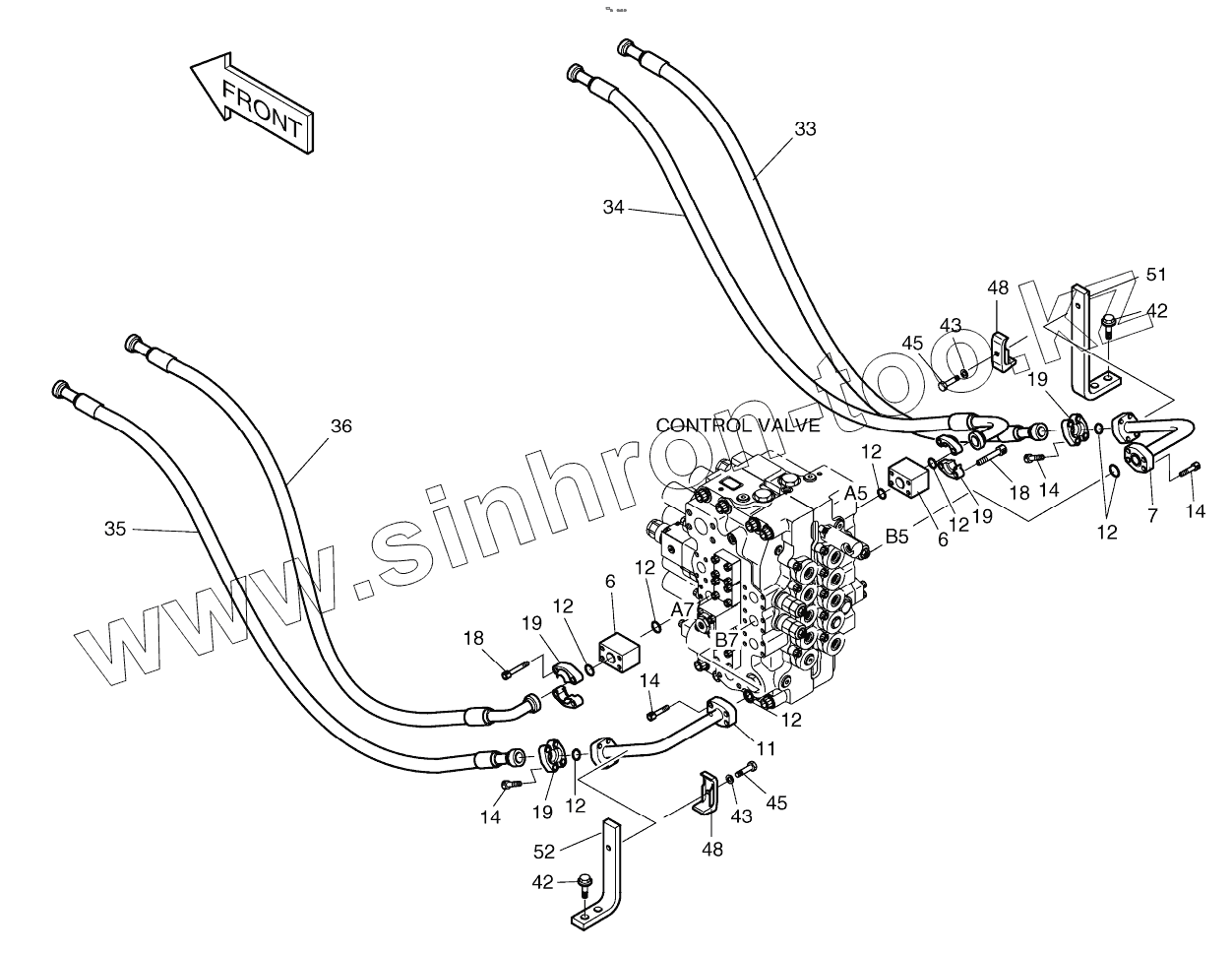

Каталог запасных частей к технике: Doosan S340LC-V. MAIN PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
6
7
11
12
12
12
12
12
12
12
14
14
14
14
18
18
19
19
19
19
33
34
35
36
42
42
43
43
45
45
48
48
51
52
Позиция на иллюстрации Заводской номер детали Название детали
400-00776 400-00776 MAIN PIPING
6 2181-2170 Block, spacer
7 140-00982 PIPE
11 140-00983A PIPE
12 2180-1026D19 O-RING
14 S2212466 BOLT;SOCKET M10X1.5X40
18 S2213466 Bolt
19 2181-9078 Flange
33 DS2038108 HOSE
34 DS2040302 HOSE
35 DS2038108 HOSE
36 DS2040302 HOSE
42 2120-2196D11 BOLT;SET
43 S5102703 WASHER;SPRING M10
45 S0561053 BOLT M12X1.75X65
48 2124-1026D3 CLAMP;PIPE
51 195-01681 BRACKET
52 195-01682A PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
