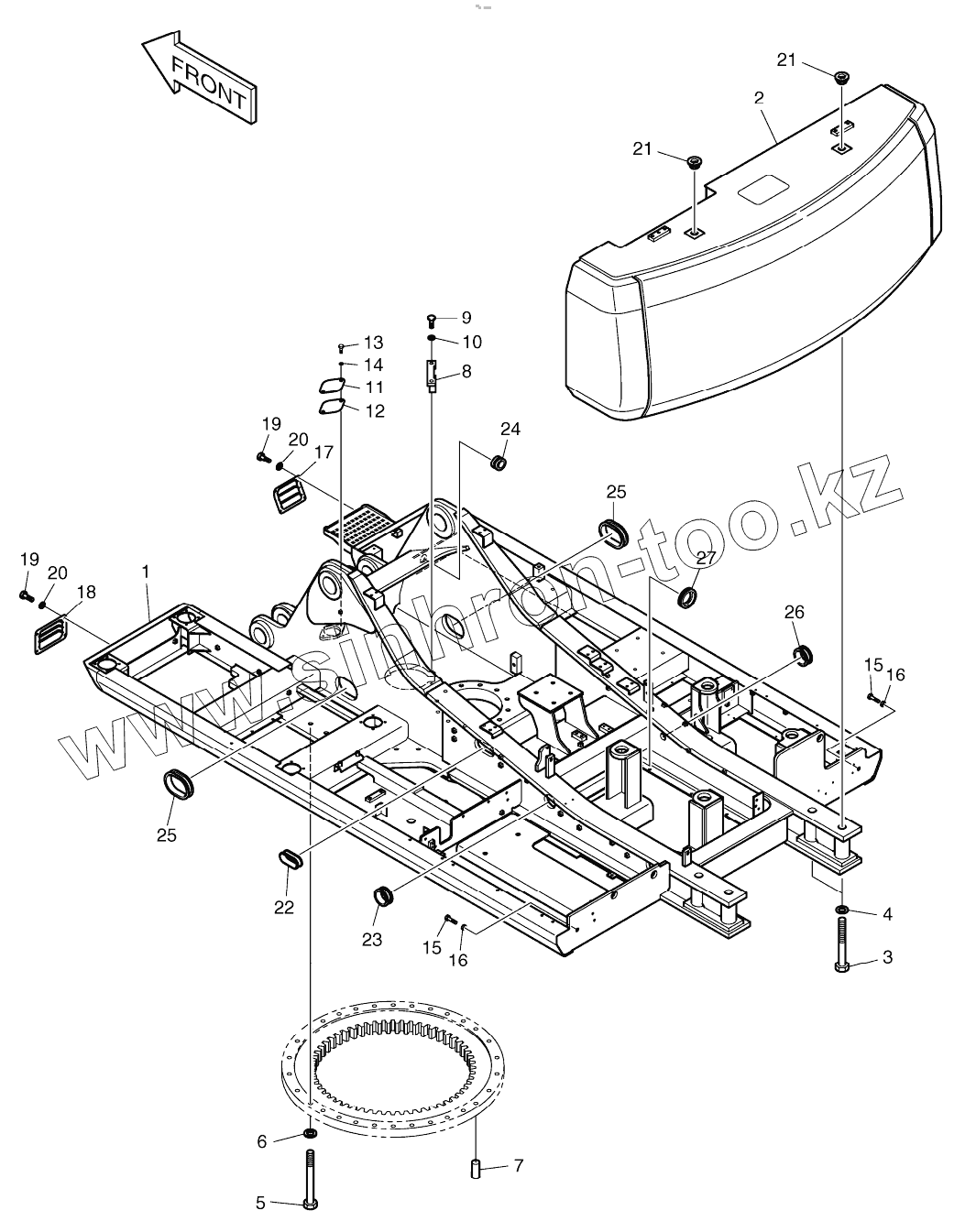

Каталог запасных частей к технике: Doosan S340LC-V. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

15

15

15

16

16

17

18

19

19

20

20

21

21

22

23

24

25

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
600-00090	600-00090		FRAME ASSY
1	603-00148		FRAME, MAIN
2	624-00035E		WEIGHT, COUNTER
2	624-00035G		WEIGHT, COUNTER
3	120-00272		BOLT M39X3.0X310
3	120-00272A		BOLT
4	114-00055		WASHER
5	S0775861		BOLT M24X2.0X125
5	S0775866		BOLT
6	2114-1831A		WASHER;HARDEN
7	2123-1107D6		Pin, knock
8	2195-4091A		BRACKET
9	S0521456		Bolt
10	S5102901		WASHER;SPRING
11	2403-1002		COVER
12	2180-1017A		PACKING
13	S0511853		BOLT M10X1.5X20
14	S5102603		WASHER;SPRING M10
15	S0534261		BOLT
15	S0534266		BOLT
16	S4013333		NUT M24
17	621-01527A		COVER;LAMP
18	621-01579A		COVER;LAMP
19	S0508853		BOLT M8X1.25X20
20	S5010513		WASHER;PLAIN M8
21	2160-9034		Cap
22	2160-1201D25		Bushing, rubber
23	2160-1004D42		Bushing, rubber
24	2160-1004D34		BUSHING,RUBBER
25	2160-1201D9		BUSHING,RUBBER
26	2160-1004D41		Bushing, rubber
27	160-00039		BUSHING, RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
