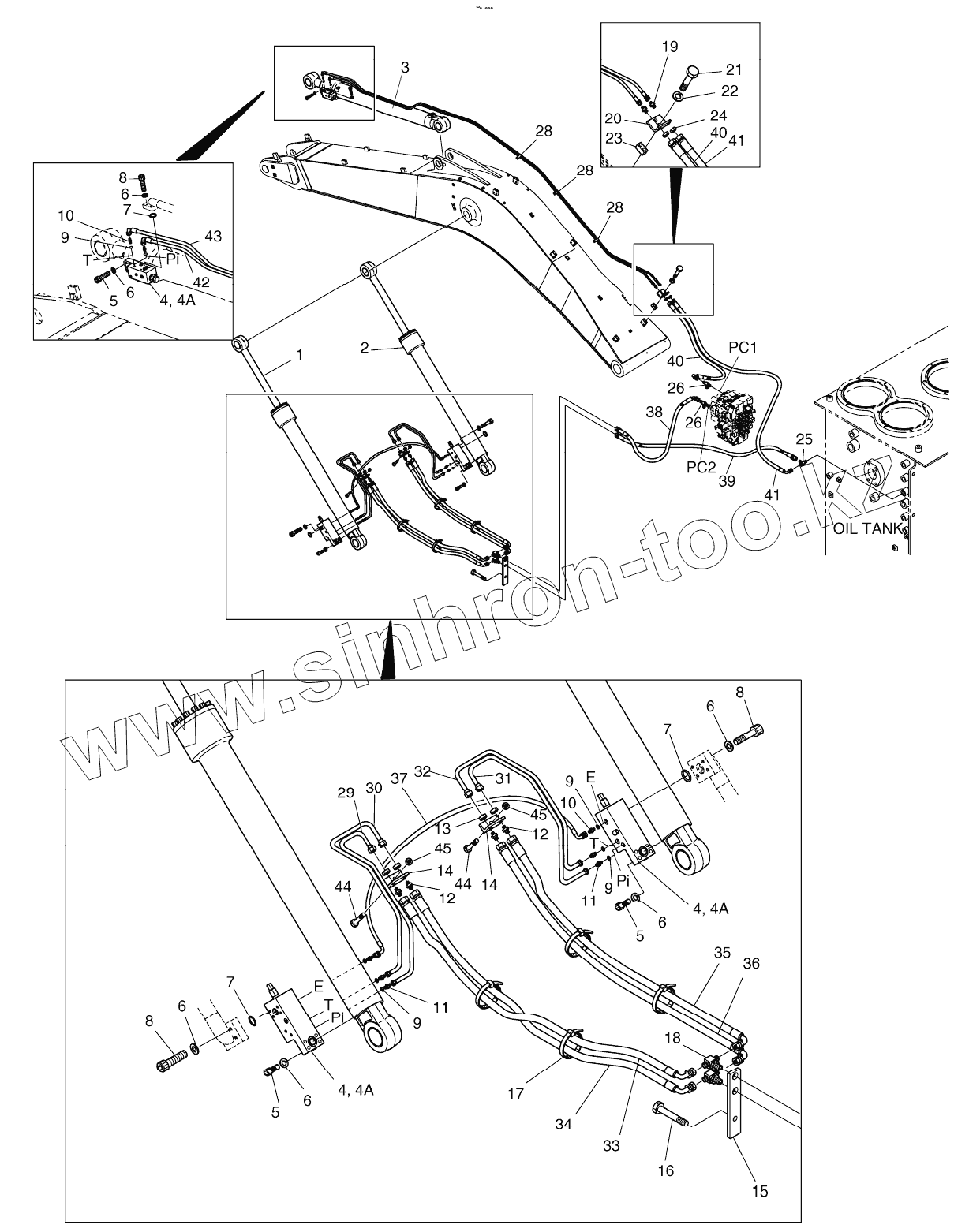

Каталог запасных частей к технике: Doosan S340LC-V. LOCK VALVE PIPING

Тип техники

Марка

Модель

Схема

400-00828

1

2

3

3

4

4

4

4A

4A

4A

5

5

5

6

6

6

6

6

6

7

7

7

8

8

8

9

9

9

9

10

10

11

11

12

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

26

28

28

28

29

30

31

32

33

34

35

36

37

38

39

40

40

41

41

42

43

44

44

45

45

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00828	400-00828		LOCK VALVE PIPING
1	440-00030		CYLINDER, BOOM
2	440-00031		CYLINDER, BOOM
3	440-00032		CYLINDER, ARM
3	440-00032A		CYLINDER, ARM
4	420-00004A		Valve, lock
4A	K9000999		Seal kit
5	S2215766		Bolt
6	S5110703		Washer
7	S8000341		O-ring
8	S2215866		BOLT;SOCKET
9	S8000111		O-RING
10	2181-1126D14		ADAPTER;S PFO-PF1/4
11	2181-1916D5		Adapter
12	2181-1923D12		Adapter
13	S4032833		NUT M14X1.5
14	195-01535A		BRACKET
15	195-01536		Bracket
16	S0561253		BOLT M12X1.75X75
17	2124-1084D2		CLIP;BAND
18	181-00008		TEE
19	181-00078D5		ADAPTER PF1/4-PF3/8
20	195-00163		BRACKET
21	S0563366		BOLT
22	S5102803		Washer
23	2114-1180D20		SHIM
24	121-00010D1		NUT
25	2181-1951D16		TEE
26	2181-2375D7		Tee
28	124-00199D5		Clip
29	140-01092A		PIPE
30	140-01093A		PIPE
31	140-01094A		PIPE
32	140-01095A		PIPE
33	2184-1046D107		Hose
34	2184-1046D107		Hose
35	2184-1046D76		Hose
36	2184-1046D76		Hose
37	DS2059383		HOSE PF1/4-800L
38	2184-1046D116		HOSE PF3/8-2000L
39	2184-1045D238		Hose
40	2184-1046D283		HOSE PF3/8-2100L
41	DS2055732		Hose
42	DS2055541		HOSE
43	2184-1046D259		HOSE PF1/4-6000L
44	S0561353		BOLT M12X1.75X80
45	S4012733		NUT M12
