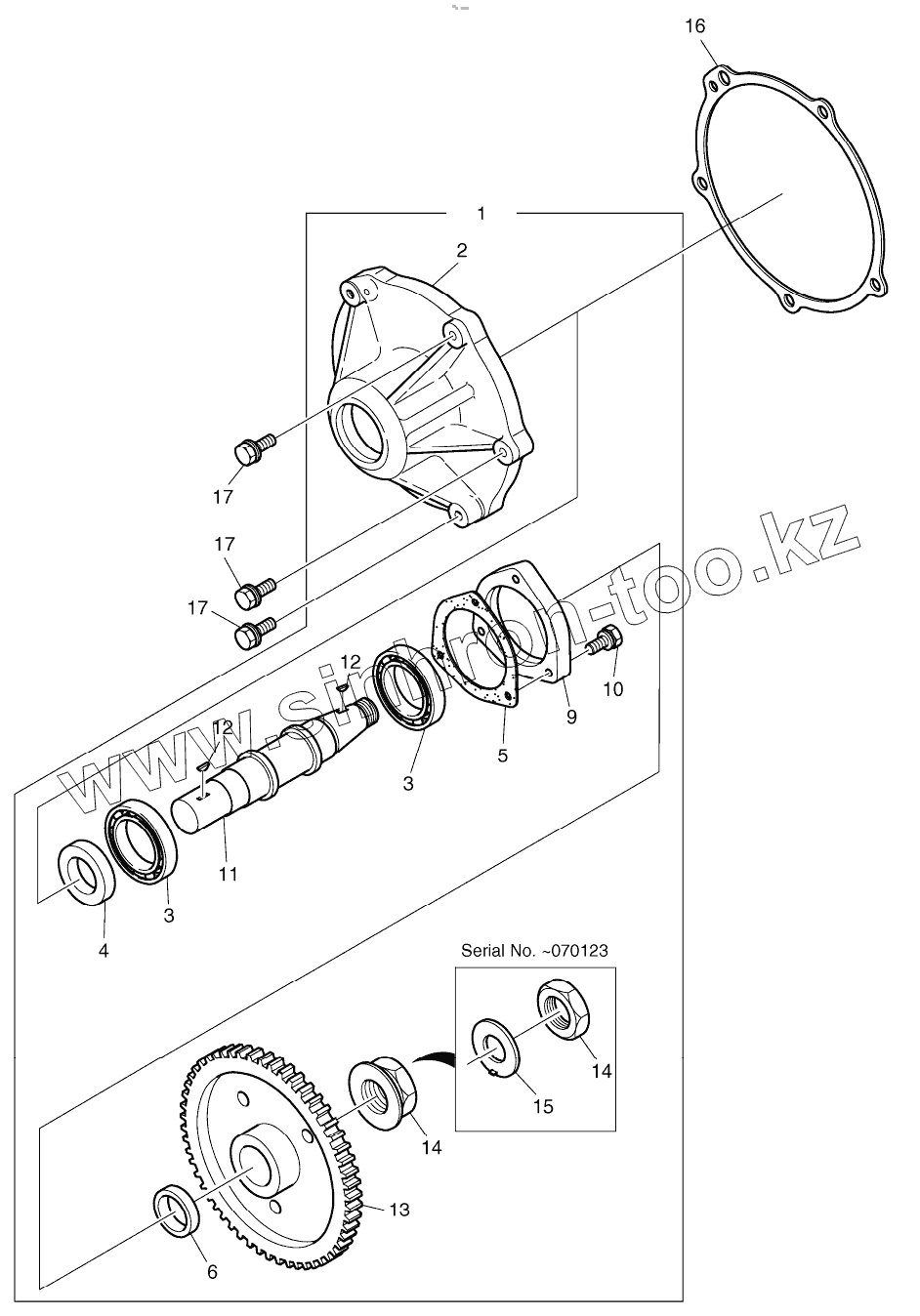

Каталог запасных частей к технике: Doosan S340LC-V. INJECTION PUMP DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
3
3
3
4
4
5
5
5
5
6
9
9
10
11
11
11
12
12
13
13
13
14
14
14
14
15
16
17
17
17
17
17
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 65.11301-7010G INJECTION DRIVE ASSY
1 65.11301-7019A INJECTION DRIVE ASSY
1 65.11301-7010F INJECTION DRIVE ASSY
2 65.11309-0007A HOUSING, INJECTION DRIVE
2 65.11309-0011C HOUSING, INJECTION DRIVE
3 06.32092-0307 BEARING, TAPER ROLLER
3 06.32092-0308 BEARING, TAPER ROLLER
4 65.01510-0039 SEAL, OIL
4 65.01510-0038 SEAL, OIL
5 65.11308-0001 SHIM
5 65.11308-0002 SHIM
5 65.11308-0003 SHIM
5 65.11308-0004 SHIM
6 65.91701-0219 SPACER
9 65.11312-0008 COVER
9 65.11312-0007 COVER
10 06.01913-3115 Bolt
11 65.11302-0009A SHAFT
11 65.11302-0009B SHAFT
11 65.11302-0019A SHAFT
12 06.29141-0215 KEY, WOODRUFF
13 65.11301-0013C GEAR, INJECTION PUMP DRIVE
13 65.11301-0013D GEAR, INJECTION PUMP DRIVE
13 65.11301-0026A GEAR, INJECTION PUMP DRIVE
14 06.11250-4329 NUT
14 65.90640-0021 NUT
15 06.16050-0316 WASHER, LOCK
16 65.11902-0017 GASKET
17 06.01913-3218 BOLT ASSY
17 65.90020-0079 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
