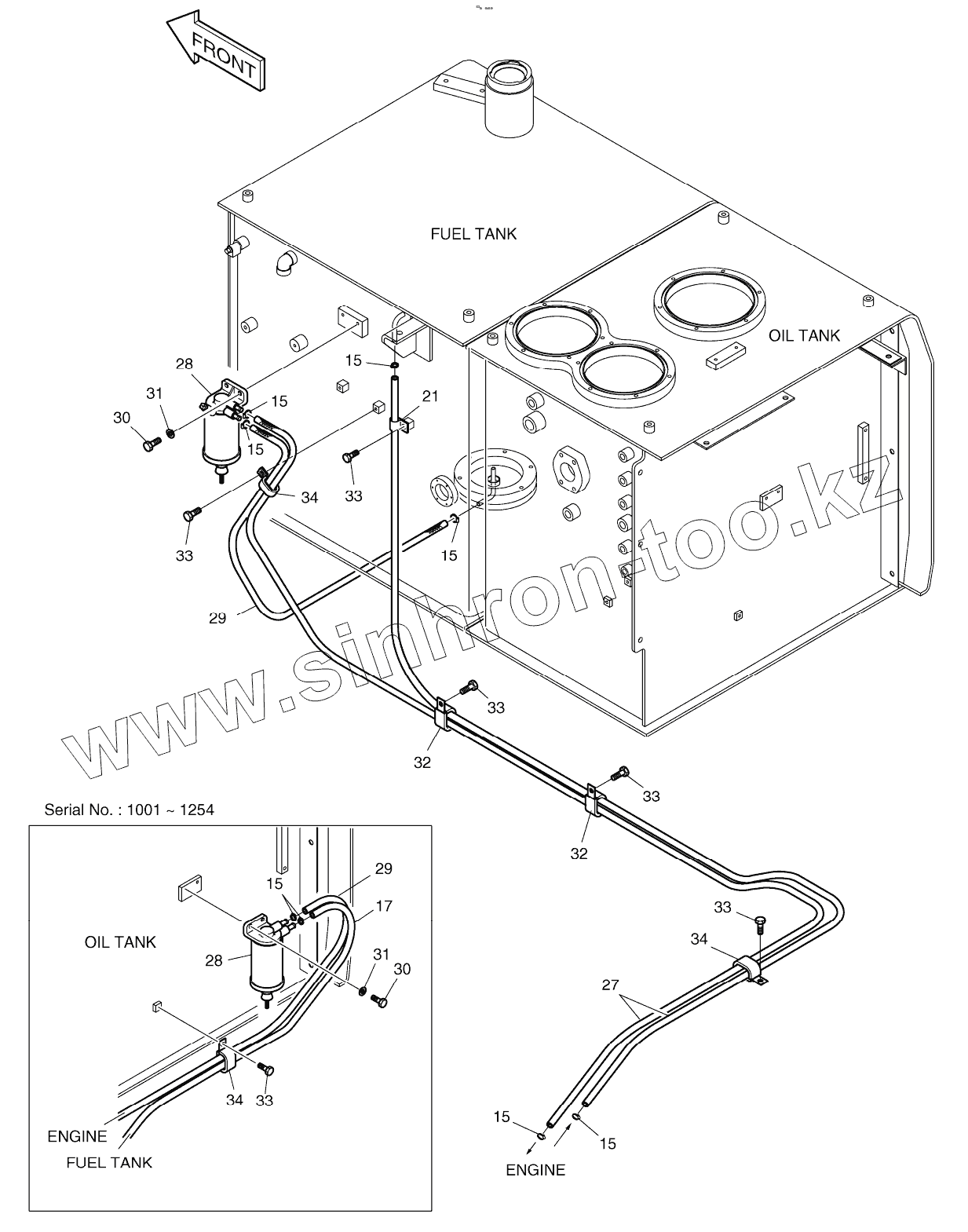

Каталог запасных частей к технике: Doosan S340LC-V. FUEL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
15
15
15
15
15
15
17
21
27
27
27
28
28
28
28
28
28
29
29
29
29
30
30
31
31
32
32
33
33
33
33
33
33
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
470-00085 470-00085 FUEL TANK ASSY
15 S8450012 CLAMP;HOSE
17 2185-1247D147 HOSE
21 2124-1509D2 CLIP D18
27 2185-1247D122 HOSE, FUEL
27 2185-1247D122 HOSE, FUEL
27 2185-1247D137 HOSE
28 471-00082 SEPERATOR;WATER
28 471-00082A SEPERATOR;WATER
29 2185-1247D2 Hose
29 2185-1247D31 Hose
30 S0508753 BOLT M8X1.25X18
31 S5010513 WASHER;PLAIN M8
32 124-00208D7 CLIP;BAND
33 120-00276 BOLT M8X1.25X12
34 124-00209D1 CLIP 2-D20/M8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
