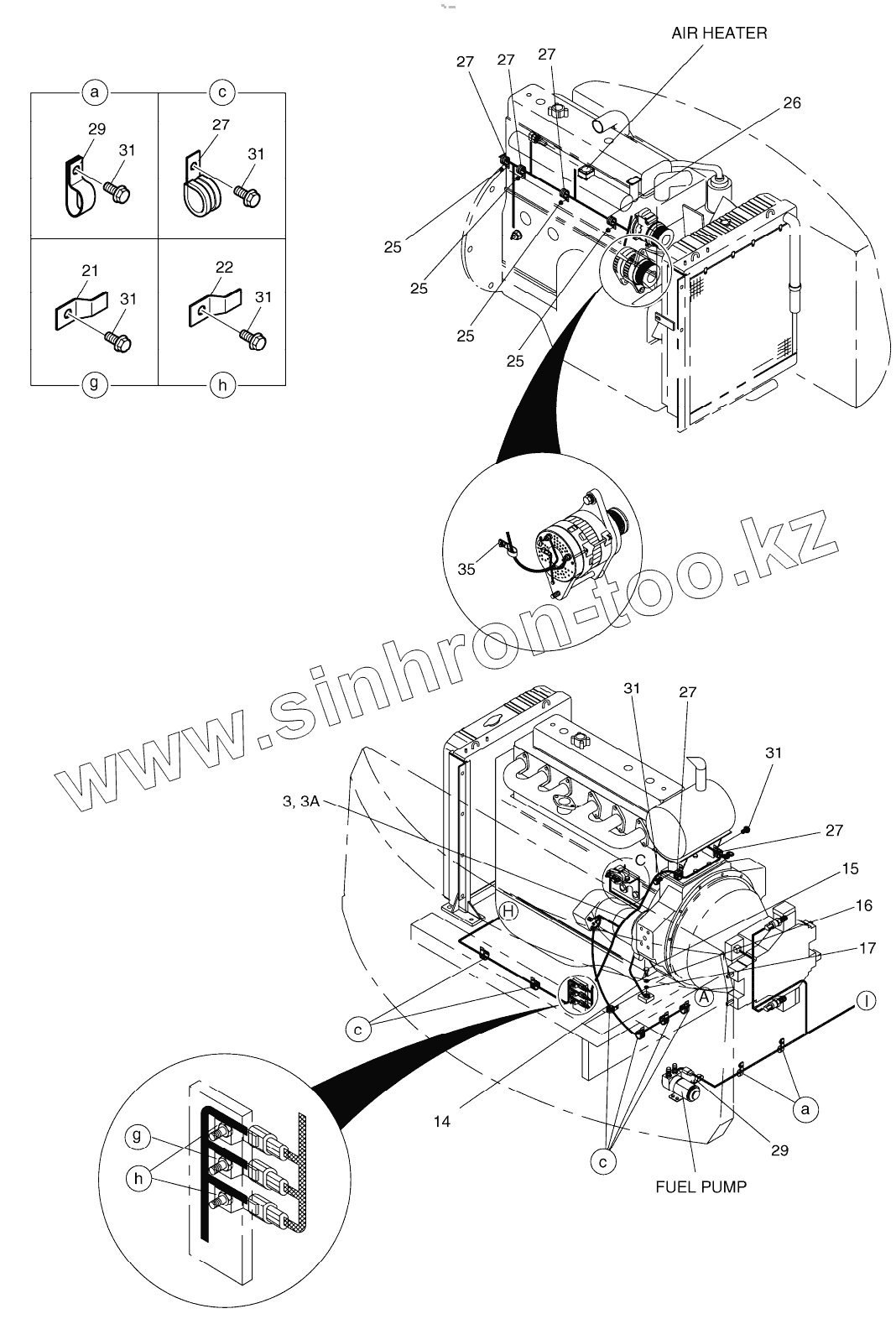

Каталог запасных частей к технике: Doosan S340LC-V. ELECTRIC WIRING - ENGINE

Тип техники

Марка

Модель

Схема

500-00141

3

3

3

3A

14

15

16

17

21

22

25

25

25

25

26

27

27

27

27

27

27

29

29

31

31

31

31

31

31

35

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00141	500-00141		ELECTRIC PARTS
3	530-00229A		HARNESS, ENGINE
3	530-00229B		HARNESS, ENGINE
3	530-00229C		HARNESS, ENGINE
3A	2548-1027		DIODE ASS'Y 3A
14	2553-1261D30		CABLE, ENGINE-EARTH
15	S0511653		BOLT M10X1.5X16
16	S5102603		WASHER;SPRING M10
17	S5010613		WASHER;PLAIN
21	2197-1660		BRACKET;HOUSING W15
22	2197-1661		BRACKET;HOUSING W9
25	2121-1305		NUT M8X1.25
26	124-00208D2		CLIP D14/M8
27	124-00208D3		CLIP D20/M8
29	2124-1509D1		CLIP D12/M8
31	120-00276		BOLT M8X1.25X12
35	2124-1353D3		Clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
