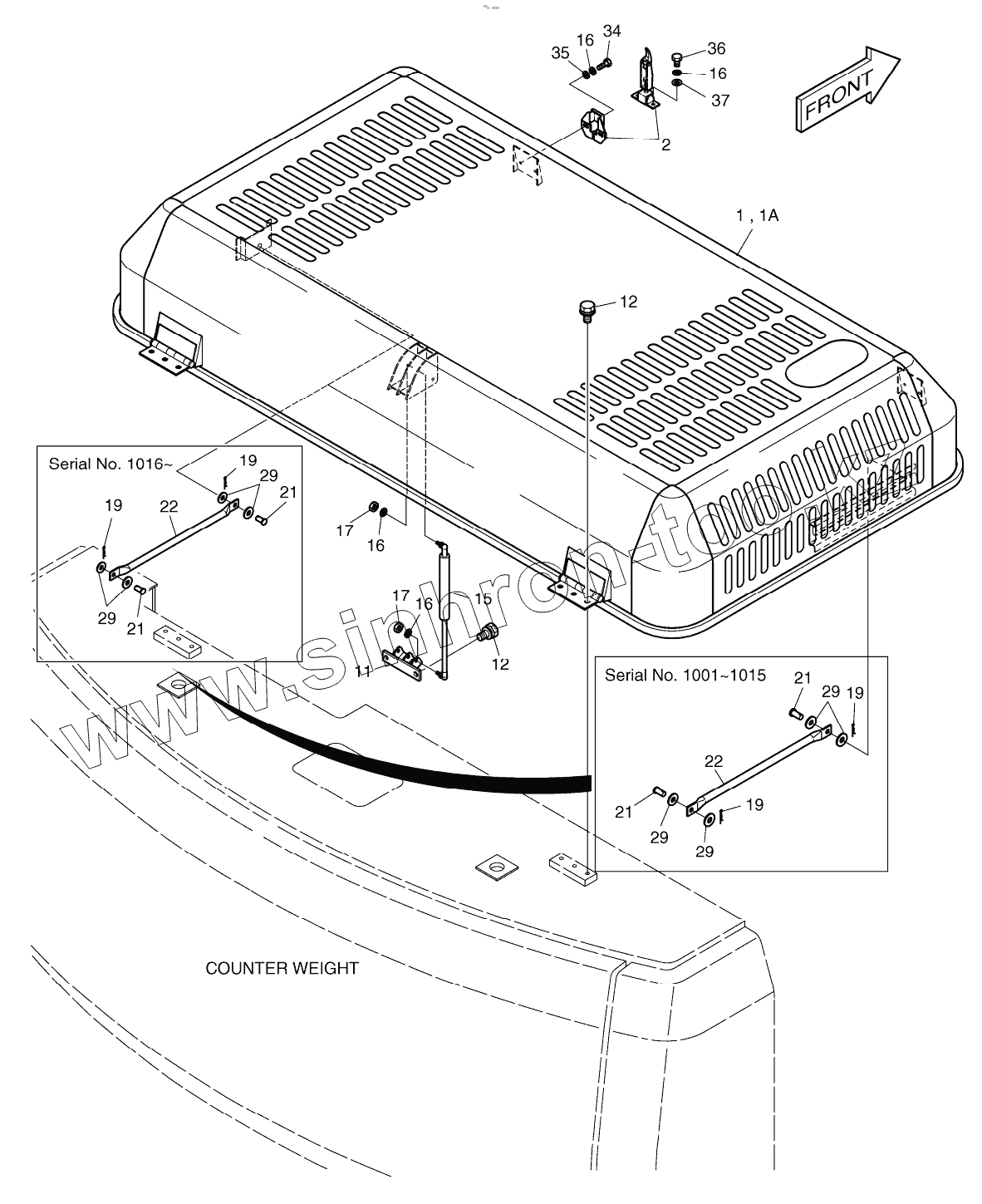

Каталог запасных частей к технике: Doosan S340LC-V. COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1A
2
2
2
11
12
12
15
16
16
16
16
17
17
19
19
19
19
21
21
21
21
22
22
22
22
29
29
29
29
29
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
621-01739A 621-01739A COVER ASSY
1 621-01978B COVER, ENGINE
1 621-01978C COVER, ENGINE
1 621-01978E COVER, ENGINE
1 621-01978G COVER, ENGINE
1A 1.162-00001 RUBBER;CUSHION
2 125-00045 CATCH
2 125-00084 CATCH
2 K1006424 CATCH
11 195-01876 BRACKET
12 2120-2196D9 BOLT;SET M12X1.75X25
15 2440-9141 Spring, gas
16 S5102503 WASHER;SPRING
17 S4012533 NUT M8X1.25
19 2705-9002 PIN;LOCK
21 2123-1057D47 PIN
22 145-00061 STAY
22 145-00069 STAY
29 2114-1154 WASHER
34 S0508853 BOLT M8X1.25X20
35 S5010513 WASHER;PLAIN M8
36 S0508553 BOLT M8X1.25X14
37 2114-1058D56 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
