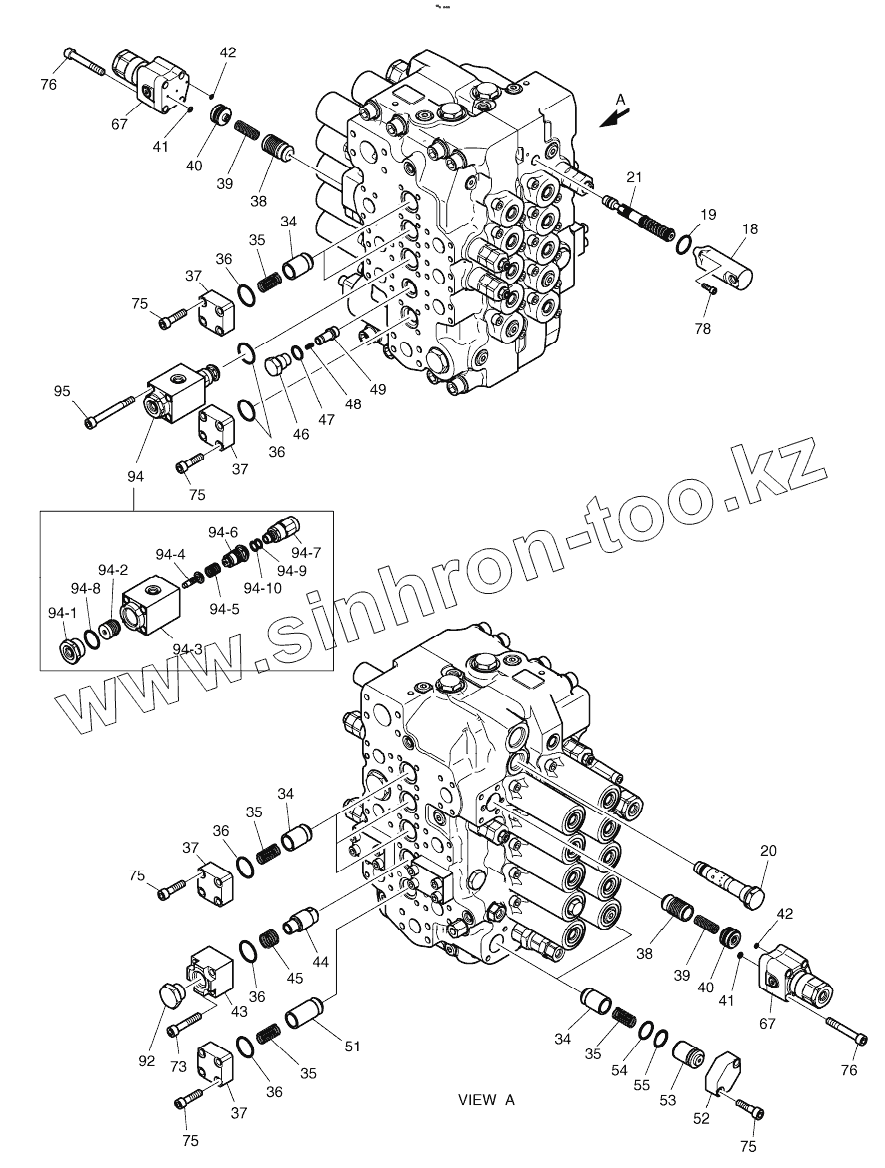

Каталог запасных частей к технике: Doosan S340LC-V. CONTROL VALVE - KVMG270
18
19
20
21
34
34
34
35
35
35
35
36
36
36
36
36
37
37
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
51
52
53
54
55
67
67
73
75
75
75
75
75
76
76
78
92
94
94-1
94-2
94-3
94-4
94-5
94-6
94-7
94-8
94-9
94-10
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 426-00223 | 426-00223 | VALVE, CONTROL | |
| 18 | 430-00038 | CAP | |
| 19 | S8000261 | O-ring | |
| 20 | 420-00388 | ARM REGEN ASSY | |
| 21 | 420-00315 | SP SPOOL ASSY | |
| 34 | 426-00169 | POPET | |
| 35 | 129-00127 | SPRING | |
| 36 | S8000321 | O-ring | |
| 37 | 181-00628 | FLANGE | |
| 38 | 426-00170 | POPET | |
| 39 | 129-00128 | SPRING | |
| 40 | 114-00411 | SPACER ASSY | |
| 41 | S8000061 | O-RING | |
| 42 | S8000041 | O-RING | |
| 43 | 181-00630 | FLANGE | |
| 44 | 426-00171 | POPPET,LOAD CHECK | |
| 45 | 129-00130 | SPRING | |
| 46 | 430-00042 | PLUG | |
| 47 | 180-00398 | O-RING | |
| 48 | 129-00129 | SPRING | |
| 49 | 426-00172 | POPET | |
| 51 | 426-00173 | POPET | |
| 52 | 181-00631 | FLANGE | |
| 53 | 114-00413 | SPACER | |
| 54 | S8010250 | O-RING | |
| 55 | 180-00445 | RING, BACK-UP | |
| 67 | 420-00246 | ANTI-DRIFT VALVE ASSY | |
| 73 | S2212766 | BOLT;SOCKET M10X1.5X55 | |
| 75 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 76 | S2213066 | BOLT;SOCKET M10X1.5X70 | |
| 78 | S2204866 | BOLT, SOCKET | |
| 92 | 181-00647 | PLUG ASSY | |
| 94 | 420-00309 | BOOM PRIORITY VALVE | |
| 94-1 | 430-00045 | PLUG | |
| 94-2 | 409-00049 | PISTON | |
| 94-3 | 423-00107 | BODY | |
| 94-4 | 409-00050 | PISTON | |
| 94-5 | 129-00139 | SPRING | |
| 94-6 | 425-00015 | SLEEVE | |
| 94-7 | 426-00182 | POPET ASSY | |
| 94-8 | 180-00400 | O-RING | |
| 94-9 | S8060121 | RING;BACK UP | |
| 94-10 | S8000121 | O-RING | |
| 95 | S2213466 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
